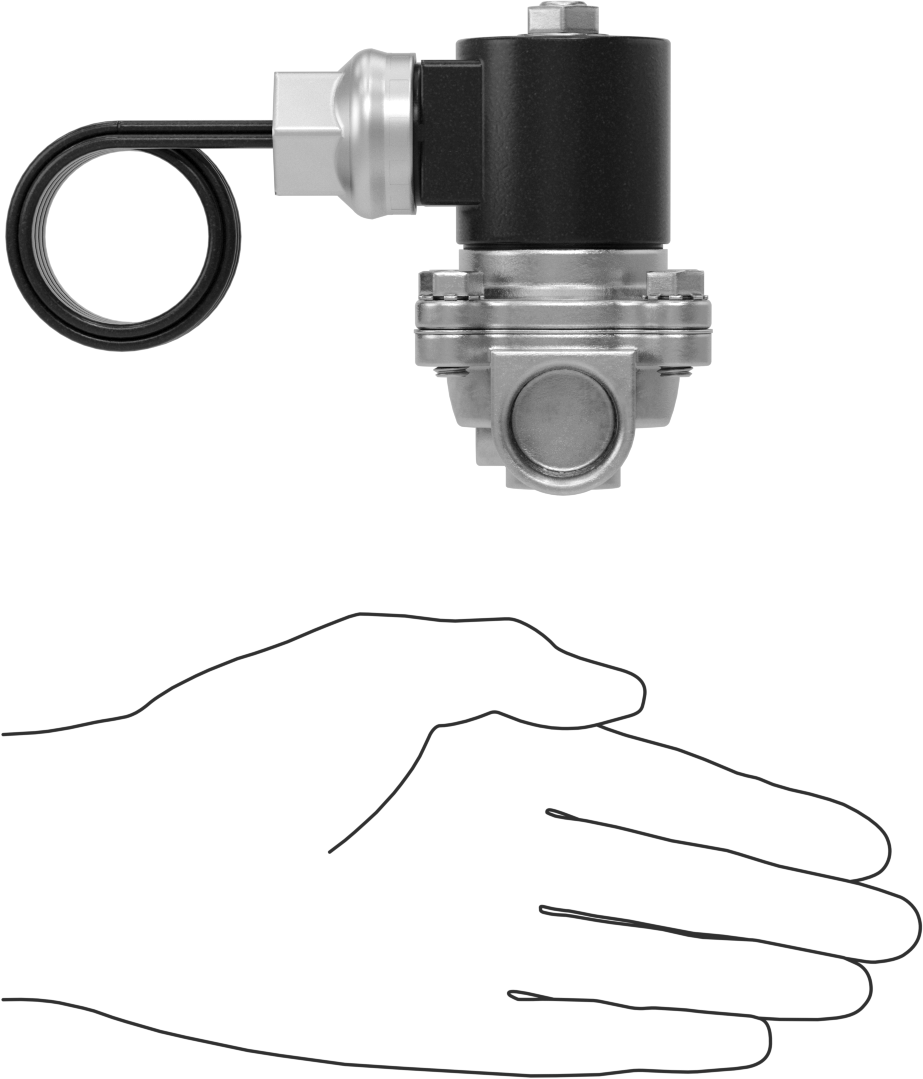

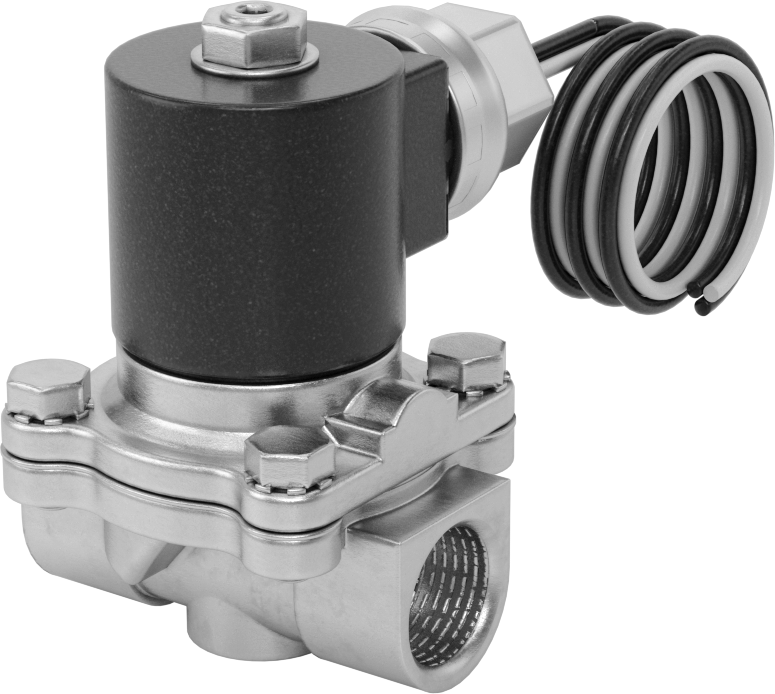

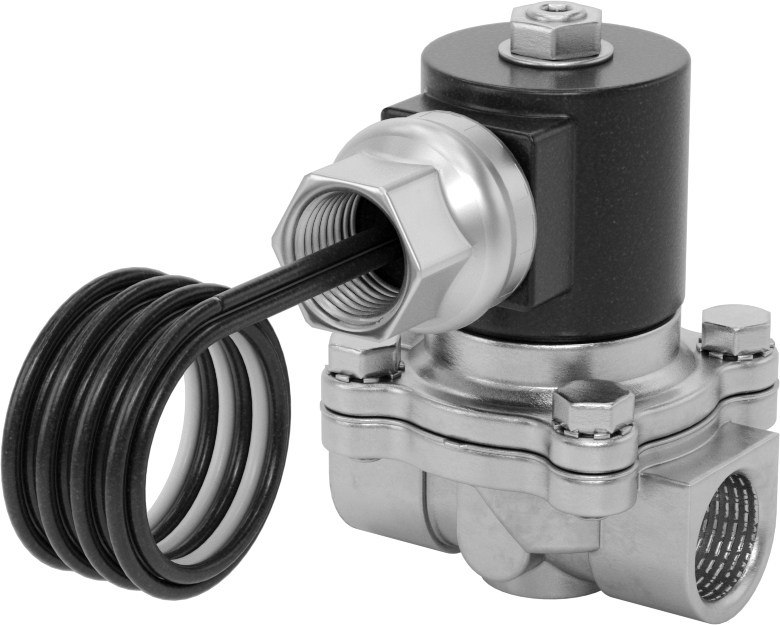

316 Paslanmaz Çelik Gövde Solenoid Açma/Kapama Vanası
Normalde Kapalı, 120V AC, 1/2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 4 |
| Maksimum Basınç | 300 psi @ 150° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | 32° ila 185° F |
| Aktüatör Sıcaklık Aralığı | 32° ila 150° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.4 A |
| Frekans | 60Hz |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316L Paslanmaz Çelik |
| Diyafram Malzemesi | Floroelastomer Kauçuk |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | Floroelastomer Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 2 13/16"7.14 cm |
| Vana Genişliği | 2.28"5.79 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 2.27"5.77 cm |
| Aktüatör Genişliği | 1.69"4.29 cm |
| Toplam Uzunluk | 2 13/16"7.14 cm |
| Toplam Yükseklik | 3 7/8"9.84 cm |
| Toplam Genişlik | 2 1/4"5.71 cm |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre | Nemli, Tozlu, Yüksek Basınçlı Yıkama, Yıkama |
| Çevre Derecelendirmesi | IP69 |
| Karşılanan Teknik Özellikler | CSA Certified; UL Listed |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Su, Xenon |
| Orta | Dizel Yakıt, Etanol, Akaryakıt, İzopropil Alkol |
| Yetersiz | Aseton, Amonyak, Klor, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0020 |
| ECCN | 2B999 |
| İlgili Ürün | Yedek Solenoid Bobinleri |
Bu solenoid vanalar, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör doğrudan vana gövdesine monte edilmiştir.
Normalde kapalı valfler, çalıştırılmadıkça kapalıdır.
316 ve 316L paslanmaz çelik vanalar, pirinç ve bronz vanalara göre korozyona karşı daha dayanıklıdır.
Sıfır basınç düşüşlü vanalar, çalışmak için giriş ve çıkış arasında minimum basınç düşüşü gerektirmez.
Tüm IP veya NEMA sınıfı vanalar toza ve yıkamaya dayanıklıdır. IP69 vanalar, yüksek sıcaklıkta ve yüksek basınçlı yıkamalara dayanır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
