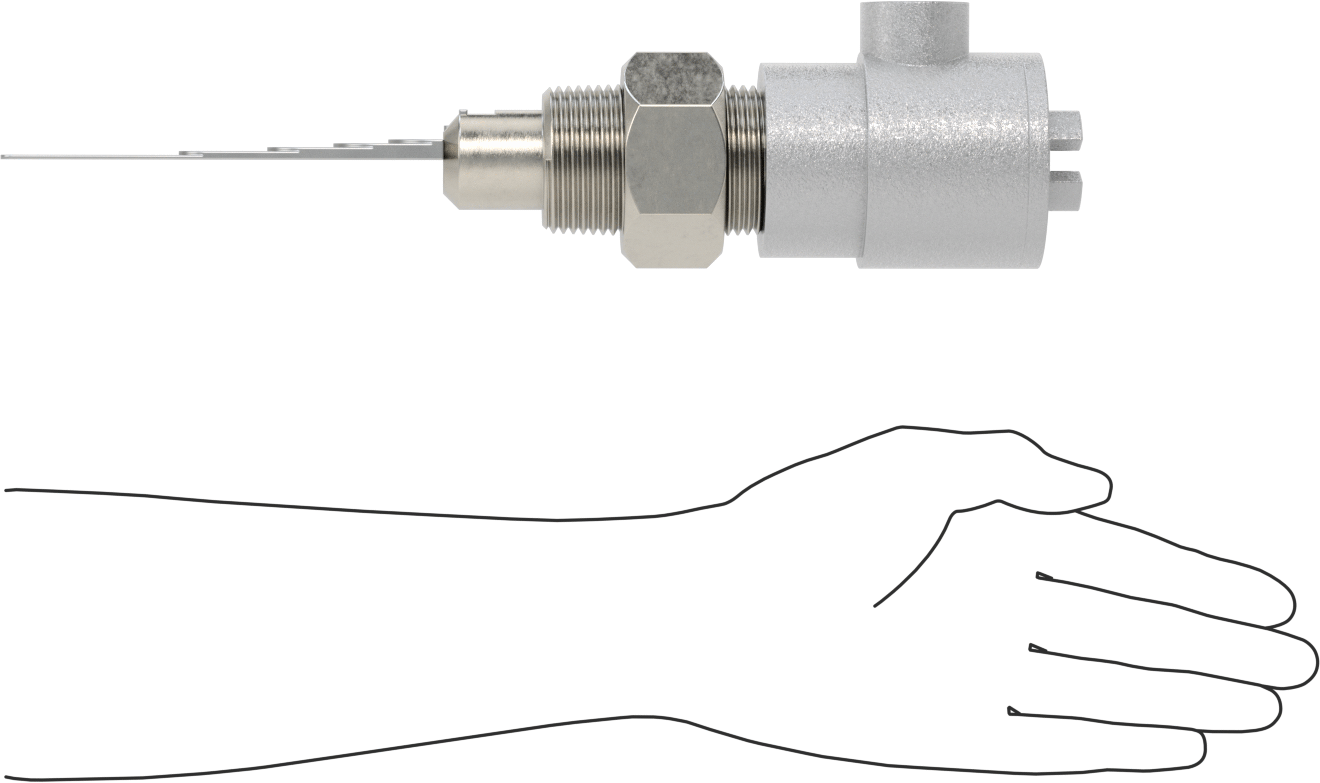

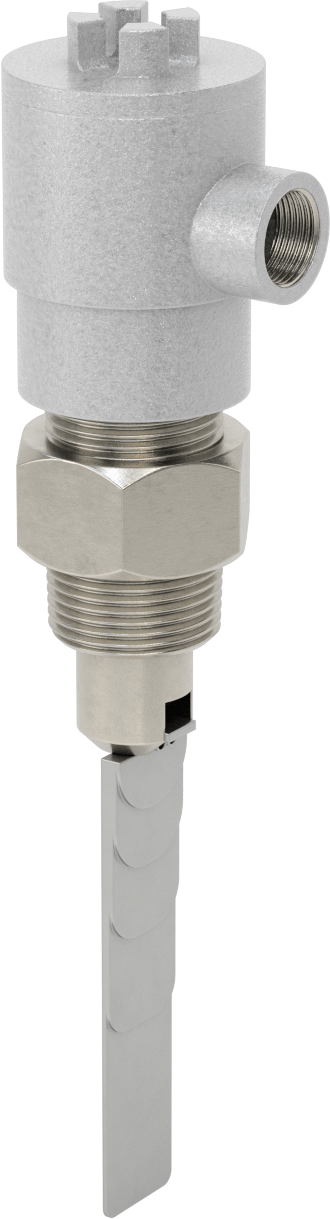

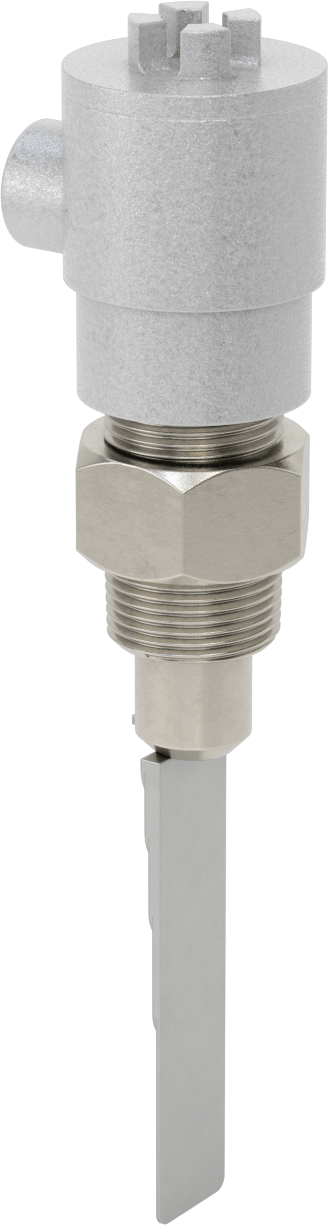

Tehlikeli Ortamlar için Yerleştirme Akış Anahtarı, SPDT
316 Paslanmaz Çelik Gövde, 1-1/2 NPT Erkek
| Anahtar Tanımı | SPDT |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Boru Çapı | 1 1/23.81 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Boru Çapı İçin | 1 1/2 2 4 12 20 |
| Akış Ayar Noktası Aralığı | |
| Kare Boru İç Genişliği için | 3 gpm to 7 gpm 4 gpm to 15 gpm 12 gpm to 95 gpm 140 gpm to 900 gpm 400 gpm to 2,400 gpm |
| Hava ve İnert Gaz İçin | 17 scfm to 32 scfm 13 scfm to 65 scfm 50 scfm to 400 scfm 800 scfm to 3,450 scfm 2,850 scfm to 10,000 scfm |
| Maksimum Akış Hızı | |
| Kare Boru İç Genişliği için | 55 gpm 97 gpm 391 gpm 3,525 gpm 9,792 gpm |
| Hava ve İnert Gaz İçin | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 2,000 psi @ 70° F |
| Sıcaklık Aralığı | -4° F ila 275° F |
| Gerilimde Maksimum Anahtarlama Akımı | 5 amp @ 125V AC 5 amp @ 250V AC |
| Kablo Kanalı | |
| Anma Ölçüsü | 3/4 |
| Diş Tipi | NPT |
| Cins | Dişi |
| Gövde Yüksekliği | 8"20.32 cm |
| Hassasiyet | Derecelendirilmemiştir |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Şu ile Kalibre Edilmiş | Hava, Su |
| Kalibrasyon Ortamı Özgül Ağırlığı | 1 |
| Sertifikasyon | UL Listed CSA Certified FM Approved CE Marked |
| Bağlanır | Boru |
| CSA Dosya Numarası | 019371_0_000 |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Muhafaza Derecesi | NEMA 4 |
| Çevre | Tozlu, Tehlikeli, Dış Mekan, Yıkama, Islak |
| Bağlantı Elemanı Bağlantısı | Dudak Bağlantısı |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Akış Ölçüm Türü | Kürek |
| Kare Tırnak Boyutu için | Sıvılar, Gaz |
| Tehlikeli Ortam Koruma Tipi | Patlamaya Dayanıklı |
| Tehlikeli Ortam Sınıfı | NEC Class I Divisions 1, 2 Groups C, D NEC Class II Divisions 1, 2 Groups E, F, G |
| İçerir | 1", 1 1/2", 2 7/16", 3 1/2", ve 5 1/2" Kanatlar |
| Montaj | |
| Konum | Takma |
| Konum | Dikey |
| Kontrol Edilen Devre Sayısı | 1 |
| Tel Çıkış Sayısı | 3 |
| Kürek Malzemesi | 316 Paslanmaz Çelik |
| Ayar Noktası | |
| Yapılandırma | Ayarlanabilir |
| Ayarlama Yöntemi | Çıkarılabilir Katmanlı Kanatçıklar |
| Şekil | 90° Dirsek |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| UL Dosya Numarası | E37155 |
| Gerilim | 125V AC/250V AC |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, 430 Paslanmaz Çelik |
| Tel Bağlantısı | Tel Uçları |
| Tel Ucu Uzunluğu | 6"15.24 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Akış hızınız belirli bir noktaya ulaştığında, yanıcı gazlar ve yanıcı toz bulunan ortamlarda ekipmanı güvenli bir şekilde etkinleştirin ve devre dışı bırakın. Bu ürünler, tehlikeli ortamlarda kullanım için UL listesinde yer alır ve CSA sertifikalıdır. Bu anahtarlar, boru hattını sökmenize gerek kalmaz çünkü bunları boru T bağlantılarına veya boru çıkışlarına takarsınız, boru hattına monte etmezsiniz. Sisteminizdeki sıvı, kanadı belirli bir konuma ittiğinde devreye girerler. Ayarlanan değeri değiştirmek için, kanadın çıkarabileceğiniz birden fazla katmanı vardır. En düşük ayarlanan değer için, borunuza sığacak en büyük kanadı kullanın. Ayarlanan değeri artırmak için, kilitleme pullarını gevşetin ve kanatları çıkarın. Ayarlanan değeri hassas bir şekilde ayarlamak için kanatları kesebilirsiniz. Kanat ne kadar küçükse, ayarlanan değer o kadar yüksek olur.
Sıvının kanadı itmesi için yatay bir boru hattına dikey olarak monte edilmelidir.
Bu anahtarlar su ve hava ile kalibre edilmiştir. Diğer sıvı ve gazlarla da kullanılabilirler, ancak viskoziteleri önemli ölçüde farklıysa doğru ölçüm yapmayabilirler.
SPDT—SPDT (tek kutuplu, çift atımlı) anahtarlar, bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir.
