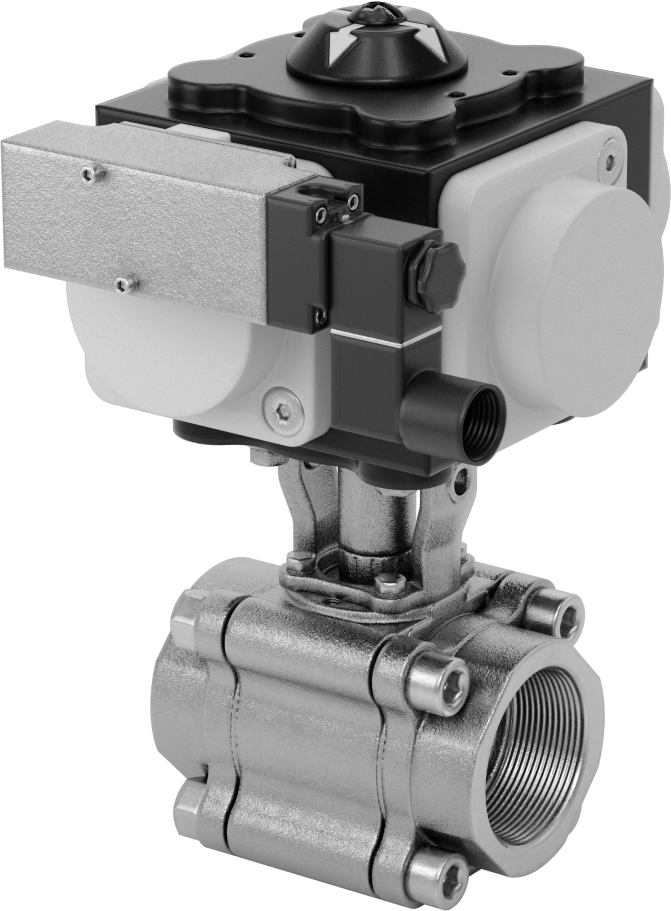

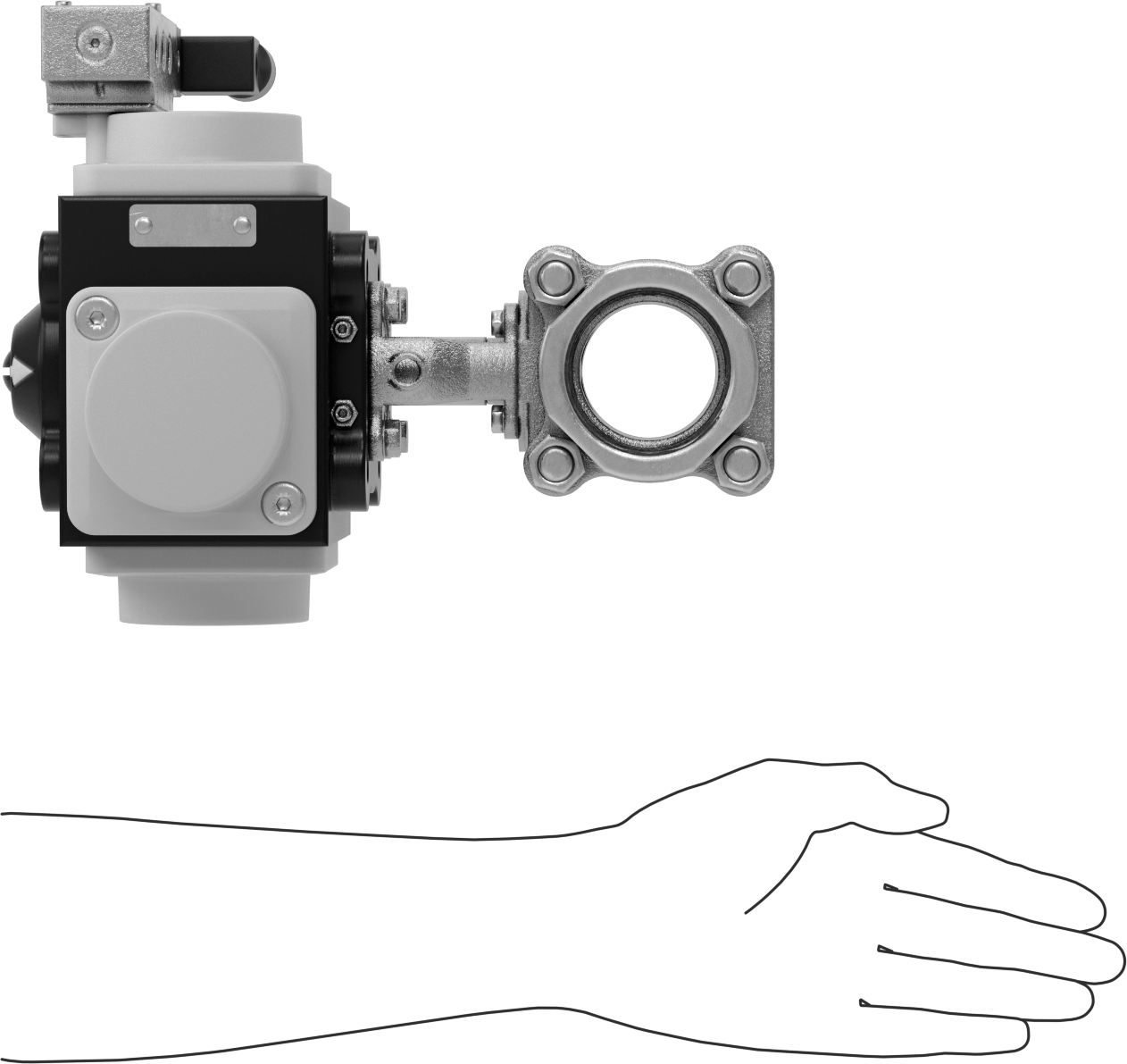

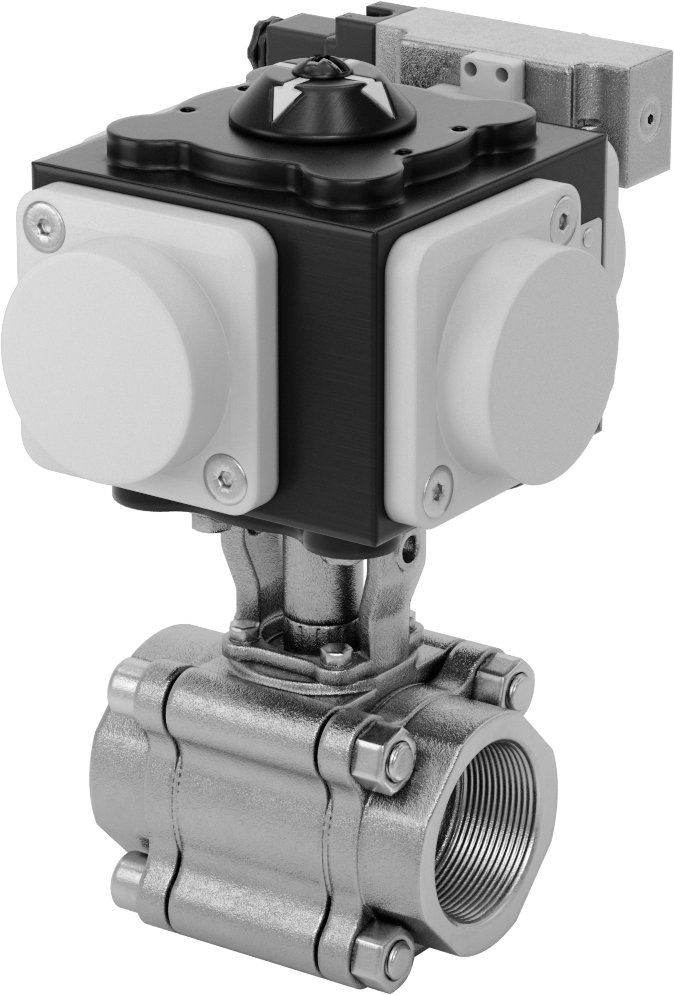

Kolay Bakım Yüksek Akışlı Hava Tahrikli Vana, Braket Montajı, Tek Etkili
2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Buhar, Xenon, Kripton |
| Bağlantı Noktası Türü | Standart |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Bağlantı Tipi | Dişli |
| Boru Çapı | 25.08 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 120 |
| Maksimum Basınç | 1480 psi @ 100° F |
| Maksimum Buhar Basıncı | 100 psi @ 338° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Basınç Düşüşü | 80 psi5.5 bar |
| Manuel Geçiş | Hayır |
| Çalıştırma Süresi | 0.5 sec. |
| Sıcaklık Aralığı | 0° ila 335° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 140° F |
| Gerilim | 120V AC |
| Frekans | 60 Hz |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | Polietilen Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 5"12.70 cm |
| Vana Genişliği | 3 5/8"9.21 cm |
| Aktüatör Montaj Tipi | Braket |
| Aktüatör Uzunluğu | 6 1/2"16.51 cm |
| Aktüatör Genişliği | 8 15/16"22.70 cm |
| Toplam Uzunluk | 7 1/2"19.05 cm |
| Toplam Yükseklik | 11 5/16"28.73 cm |
| Toplam Genişlik | 8 15/16"22.70 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Maksimum Basınç | 80 psi5.5 bar |
| Montaj Yönü | Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Hayır |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | DIN |
| DIN Türü | B |
| Çevre Derecelendirmesi | NEMA 4X |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metil Etil Keton, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Su, Xenon, Ksilen |
| Orta | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Etilen Glikol, Mineral Solvent, Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Propan |
| Yetersiz | Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848180.9040 |
| ECCN | 2B999 |

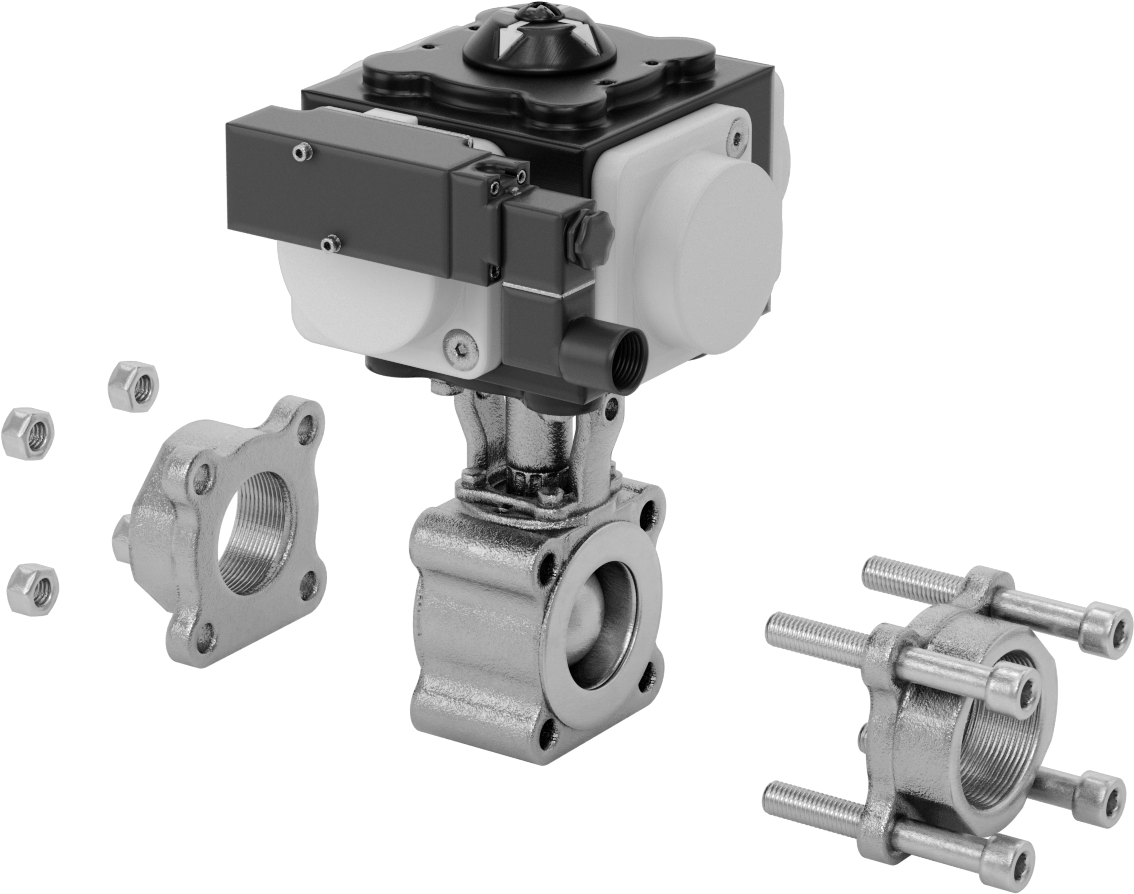

Üç parçalı cıvatalı gövde, boru bağlantılarını sökmeden ve vanayı hattınızdan çıkarmadan iç bileşenlere erişim sağlamak için ayrılabilir. Küresel vana tasarımı, bu vanaların diğer hava tahrikli vanalara göre daha yüksek akış hızlarına ulaşmasını sağlar. Sıkıştırılmış hava ile çalışarak akışı otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir. Bu vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır. Gövde, mükemmel korozyon direnci için 316 paslanmaz çelikten yapılmıştır. Tüm vanaların aktüatörünün üstünde, vananın açık mı yoksa kapalı mı olduğunu gösteren görsel bir akış göstergesi bulunur.
Tek etkili aktüatörler, vanayı açmak için yalnızca hava basıncına ihtiyaç duyar; hava kesildiğinde yay etkisiyle otomatik olarak kapanırlar. Bu vanalar, çalıştırılmadıkları sürece normalde kapalıdır. Braket montajlı aktüatörler, kolay sökme, bakım ve onarım için bir braket vasıtasıyla vana gövdesine sabitlenir.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
NEMA 4X vanalar, yıkamalara, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
