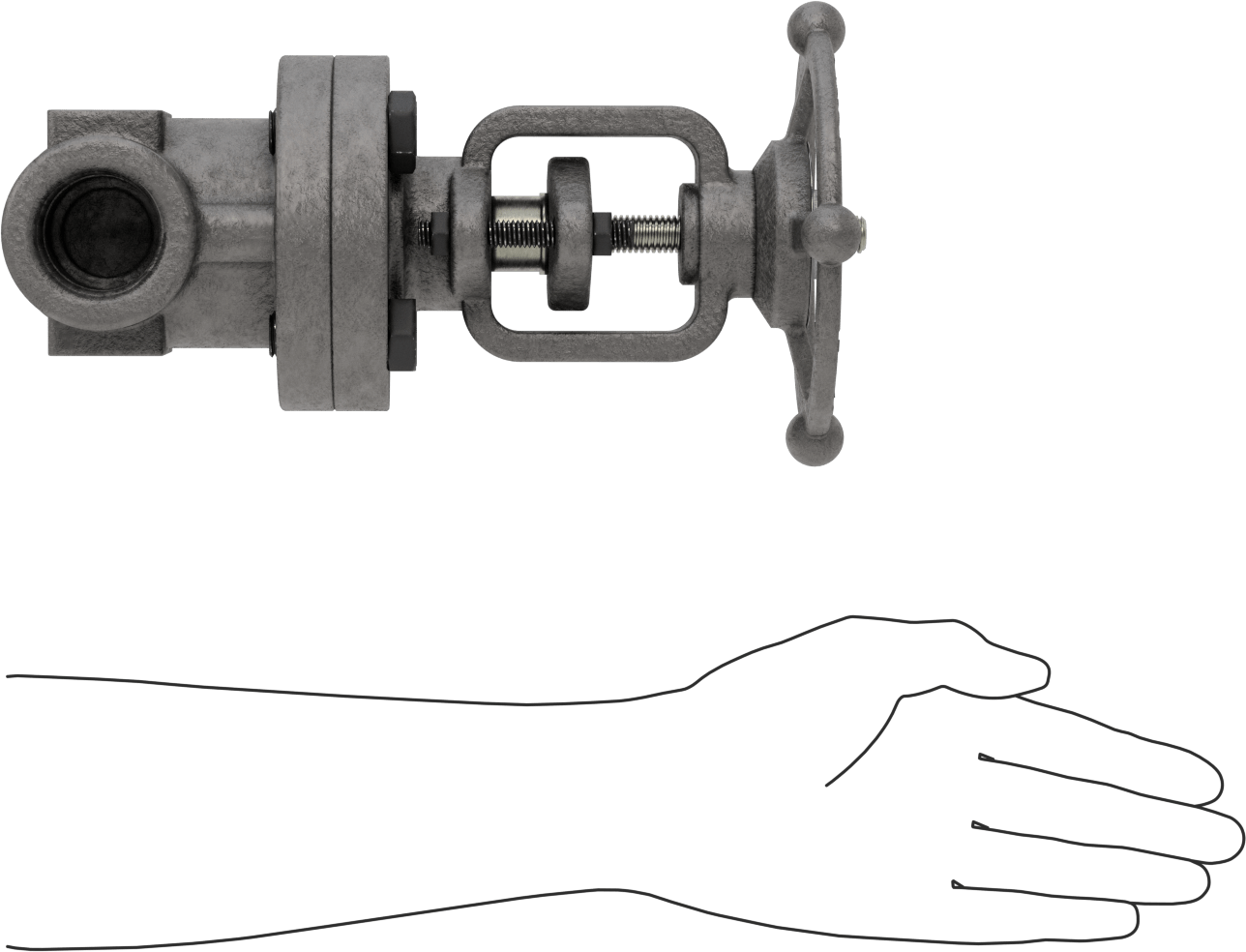

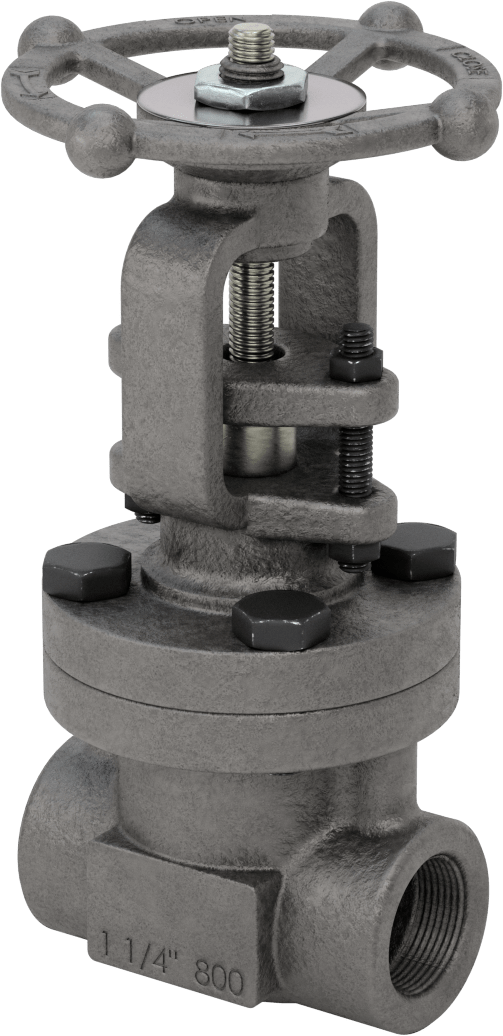

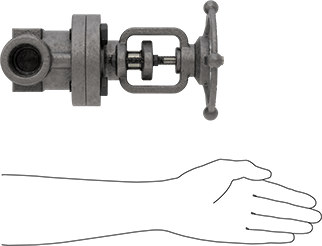

Yüksek Basınçlı Kademeli Açma/Kapama Vanası, Basınç Sınıfı 800, Çelik, Tam Bağlantı
1-1/4 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1 1/43.17 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 92 |
| Basınç Sınıfı | 800 |
| Maksimum Basınç | 1975 psi @ 100° F |
| Maksimum Buhar Basıncı | 1100 psi @ 800° F |
| Sıcaklık Aralığı | -20° ila 800° F |
| Gövde Malzemesi | Çelik |
| Kapı Malzemesi | Çelik |
| Ambalaj Malzemesi | Grafit |
| Uç-Uç Uzunluğu | 5"12.70 cm |
| Toplam | |
| Yükseklik | 11 5/16"28.73 cm |
| Uzunluk | 5 7/16"13.81 cm |
| Gövde Tipi | Yükselen |
| Mil Muhafazası | |
| Bağlantı Stili | Flanşlı |
| Conta Tipi | Paketleme |
| Karşılanan Teknik Özellikler | Amerikan Petrol Enstitüsü Standardı 602, ASTM A105N |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon, Buhar |
| Kimyasal Direnç (Mükemmel) | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon, Buhar |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.3055 |
| ECCN | EAR99 |
Rafinerilerde ve diğer zorlu ortamlarda kullanılmak üzere tasarlanan bu vanalar, diğer kademeli açma/kapama vanalarının neredeyse iki katı basınca dayanabilen dayanıklı bir gövdeye sahiptir. Sürgülü vanalar olarak da bilinen bu vanalar, akışın aniden başlaması ve durmasından kaynaklanan sistem hasarını önlemek için tekerlek kolunun birkaç tur döndürülmesiyle kademeli olarak açılır ve kapanır.
Bu vanalar, vana açıldığında kolu yukarı kaldıran ve vana kapandığında aşağı indiren yükselen bir sapa sahiptir. Akışın açık mı yoksa kapalı mı olduğunu bir bakışta görebilirsiniz. Mil, hattınızdan akan akıştan izole edilmiştir, bu da bu vanalara yükselen mili olmayan vanalara göre daha uzun bir ömür sağlar. Cıvatalı kapak olarak da bilinen flanşlı mil muhafazası, bakım ve onarım için kolayca sökülüp takılabilmesi için yerine cıvatalanır. Ancak, flanşlı mil muhafazası, bu vanaları dişli veya kaynaklı mil muhafazalı vanalara göre daha ağır ve daha büyük hale getirir.
Tam portlu vanalar akışı kısıtlamaz.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
