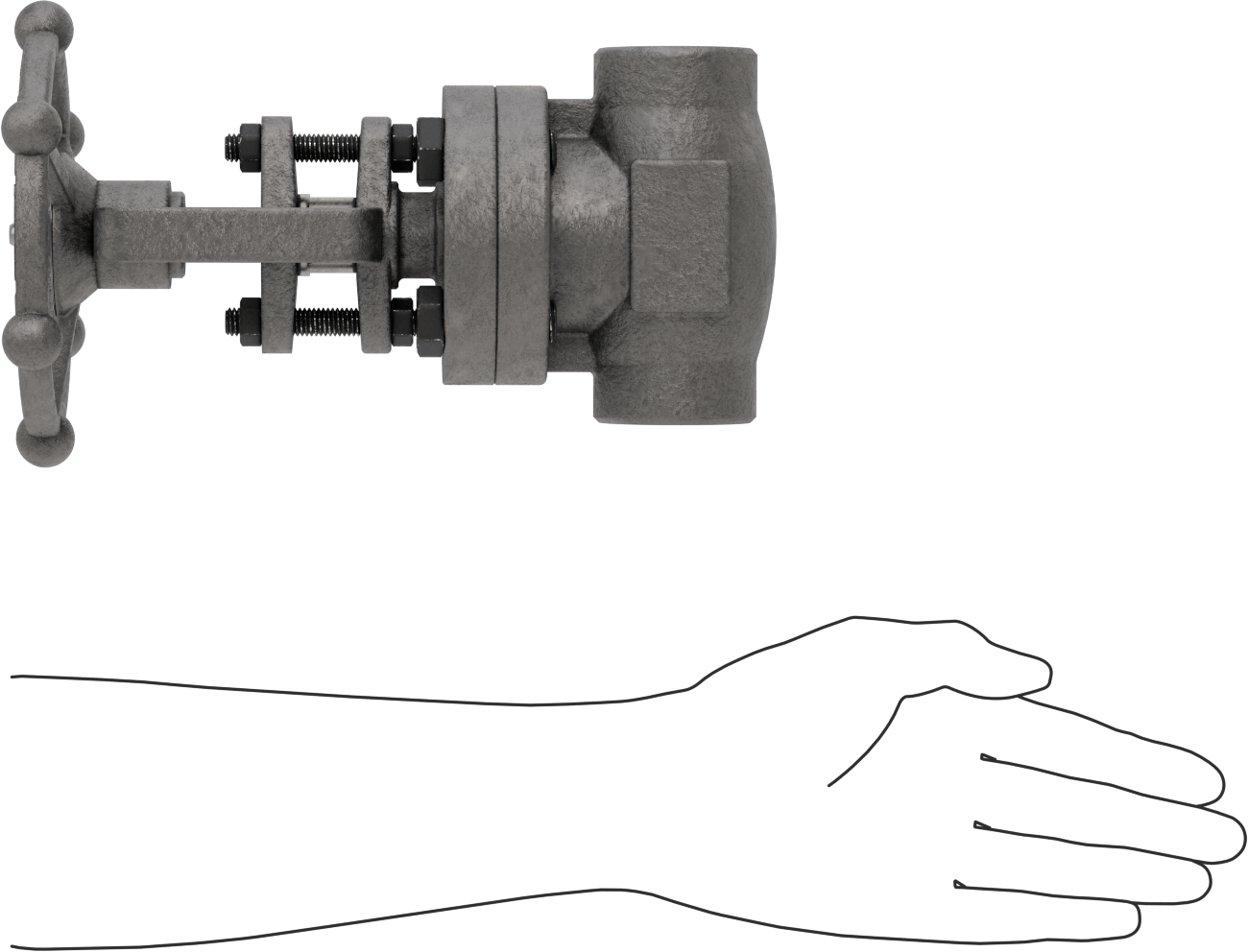

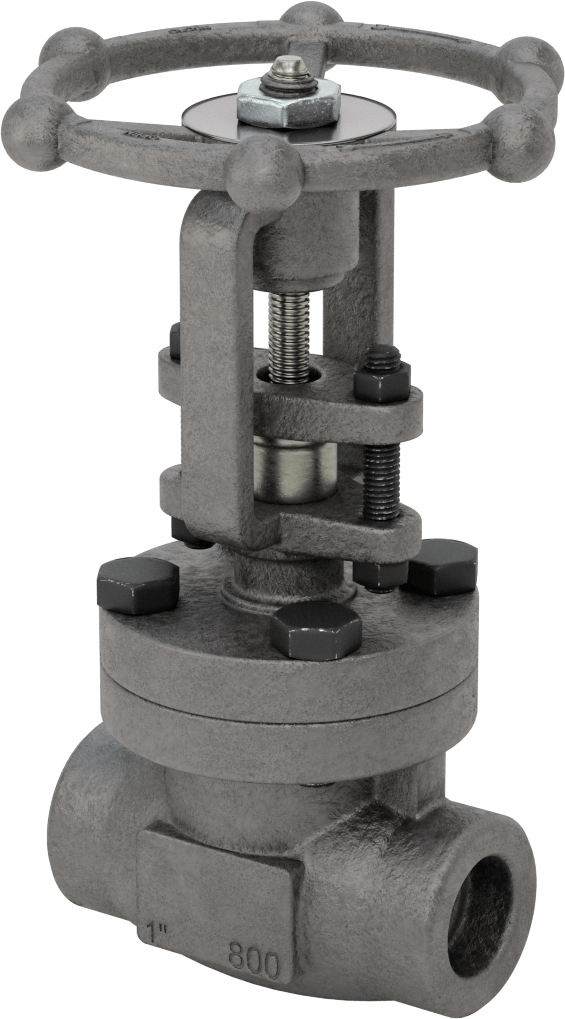

Yüksek Basınçlı Kademeli Açma/Kapama Vanası, Tam Bağlantı
1 adet Dişi Soket Bağlantı
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dudak Bağlantısı |
| Dudak Bağlantısı Tipi | Dudak Bağlantısı |
| Boru Çapı | 12.54 cm |
| Cins | Dişi |
| Boru Tipi İçin | Herhangi |
| Akış Katsayısı (Cv) | 43 |
| Bağlantı Noktası Türü | Dolu |
| Basınç Sınıfı | 800 |
| Maksimum Basınç | 1975 psi @ 100° F |
| Maksimum Buhar Basıncı | 715 psi @ 800° F |
| Sıcaklık Aralığı | -20° ila 800° F |
| Gövde Malzemesi | Çelik |
| Kapı Malzemesi | Çelik |
| Uç-Uç Uzunluğu | 5"12.70 cm |
| Toplam | |
| Yükseklik | 10 1/4"26.03 cm |
| Uzunluk | 5 7/16"13.81 cm |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon, Buhar |
| Gövde Tipi | Yükselen |
| Mil Muhafazası | |
| Bağlantı Stili | Flanşlı |
| Conta Tipi | Paketleme |
| Karşılanan Teknik Özellikler | Amerikan Petrol Enstitüsü Standardı 602, ASTM A105N |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.3055 |
| ECCN | EAR99 |
Dövme çelik gövdesi ve cıvatalı yapısı sayesinde bu vanalar, diğer soket bağlantılı kademeli vanaların basıncının neredeyse 10 katına dayanabilir. Dişsiz boruyu soket uçlarına yerleştirin ve kaynaklayarak kalıcı, sızdırmaz bir bağlantı oluşturun. Sürgülü vanalar olarak da bilinen bu vanalar, akışın aniden başlaması ve durmasından kaynaklanan sistem hasarını önlemek için tekerlek kolunun birkaç tur çevrilmesiyle kademeli olarak açılır ve kapanır.
Bu vanalar açıldığında kol yukarı kalkar, kapandığında ise aşağı iner; böylece akışın açık mı yoksa kapalı mı olduğunu kolayca anlayabilirsiniz. Ayrıca, vana açıkken mil de yukarı kalkar, böylece hat üzerinden akan akışla temas etmez. Bu özellik, bu vanalara milin yukarı kalkmadığı vanalara göre daha uzun bir kullanım ömrü sağlar. Cıvatalı kapaklar olarak da bilinen bu vanaların flanşlı gövdesi, bakım sırasında kolay sökülmesi için yerine cıvatalanır. Ancak, bu gövde, vanaları dişli veya kaynaklı gövdeli vanalardan daha büyük ve ağır hale getirir.
Tam geçişli valfler akışı kısıtlamaz.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
