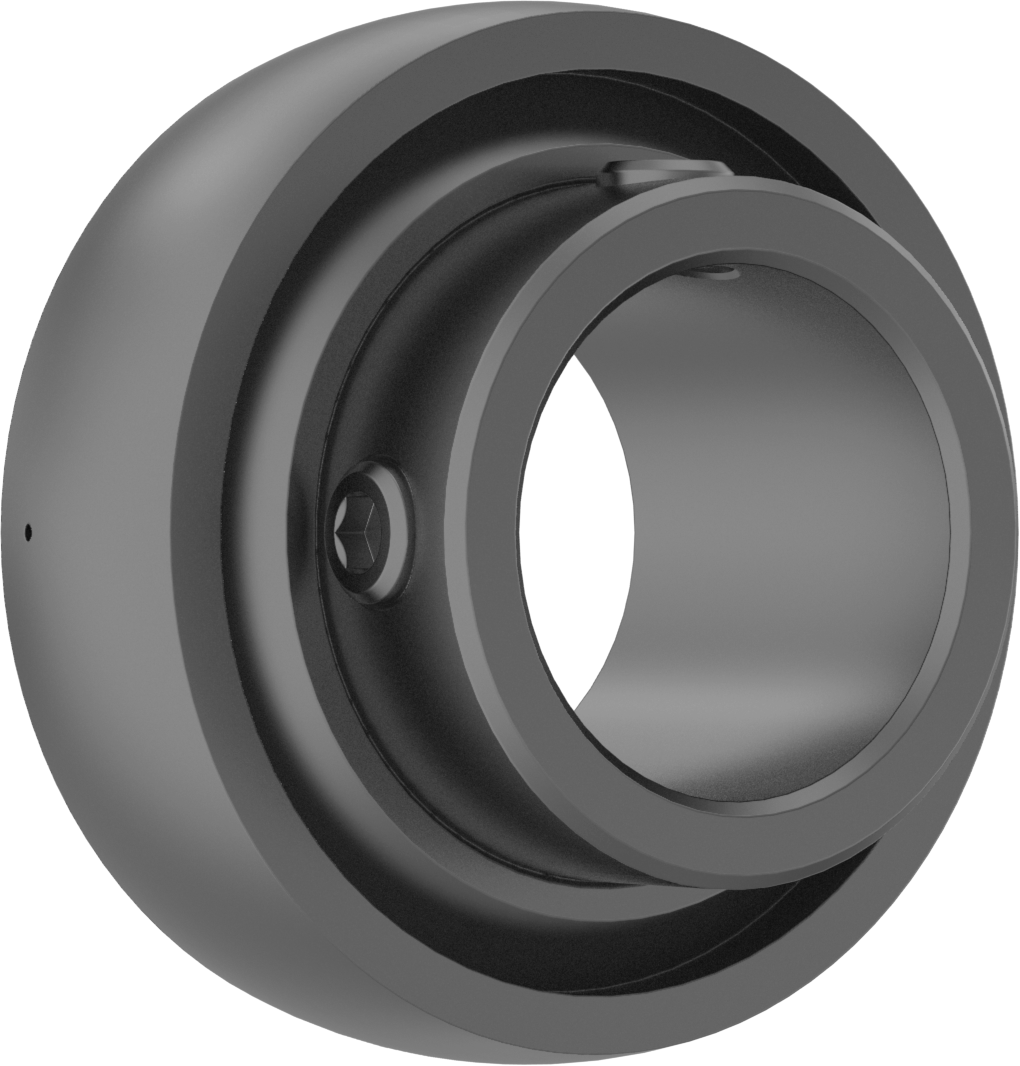

Ayar Vidası Mil Montajlı Bilyalı Rulman
Timken 1-3/16" (3.02 cm) Mil Çaplı Montajlı Rulman için Ek
| Bilyalı Rulman Tipi | Ek Parça |
| Mil Tipi için | Yuvarlak |
| Montajlı Rulman Üreticisi için | Timken |
| Mil Montaj Tipi | Ayar Vidası |
| Mil Çapı İçin | 1 3/16"3.02 cm |
| Montajlı Rulman Model Numarası için | SAK 1 3/16, SAS 1 3/16, SCJ 1 3/16, SCJT 1 3/16, STB 1 3/16 |
| Yatak Malzemesi | Çelik |
| ABEC Sınıfı | 1 |
| Sıcaklık Aralığı | |
| Minimum | -54°C |
| Maks. | 121°C |
| Yatak Yapısı | Tek Sıra |
| Yatak Conta Tipi | Sızdırmaz |
| Yatak Anma Numarası | GYA103RRB |
| Rulman Tipi | Bilye |
| Dinamik Radyal Yük Kapasitesi | 4,900 lb. |
| Yük Yönü için | Radyal |
| İç Halka Tipi | Uzatılmış |
| ID | 1.1875"3.02 cm |
| ID Toleransı | -0.0005" ila 0"0.00 cm / 0.00 cm |
| İç Halka | |
| Dış Çap | 1.5781"4.01 cm |
| Genişlik | 1.281"3.25 cm |
| İç Halka Dış Çapı Minimum Toleransı | Derecelendirilmemiştir |
| İç Halka Dış Çapı Maksimum Toleransı | Derecelendirilmemiştir |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Maksimum Dönüş Hızı | 5,800 rpm |
| Dahil Olan Ayar Vidaları Sayısı | 2 |
| Performans | Hızlı Montaj |
| Radyal Boşluk | 0.0005" ila 0.0011"0.00 cm / 0.00 cm |
| Conta Malzemesi | Buna-N |
| Ayarlama Vidası Diş Boyutu | 5/16"-240.79 cm |
| Statik Radyal Yük Kapasitesi | 2,500 lb. |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 1C999 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5048 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Takılı ünitenin tamamını değiştirmek yerine aşınmış uçları değiştirin. Bir uç seçmek için mevcut rulmanınızın üzerindeki üretici model numarasıyla eşleştirin.
Ayar Vidası Mil Montajı — Milin dönme yönünden bağımsız olarak yatağı yerinde tutmak için vidaları mile doğru sıkın.
Sızdırmaz Rulman — Kirli ortamlar için en iyi seçim. Bir bariyer tozu dışarıda tutarak bilyelerin kirlenmesini veya aşınmasını önler. Ancak hava geçişi olmadığı için bu rulmanlar en fazla ısıyı tutar.
Uzatılmış İç Halka—Ara parçaya gerek kalmadan eşleşen parçalara bağlanın. İç halka, dış halkadan daha uzağa çıkıntı yapar, böylece mil bilezikleri ve diğer nesneler yatağın hareketli parçalarına temas etmez.
ABEC Derecesi—ABEC derecesine sahip rulmanlar, Annular Bearing Engineers Committee (ABEC) tarafından belirlenen endüstri tolerans standartlarını karşılar. 1 ila 9 arasında bir ölçekte derecelendirilirler. Derece ne kadar yüksekse, tolerans o kadar sıkıdır. ABEC 1 veya 3 dereceli rulmanlar, çoğu uygulama için yeterince hassastır. Uygulamanız sürekli olarak yüksek hızlarda çalışıyorsa veya yüksek hassasiyet gerektiriyorsa, daha az sürtünme ve ısı ürettikleri için ABEC 5 veya daha yüksek derecelendirmeli rulmanları tercih edin.
