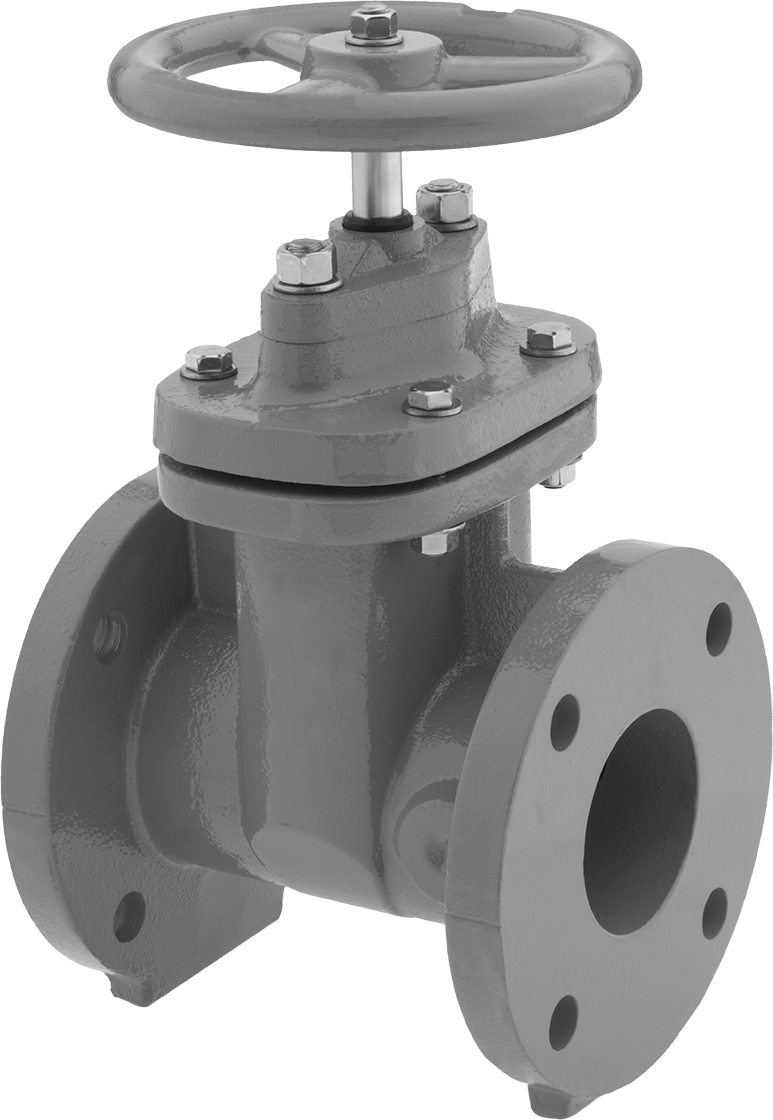

Sıkı Sızdırmaz Flanşlı Kademeli Açma/Kapama Vanası, Tekerlek Kolu ve Yükselmeyen Mil, Dökme Demir
3 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 37.62 cm |
| Basınç Sınıfı | 125 |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Cıvata Çemberi Çapı | 6"15.24 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Çapı | 3/4"1.90 cm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Maksimum Basınç | 200 psi @ 140° F |
| Sıcaklık Aralığı | 35° ila 140° F |
| Gövde Malzemesi | Epoksi Kaplı Dökme Demir |
| Kapı Malzemesi | Kauçuk Kaplı Dökme Demir |
| Uç-Uç Uzunluğu | 8"20.32 cm |
| Toplam | |
| Yükseklik | 14"35.56 cm |
| Uzunluk | 8"20.32 cm |
| Gövde Tipi | Yükselmez |
| Mil Muhafazası Bağlantı Şekli | Flanşlı |
| Mil Muhafazası Conta Tipi | O-Ring |
| Kare Tırnak Boyutu için | Su, Hava |
| Karşılanan Teknik Özellikler | ASME B16.10, ASTM A126 Sınıf B, AWWA C509, MSS-SP-70 |
| Kimyasal Direnç (Mükemmel) | Hava, Amonyak, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), İçme Suyu, Etanol, Etilen Glikol, Metanol, Azot, Tuzlu Su, Sabun Çözeltileri, Su |
| Kimyasal Direnç (Zayıf) | Aseton, Bütan, Karbondioksit, Dizel Yakıt, Akaryakıt, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Gazyağı, Metil Etil Keton, Mineral Solvent, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Yağ, Propan, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848180.3010 |
| ECCN | EAR99 |
Esnek kama olarak da bilinen kauçuk kaplı bir kapak, vana yuvasına baskı uygulayarak bu vanalara sıkı ve sızdırmaz bir sızdırmazlık sağlar. Dikey olarak monte edildiklerinde, düşük geri basınç altında olduklarında veya sıvı katı maddeler ve kalıntılar içerdiğinde bile sıkıca kapanırlar. Genellikle sürgülü vanalar olarak adlandırılan bu vanalar, sisteminize zarar verebilecek ani başlatma ve durdurmaları önlemek için kademeli olarak açılır ve kapanır. Flanşlara cıvatalanarak sabitlendiğinden, dişli ve kaynaklı vanalara göre kurulumu ve sökülmesi daha kolaydır. Bu da onları sık sık temizlik ve bakım gerektiren hatlar için iyi bir seçim haline getirir. AWWA (Amerikan Su İşleri Birliği) spesifikasyonlarını karşıladıkları için su temini, geri kazanım ve atık su arıtma hatlarında kullanabilirsiniz. Korozyona karşı koruma sağlamak için gövde epoksi ile kaplanmıştır.
Mil, yükselen tip değildir; bu nedenle vana açık veya kapalı olsun, aynı konumda kalır. Genellikle dar alanlarda kullanılırlar. Flanşlı mil muhafazası, onarım amacıyla kolayca sökülüp takılabilmesi için cıvatalarla sabitlenir. Ancak, flanşlı gövde, bu vanaları dişli veya kaynaklı gövdeli vanalardan daha ağır ve daha büyük hale getirir.
