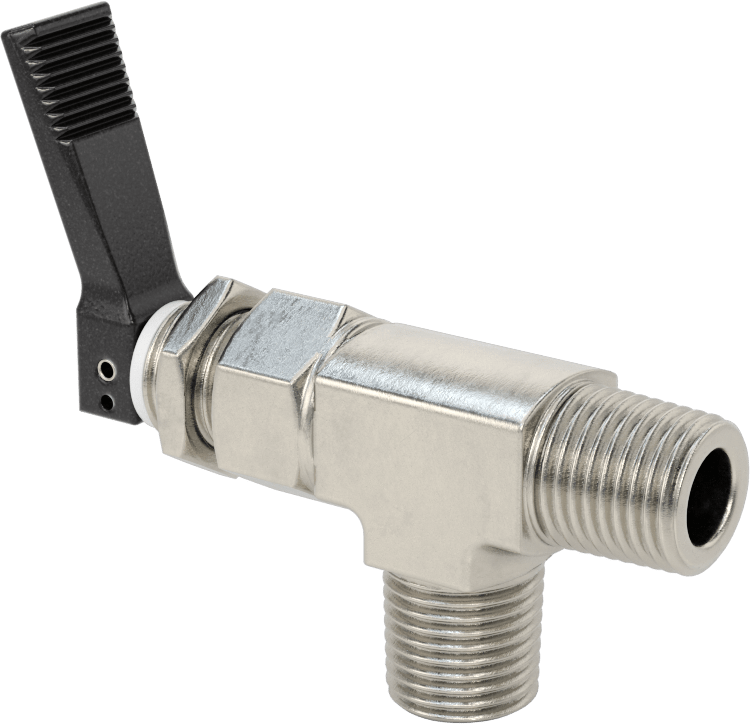

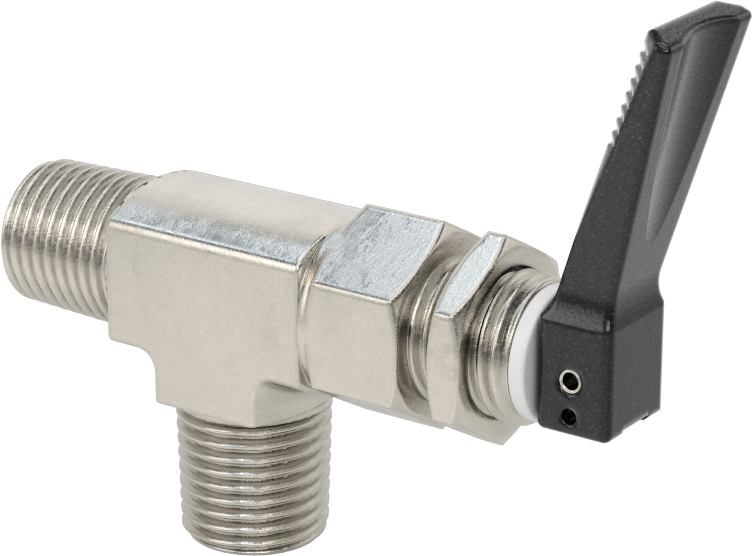

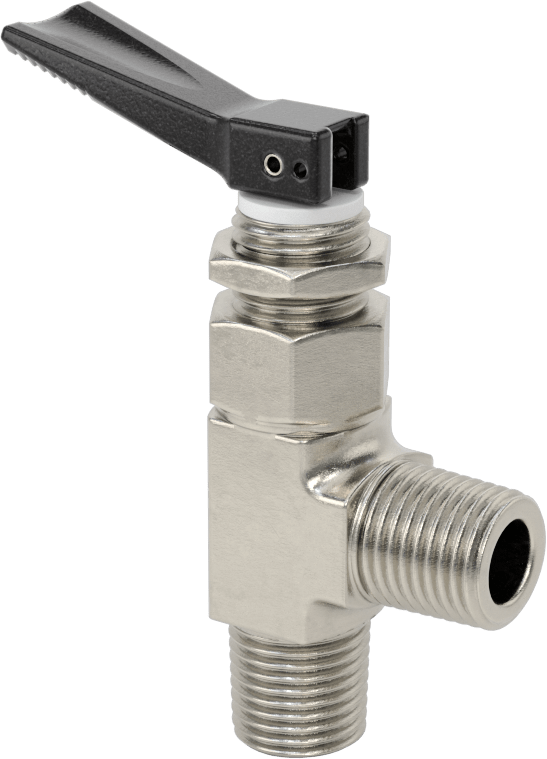

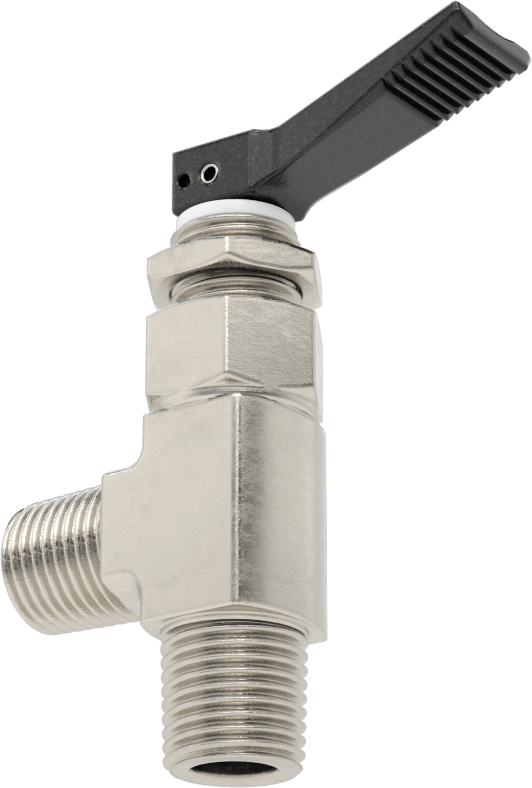

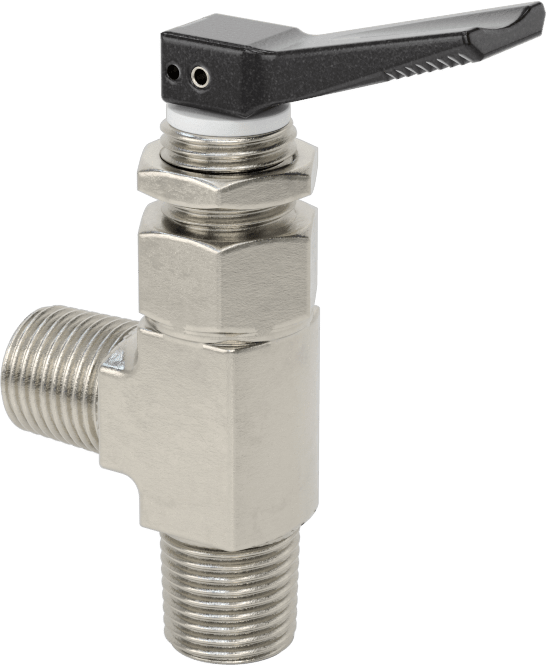

Hızlı Etkili Panel Montajlı Açma/Kapama Vanası
316 Paslanmaz Çelik, Dirsek, 1/4 NPT Erkek
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Mil |
| Valf Çalışma Şekli | Çıtçıt Anahtarı |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/40.64 cm |
| Cins | Erkek × Erkek |
| Diş Tipi | NPT × NPT |
| Akış Katsayısı (Cv) | 0.2 |
| Maksimum Basınç | 300 psi @ 200° F |
| Sıcaklık Aralığı | -20° ila 200° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Geri Dönüş Tetiklemesi | Kılavuz |
| Toggle Malzemesi | Plastik |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | 90° Dirsek |
| Bağlantı Noktası Arası Uzunluk | 1"2.54 cm |
| Toplam | |
| Yükseklik | 3 7/16"8.73 cm |
| Uzunluk | 1 5/16"3.33 cm |
| Panel Açıklığı Çapı | 17/32"1.35 cm |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, İçecek, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Gıda, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Argon, Doğal Gaz, Neon, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Su, Xenon, Ksilen |
| Orta | Amonyak, Sitrik Asit (%25 Konsantrasyon), İçme Suyu, Etilen Glikol, Mineral Solvent, Nitrik Asit (%100 Konsantrasyon), Toluen |
| Yetersiz | Aseton, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İsrail |
| Schedule B | 848180.1095 |
| ECCN | 2B999 |
Bir açma-kapama anahtarını çevirerek veya bir düğmeye basarak akışı başlatın veya durdurun. Bu vanalar genellikle az miktarda sıvı dağıtmanız gereken test ve numune alma uygulamalarında kullanılır. Bir kesik içinden geçebildikleri için vana gövdesi gösterge panelinizin içinde güvende kalır.
316 paslanmaz çelik vanalar, hem düz hem de nikel kaplı pirinç vanalardan daha iyi korozyona dayanır.
Manuel geri dönüş valfleri, kolu kapatana kadar açık kalır. Açık tutulmaları gerekmediğinden, genellikle yaylı geri dönüş valflerinden daha büyük numuneleri dağıtmak için kullanılırlar. Ayrıca, kolun konumuna göre bu valflerin açık olup olmadığını kontrol etmek de kolaydır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
