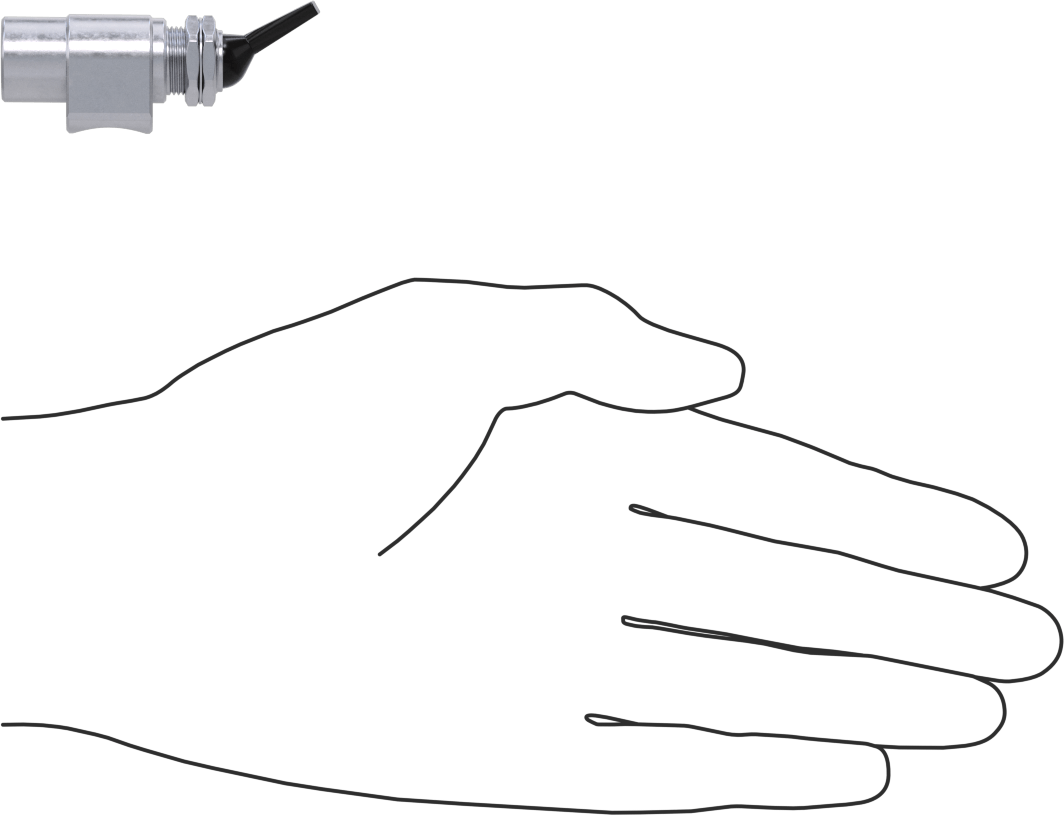

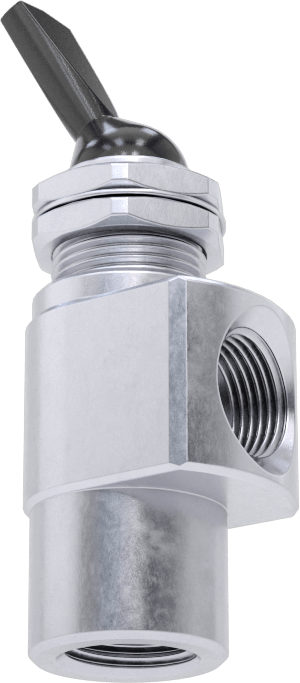

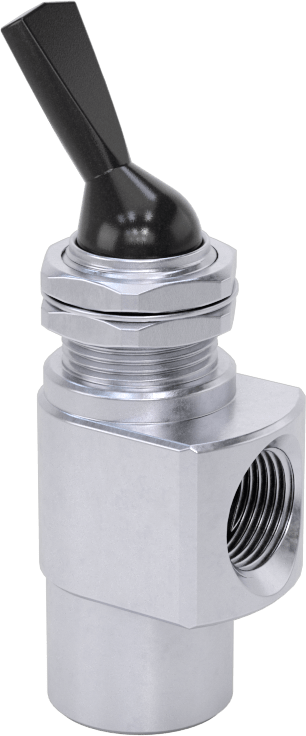

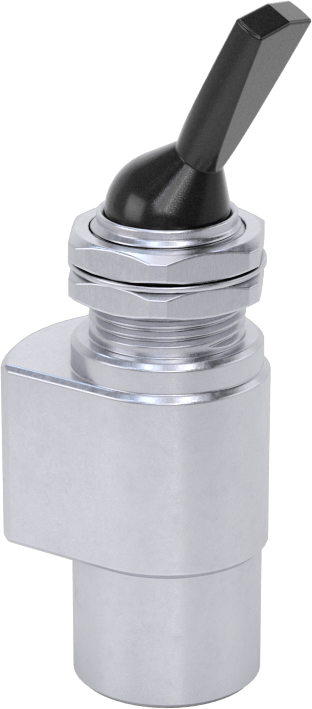

Hızlı Etkili Panel Montajlı Açma/Kapama Vanası, Nikel Kaplı Pirinç, Toggle Anahtarlı
90 Derece Dirsek
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Mil |
| Valf Çalışma Şekli | Çıtçıt Anahtarı |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/80.32 cm |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT × NPT |
| Akış Katsayısı (Cv) | 0.15 |
| Maksimum Basınç | 125 psi @ 70° F |
| Sıcaklık Aralığı | -40° ila 180° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Geri Dönüş Tetiklemesi | Kılavuz |
| Toggle Malzemesi | Plastik |
| Gövde Malzemesi | Nikel Kaplı Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Bağlantı Noktası Türü | Standart |
| Şekil | 90° Dirsek |
| Bağlantı Noktası Arası Uzunluk | 1/2"1.27 cm |
| Toplam | |
| Yükseklik | 2 1/8"5.40 cm |
| Uzunluk | 3/4"1.90 cm |
| Panel Açıklığı Çapı | 15/32"1.19 cm |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Kimyasal Direnç | |
| Mükemmel | Hava, Karbondioksit, Deiyonize Su, Etanol, Etilen Glikol, Helyum, İzopropil Alkol, Gazyağı, Yağ, Propan, Tuzlu Su, Toluen, Su, Xenon |
| Orta | Sitrik Asit, Buhar |
| Yetersiz | Aseton, Amonyak, Klorlu Su, Klor, Hidroklorik Asit, Nitrik Asit, Fosforik Asit, Sodyum Hidroksit, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.1095 |
| ECCN | EAR99 |
Bir açma-kapama anahtarını çevirerek veya bir düğmeye basarak akışı başlatın veya durdurun. Bu vanalar genellikle az miktarda sıvı dağıtmanız gereken test ve numune alma uygulamalarında kullanılır. Bir kesik içinden geçebildikleri için vana gövdesi gösterge panelinizin içinde güvende kalır.
Nikel kaplı pirinç vanalar, düz pirinç vanalardan daha iyi korozyon direncine sahiptir.
Manuel geri dönüş valfleri, kolu kapatana kadar açık kalır. Açık tutulmaları gerekmediğinden, genellikle yaylı geri dönüş valflerinden daha büyük numuneleri dağıtmak için kullanılırlar. Ayrıca, kolun konumuna göre bu valflerin açık olup olmadığını kontrol etmek de kolaydır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
