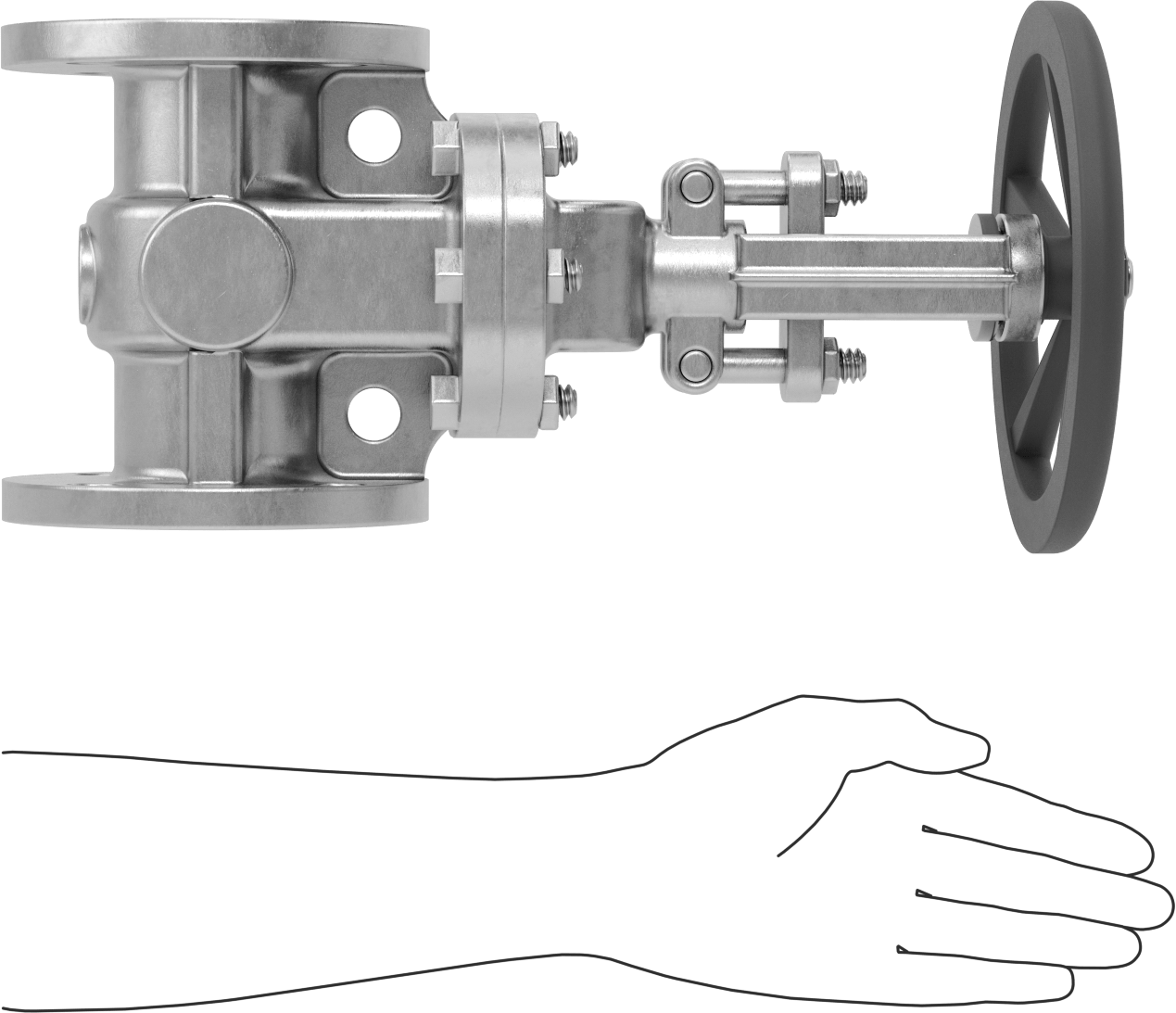

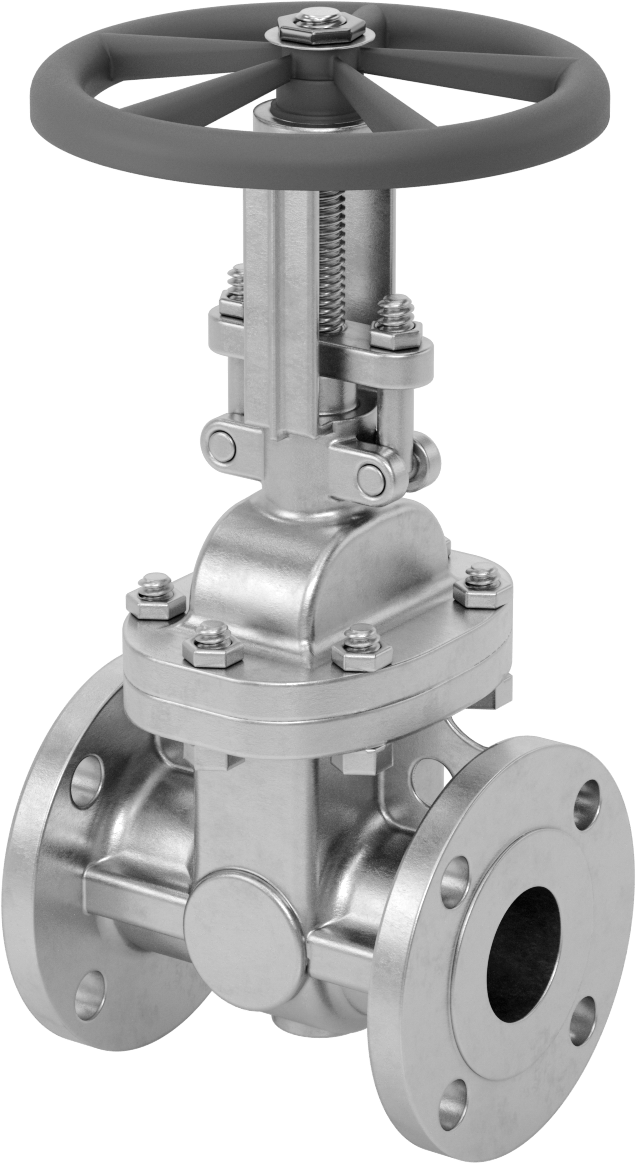

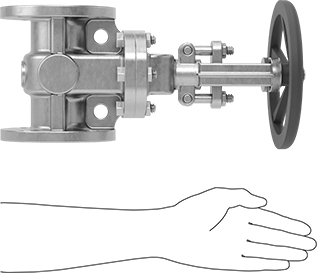

Paslanmaz Çelik Gövde ve Sürgülü Flanşlı Kademeli Açma/Kapama Vanası, Tekerlek Kolu ve Yükselen Mil
2 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 25.08 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Çapı | 3/4"1.90 cm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 360 |
| Maksimum Basınç | 275 psi @ 100° F |
| Maksimum Buhar Basıncı | 150 psi @ 350° F |
| Sıcaklık Aralığı | -20° ila 450° F |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Kapı Malzemesi | 316 Paslanmaz Çelik |
| Ambalaj Malzemesi | PTFE Plastik |
| Uç-Uç Uzunluğu | 7"17.78 cm |
| Toplam | |
| Yükseklik | 16"40.64 cm |
| Uzunluk | 7 7/8"20.00 cm |
| Gövde Tipi | Yükselen |
| Mil Muhafazası Conta Tipi | Paketleme |
| Mil Muhafazası Bağlantı Şekli | Flanşlı |
| Karşılanan Teknik Özellikler | Amerikan Petrol Enstitüsü Standardı 603, ASME B16.34 |
| Kimyasal Direnç (Mükemmel) | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metil Etil Keton, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Su, Xenon, Ksilen |
| Kimyasal Direnç (Orta) | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), İçme Suyu, Etilen Glikol, Mineral Solvent, Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Propan |
| Kimyasal Direnç (Zayıf) | Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848180.3055 |
| ECCN | 2B999 |
Dişli veya kaynaklı vanalara göre takılması ve sökülmesi daha kolay olan bu vanalar, flanşlara cıvatalanır. Genellikle çamur gibi sık temizlik ve bakım gerektiren hatlarda kullanılırlar. Yavaş yavaş açılıp kapanarak, akıştaki ani başlangıç ve duruşlardan kaynaklanan sistem hasarlarını önlerler. Sürgülü vanalar olarak da bilinir.
Tekerlekli kollu vanalar, birkaç tur döndürülerek açılıp kapanır ve çekme kollu vanalara kıyasla daha kontrollü ve darbeye dayanıklı bir akış sağlar. Yükselen gövdeli vanalar, açılırken kolu yukarı kaldırır ve kapanırken aşağı indirir. Akışın açık mı yoksa kapalı mı olduğunu bir bakışta görebilirsiniz. Mil, hattınızdan akan akıştan izole edilmiştir, bu da bu vanalara yükselen mili olmayan vanalara göre daha uzun bir ömür sağlar. Bu da onları kritik hatlar ve sık sık açılıp kapatılması gereken hatlar için uygun hale getirir.
316 paslanmaz çelik vanalar en iyi korozyon direncine sahiptir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
