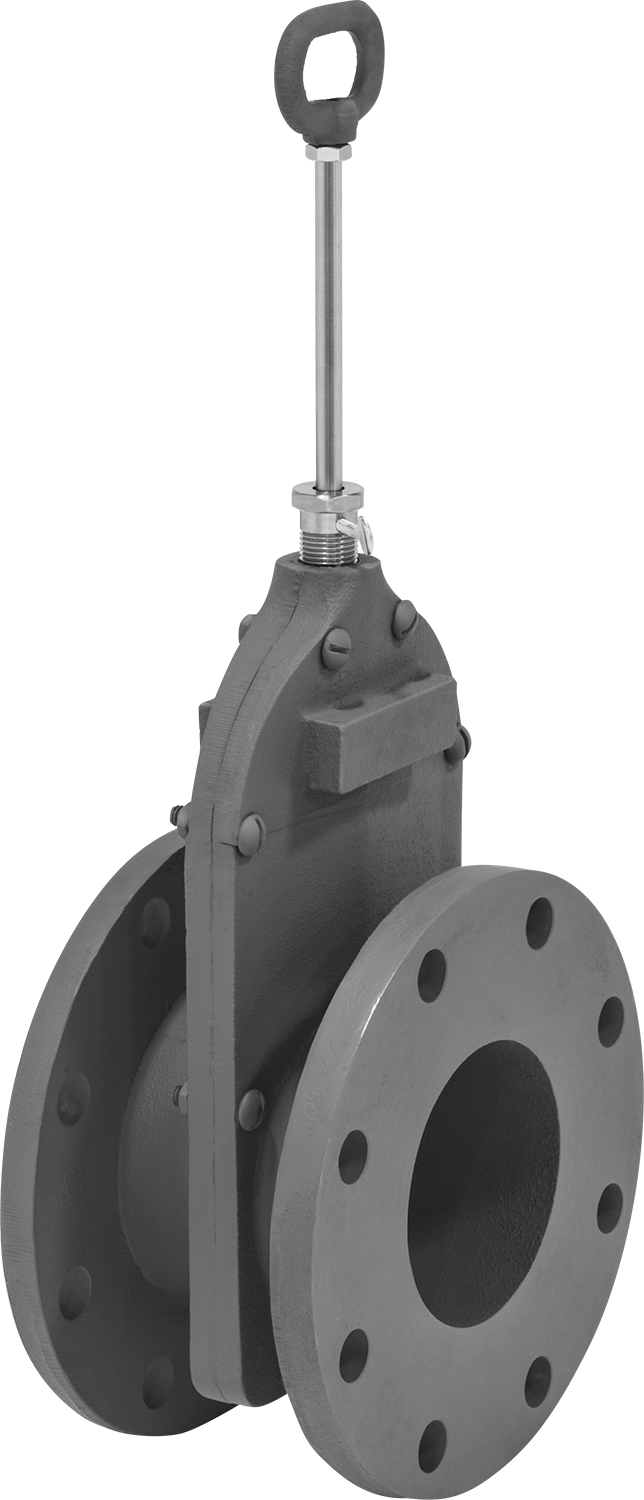

Dökme Demir Gövde ve Paslanmaz Çelik Kapaklı Kademeli Açma/Kapama Valfi, Flanşlı, Çekme Kolu ve Yükselen Mil
4 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Birlikte Kullanım | Yağ, Hava |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Çekme |
| Sap Tipi | Standart |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 410.16 cm |
| Basınç Sınıfı | 125 |
| Flanş Dış Çapı | 9"22.86 cm |
| Cıvata Çemberi Çapı | 7 1/2"19.05 cm |
| Cıvata Deliği Sayısı | 8 |
| Cıvata Deliği Çapı | 3/4"1.90 cm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 685 |
| Maksimum Basınç | 10 psi @ 1000° F |
| Sıcaklık Aralığı | -40° ila 1000° F |
| Gövde Malzemesi | Dökme Demir |
| Kapı Malzemesi | 304 Paslanmaz Çelik |
| Ambalaj Malzemesi | Grafit |
| Uç-Uç Uzunluğu | 5 1/4"13.33 cm |
| Toplam | |
| Yükseklik | 15 5/8"39.69 cm |
| Uzunluk | 6"15.24 cm |
| Gövde Tipi | Yükselen |
| Mil Muhafazası Conta Tipi | Paketleme |
| Mil Muhafazası Bağlantı Şekli | Flanşlı |
| Kimyasal Direnç (Mükemmel) | Aseton, Hava, Amonyak, Argon, Bütan, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metanol, Metil Etil Keton, Doğal Gaz, Neon, Azot, Yağ, Propan, Sodyum Hidroksit (%25 Konsantrasyon), Xenon |
| Kimyasal Direnç (Orta) | Deiyonize Su, İçme Suyu, Etanol, Etilen Glikol, İzopropil Alkol, Mineral Solvent, Oksijen, Sodyum Hidroksit (%50 Konsantrasyon), Buhar, Su, Ksilen |
| Kimyasal Direnç (Zayıf) | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Karbondioksit, Sıvı Azot, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.3010 |
| ECCN | EAR99 |
Dişli veya kaynaklı vanalara göre takılması ve sökülmesi daha kolay olan bu vanalar, flanşlara cıvatalanır. Genellikle çamur gibi sık temizlik ve bakım gerektiren hatlarda kullanılırlar. Yavaş yavaş açılıp kapanarak, akıştaki ani başlangıç ve duruşlardan kaynaklanan sistem hasarlarını önlerler. Sürgülü vanalar olarak da bilinir.
Çekme kolu bulunan vanalar, kayar vanalar olarak da bilinir ve tekerlekli kollu vanalara göre daha hızlı açılır ve kapanır. Genellikle düşük basınçlı klima ve havalandırma sistemlerinde hassas akış kontrolü için patlama kapakları olarak kullanılırlar.
Yükselen şaftlı vanalar, açıldıklarında kolu yukarı kaldırır ve kapandıklarında aşağı indirir. Akışın açık mı yoksa kapalı mı olduğunu bir bakışta görebilirsiniz. Şaft, hattınızdan akan akıştan izole edilmiştir, bu da bu vanalara yükselen şaftlı vanalara göre daha uzun bir ömür sağlar. Bu da onları kritik hatlar ve sık sık açılıp kapatılması gereken hatlar için uygun hale getirir.
Dökme demir vanalar, çelik vanalardan daha dayanıklıdır ancak çelik, sfero döküm ve paslanmaz çelik vanalardan daha kırılgandır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
