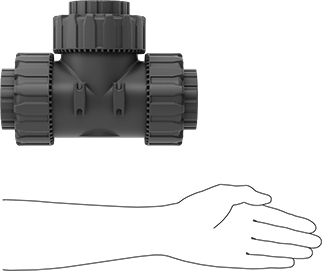

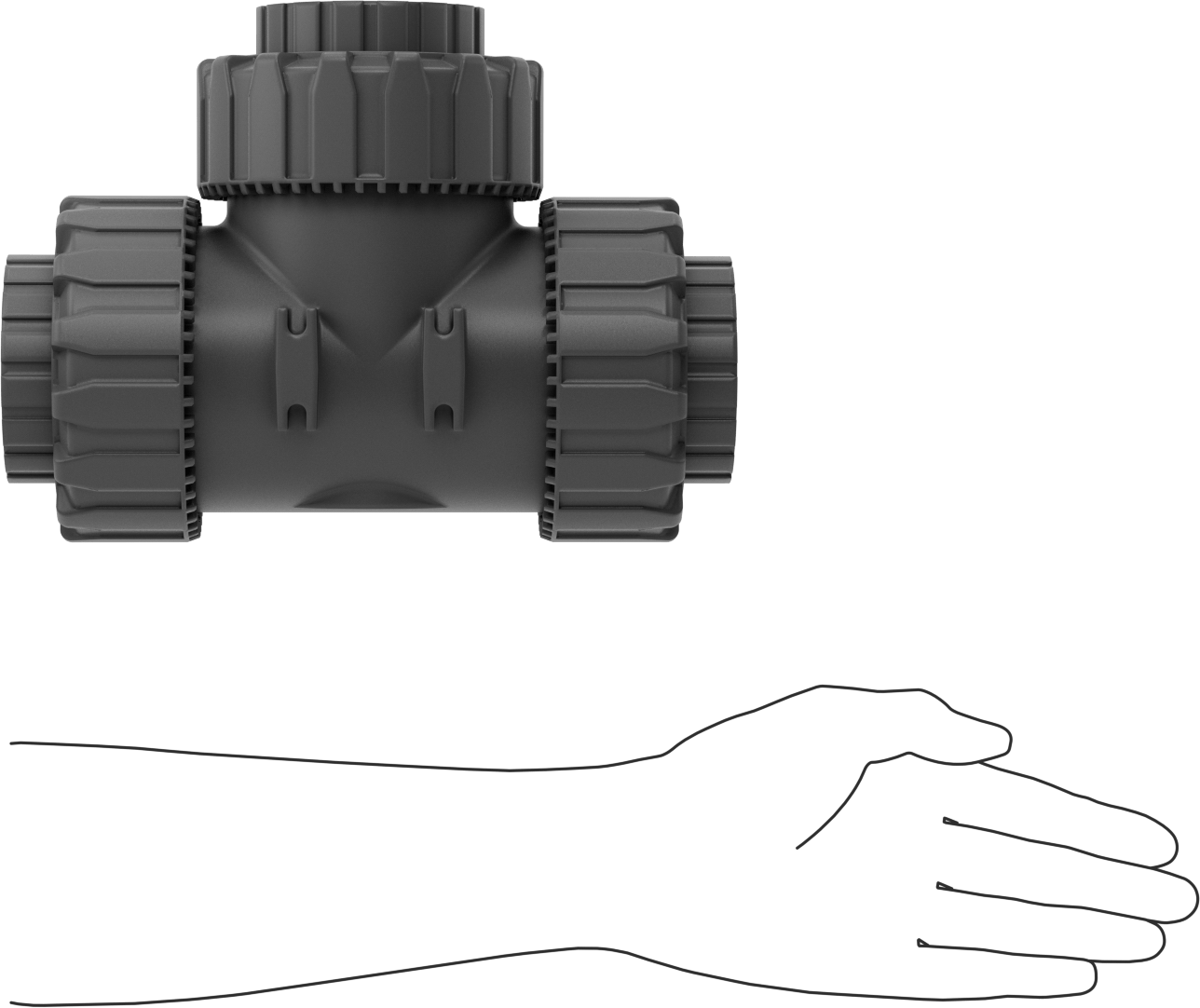

Kolay Kurulumlu Dişli Yönlendirme Vanası, Kimyasallar için, T-Desenli Akış
2 NPT Dişi
| Saptırma Vanası Akış Şeması | T Deseni |
| Renk | Koyu Gri |
| Gövde Malzemesi | PVC |
| Bilye Malzemesi | PVC |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Boru Çapı | 25.08 cm |
| Akış Kesme | Evet |
| Sap Stili | T-Kolu |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 230 psi @ 70° F |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | 40° F ila 140° F |
| Vakum Değeri | 29 in. Hg |
| Conta Malzemesi | Floroelastomer |
| Uç-Uç Uzunluğu | 10"25.40 cm |
| Birlikte Kullanım | Bütan, Karbondioksit, Dizel Yakıt, Etilen Glikol, Hidroklorik Asit, Gazyağı, Doğal Gaz, Nitrik Asit, Sabun Çözeltileri, Sodyum Hipoklorit (Çamaşır Suyu) |
| Toplam | |
| Yükseklik | 6 13/16"17.30 cm |
| Uzunluk | 10"25.40 cm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Yatay |
| Çalıştırma | Kılavuz |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Klor, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, Hidroklorik Asit, İzopropil Alkol, Gazyağı, Doğal Gaz, Neon, Azot, Fosforik Asit, Propan, Tuzlu Su, Sabun Çözeltileri, Sodyum Hipoklorit (Çamaşır Suyu), Toluen (Metilbenzen), Xenon, Ksilen, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon) |
| Orta | Oksijen, Sodyum Hidroksit (Kostik Soda), Su |
| Yetersiz | Aseton, Amonyak, Etanol, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Buhar, Sülfürik Asit, Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 4 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 2 × 2 |
| Performans | Kolay Kurulum |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.5090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Boru hatlarına kolayca takılıp çıkarılabilmesi için, bu vanaların tüm uçlarında birkaç parçaya ayrılabilen rakor bağlantı parçaları bulunur. Florelastomer contaları ve plastik gövdeleri, kimyasal işleme uygulamalarında bağlantı noktaları arasında akışı yönlendirmek üzere agresif ve aşındırıcı çözeltilere dayanabilir. Dişli NPT dişi bağlantılara ek olarak, bu vanalar soket bağlantılı (dişsiz) dişi bağlantı parçalarıyla birlikte gelir. Hepsinde, takıldığında veya çarpıldığında kazara hareket etmeyi önleyen bir T kolu bulunur. Tam geçişli oldukları için akışı kısıtlamazlar.
T Şeklinde Akış — T şeklinde akışa sahip vanalar, herhangi bir bağlantı noktasını giriş veya çıkış olarak kullanabilir. Kolu çevirerek akışı giriş bağlantı noktasından herhangi bir çıkış bağlantı noktasına tam kapasiteyle yönlendirebilir, akışı her iki çıkış bağlantı noktasına aynı anda düşük kapasiteyle yönlendirebilir veya akışı tamamen kapatabilirsiniz.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
