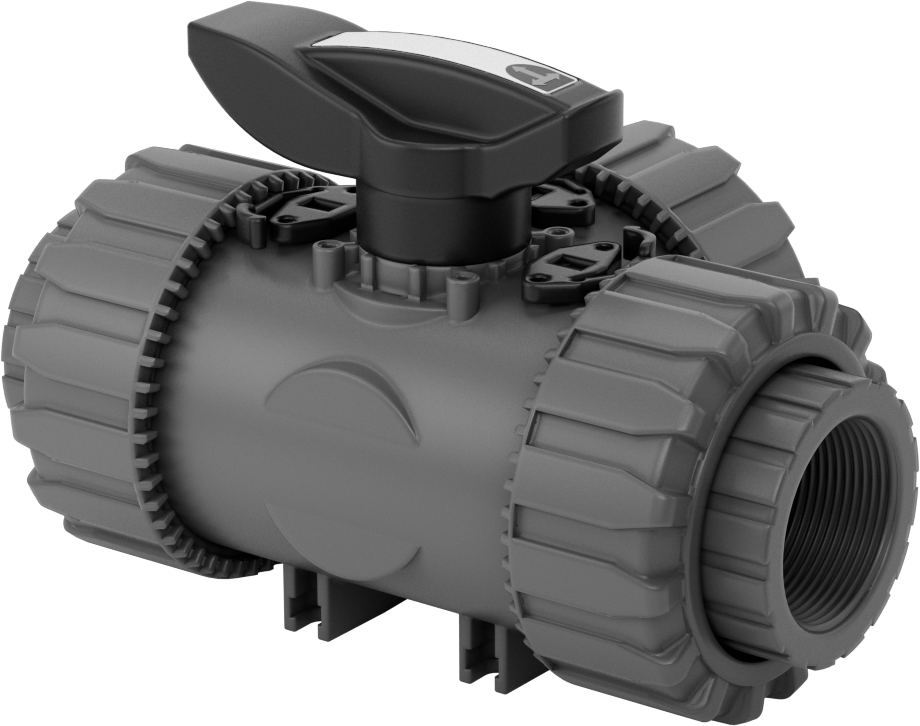

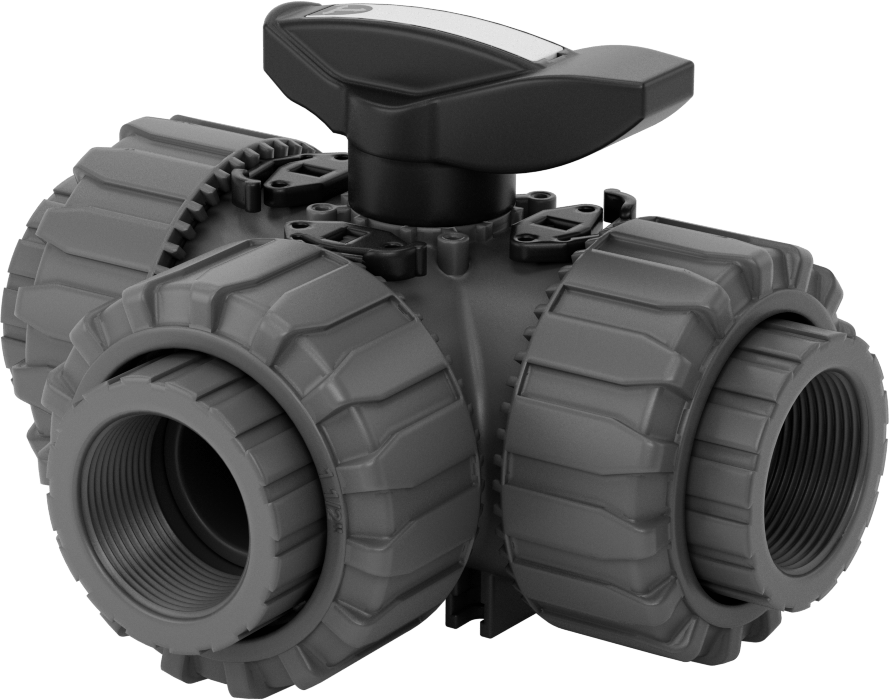

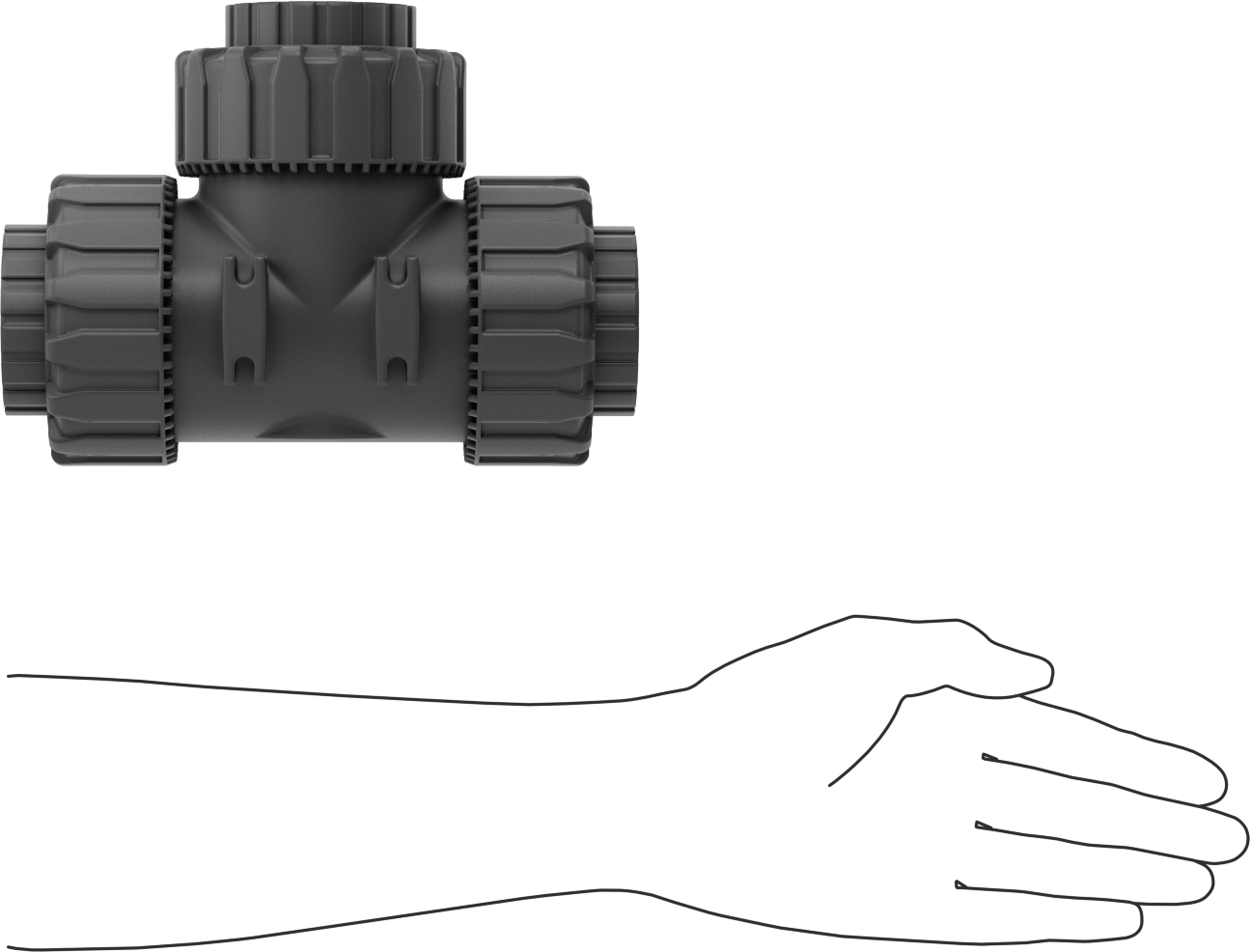

İçme Suyu için Yönlendirme Vanası
1-1/2 NPT
| Renk | Koyu Gri |
| Gövde Malzemesi | PVC |
| Diş Tipi | NPT |
| Cins | Dişi |
| Diş Tipi | NPT |
| Cins | Dişi |
| Diş Tipi | NPT |
| Cins | Dişi |
| Boru Çapı | 1 1/23.81 cm |
| Saptırma Vanası Akış Şeması | T Deseni |
| Sıcaklıktaki Maksimum Basınç | 230 psi @ 70° F |
| Sıcaklık Aralığı | 40° F ila 140° F |
| Vakum Değeri | 29 in. Hg |
| Uç-Uç Uzunluğu | 8 5/16"21.11 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 1/4"0.64 cm |
| Valf Tipi | Bilye |
| Kare Tırnak Boyutu için | İçme Suyu |
| Conta Malzemesi | EPDM |
| Karşılanan Teknik Özellikler | ASME B1.20.1, ASTM D1784, ASTM D2466 |
| Gıda Endüstrisi Standardı | NSF/ANSI 61 |
| Çalıştırma | Kılavuz |
| Bilye Malzemesi | PVC |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Karbondioksit, İçme Suyu, Etanol, Etilen Glikol, Helyum, İzopropil Alkol, Metanol (Metil Alkol), Metil Etil Keton (MEK), Neon, Azot, Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (Kostik Soda), Sodyum Hipoklorit (Çamaşır Suyu), Su, Xenon, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon) |
| Yetersiz | Bütan, Dizel Yakıt, Akaryakıt, Benzin, Hidroklorik Asit, Gazyağı, Sıvı Oksijen, Doğal Gaz, Nitrik Asit, Oksijen, Propan, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen |
| Giriş Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Çevre | Yiyecek ve İçecek |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı × Dişli, Dişli Bağlantı Elemanı × Dişli, Dişli Bağlantı Elemanı |
| Bağlantı Tipi | Konektör |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Akış Kesme | Evet |
| Sap Stili | T-Kolu |
| Montaj Konumu | Yatay |
| Akış Ayar Konum Sayısı | 4 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1 1/2 × 1 1/2 |
| Toplam | |
| Yükseklik | 5 9/16"14.13 cm |
| Uzunluk | 8 5/16"21.11 cm |
| Bağlantı Noktası Türü | Dolu |
| Koltuk Malzemesi | PTFE |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.5090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
İçme suyu hatlarındaki bağlantı noktaları arasında akışı yönlendirmek için NSF/ANSI 61 standardına uygun bu vanaları kullanın. Herhangi bir bağlantı noktası giriş veya çıkış olarak kullanılabilir. Kolu çevirerek akışı giriş bağlantı noktasından herhangi bir çıkış bağlantı noktasına tam kapasiteyle yönlendirin, akışı her iki çıkış bağlantı noktasına aynı anda azaltılmış kapasiteyle yönlendirin veya akışı tamamen kapatın. Vanaların tüm uçlarında, boru hatlarından hızlı kurulum ve sökme için sökülebilen rakor bağlantı parçaları bulunur. Dişli NPT dişi bağlantılara ek olarak, soket bağlantılı (dişsiz) dişi bağlantı parçalarıyla birlikte gelirler. Hepsinde, takıldığında veya çarpıldığında kazara hareket etmeyi önleyen bir T kolu bulunur. Vanalar tam geçitlidir, bu nedenle akışı kısıtlamazlar.
