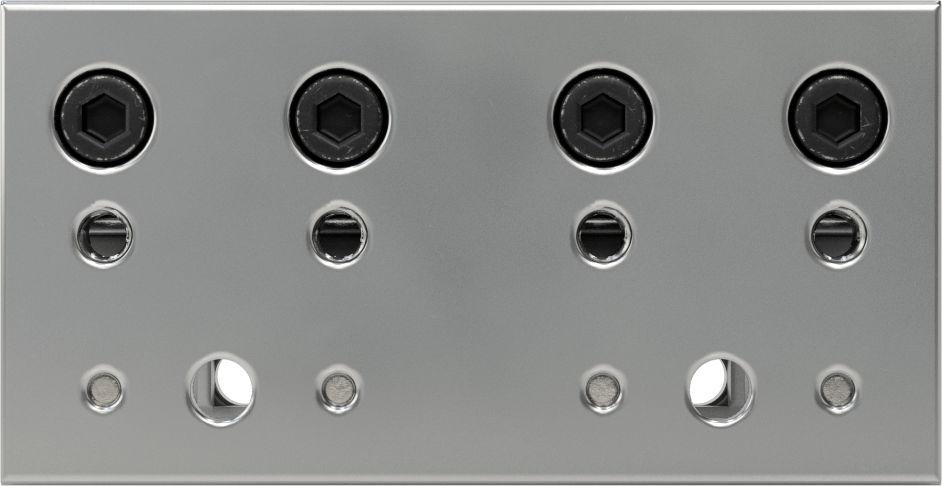

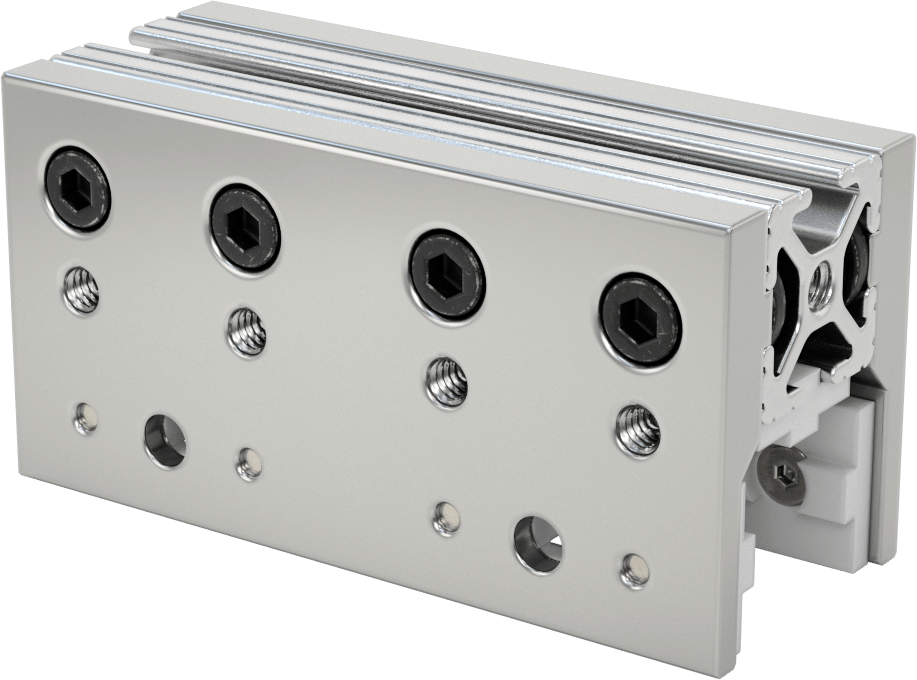

T-Yivli Çerçeve
1 inç Yüksekliğinde Ray için Ağır Hizmet Tipi Rulman, 4" (10.16 cm) Uzunluk, Gümüş
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Doğrusal Rulman |
| Ray Profili İçin | Tekli |
| Manşonlu Yatak Taşıyıcı Tipi | Ağır Hizmet |
| Ray Yüksekliği | 1"2.54 cm |
| Dinamik Yük Kapasitesi | 55 lbs. @ 100 fpm |
| Statik Yük Kapasitesi | 350 lbs. |
| Maksimum Sıcaklık | 180 F |
| Uzunluk | 4"10.16 cm |
| (A) | 1 5/8"4.13 cm |
| (B) | 2 1/16"5.24 cm |
| Ray Sayısı İçin | 1 |
| Taşıyıcı Profili | Standart |
| Taşıyıcı Malzemesi | Eloksallı Alüminyum |
| Taşıyıcı Rengi | Gümüş |
| Ped Malzemesi | UHMW Plastik |
| Ped Rengi | Beyaz |
| İçerir | İki adet taşıma paneli, Bir adet montaj rayı, Dört adet Taşıyıcı Panel Yatak Pedi, İki adet montaj rayı yatak pedi, 30 Şim |
| Taşıyıcı Panel Montaj Delikleri | |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Adet | 8 |
| Delik Derinliği | 5/16"0.79 cm |
| Montaj Deliği Diş Boyutu | 1/4"-200.64 cm |
| Montaj Rayı Uç Delikleri | |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Adet | 2 |
| Delik Derinliği | 1 1/8"2.86 cm |
| Montaj Deliği Diş Boyutu | 1/4"-200.64 cm |
| Montaj Rayı Yivleri | |
| Adet | 1 |
| Yükseklik | 1"2.54 cm |
| Genişlik | 1"2.54 cm |
| Montaj T-Yuvası Genişliği | 0.256"0.65 cm |
| Ölçü Birimleri | İnç |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848390.9500 |
| ECCN | EAR99 |
| İlgili Ürünler | Yedek Taşıyıcı Panel Yatak Pedleri |
| Yedek Montaj Rayı Yatak Pedleri | |
| Yedek Taşıma Panelleri | |
| Yedek Montaj Rayları |
Bileşenleri bu yük kapasiteli yataklara ve ray makaralarına monte ederek T-kanallı raylar boyunca doğrusal hareket sağlayın.
Rulmanlar, ray makaraları gibi diğer T-oluklu çerçeveli doğrusal hareket bileşenlerinden daha hassas hareket eder ve genellikle otomatik sistemlerde ve tekrarlayan hareket gerektiren diğer uygulamalarda kullanılır. Kaygan, dayanıklı plastikle kaplıdırlar ve hareketli parçaları yoktur. Bu rulmanlar kir, su, darbe ve titreşime dayanıklıdır. Ray üzerine oturmalarını ayarlamak için, rulman yastığı ile rulman yuvası arasına ürünle birlikte verilen şimlerden birini kaydırın.
Standart kovanlı yataklar, yükleri çeşitli şekillerde monte etmenizi sağlar: paneldeki ve montaj rayının ucundaki dişli delikleri kullanarak. Montaj rayının ucundaki delik genellikle tampon eklemek için kullanılır.
1 raylı standart kovanlı rulmanlar, montaj rayındaki T-yuvasını kullanarak yükleri monte etmenize de olanak tanır. Rulman rayınıza yerleştirildikten sonra panelleri takılabilir; bu da sistemi sökmenize gerek kalmamasını sağlar. T-oluklu raylar için diğer çoğu yatak, rayın ucuna kaydırılarak monte edilir.
Aşınmış pedlerin yerine rulman pedleri kullanılır.
Yedek taşıyıcı paneller ve montaj rayları, farklı şekil ve profillere sahip özel standart kovanlı yataklar oluşturmanıza olanak tanır.
