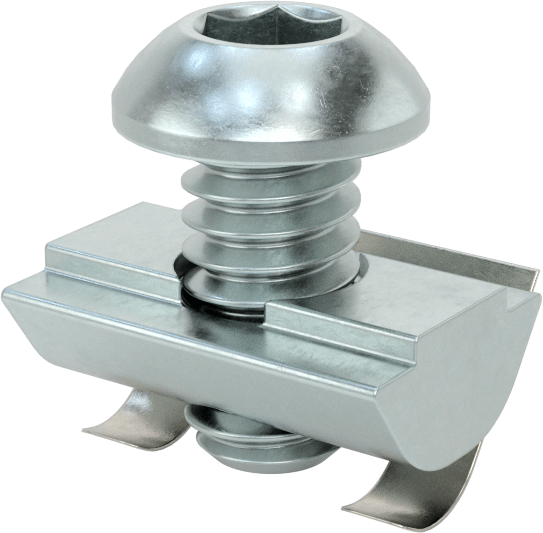

T-Yivli Çerçeve
Uç Beslemeli Yaylı Tırnaklı Somun ve 1/4“-20 Düğme Başlı 1” Ray
₺918 4'lü paket
47065T007
1'li paket
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Bağlantı Elemanı |
| Bağlantı Elemanı Tipi | Vida ve Somun Seti |
| Somun Stili | Kendinden Hizalamalı Yaylı Tırnak |
| Bağlantı Elemanı Başlığı Şekli | Düğme |
| Ray Yüksekliği | |
| Tekli | 1"2.54 cm |
| Çift ve Dörtlü | 2"5.08 cm |
| Üçlü | 3"7.62 cm |
| Montaj | |
| Delik Konumu | Merkez |
| Bağlantı Elemanı Montaj Tipi | End Feed |
| Bağlantı Elemanı Diş Boyutu | 1/4"-200.64 cm |
| Bağlantı Elemanı Diş Uzunluğu | 1/2"1.27 cm |
| Bağlantı Elemanı Tahrik Şekli | Altıgen |
| Vida | |
| Renk | Gümüş |
| Malzeme | Çinko Kaplı Çelik |
| Somun | |
| Renk | Gümüş |
| Malzeme | Çinko Kaplı Çelik |
| Kalınlık | 0.217"0.55 cm |
| Ölçü Birimleri | İnç |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 731816.0000 |
| ECCN | EAR99 |
Vida ve somun setleri veya somunlar, braketleri ve diğer aksesuarları raylara sabitler.
Uç beslemeli bağlantı elemanları, bileşenleri takmak için rayın ucuna kaydırılır. Rayla temas eden yüzey alanı daha fazla olduğu için, geçmeli bağlantı elemanlarına göre daha güçlü bağlantılar oluştururlar.
Düğme başlı vidalar daha kompakttır, bu nedenle T-oluklu çerçeveler için diğer vidalara göre dar alanlarda daha uygundur.
Kendinden hizalamalı somunlar, T-yuvasında ortalanmalarını sağlayan bir çıkıntıya sahiptir.

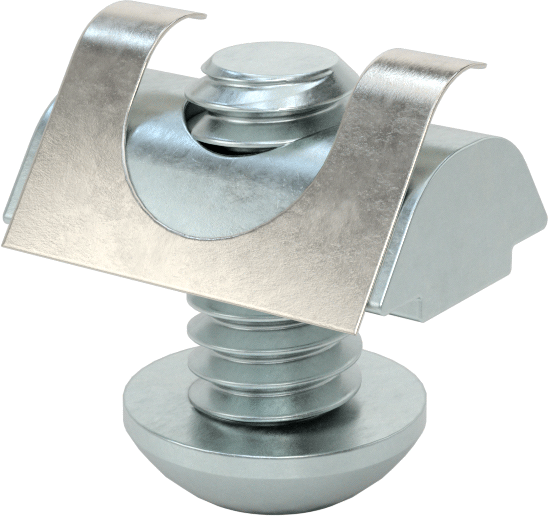

Yaylı tırnaklı somunların yan tarafında, dikey raylar üzerinde yerinde tutan esnek bir tırnak bulunur. Bu tırnak, farklı yuva derinliklerini de telafi eder.
