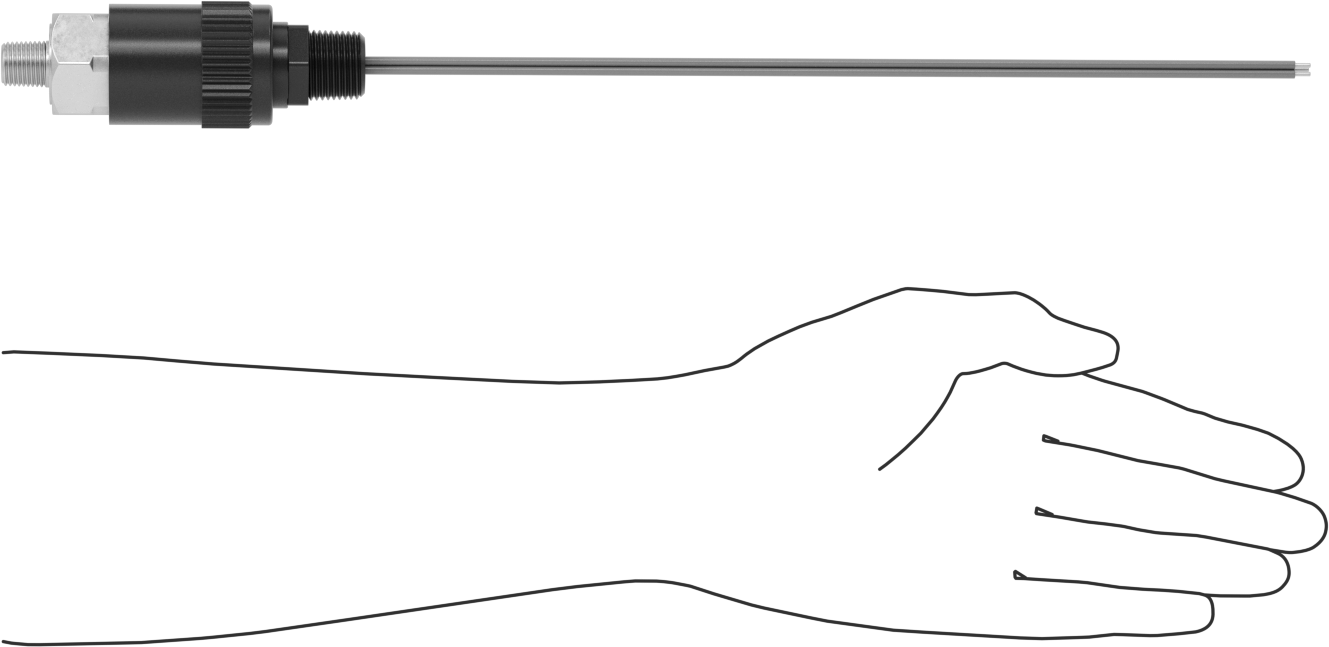

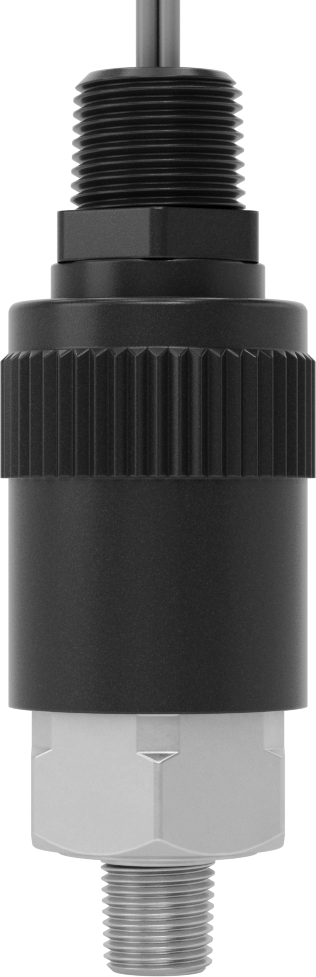

Kompakt Basınç Şalteri, Tel Uçları
1/4 NPT, 130-440 PSI Ayar Noktası
| Tel Bağlantısı | Tel Uçları |
| Boru Bağlantısı | 1/4 Dişli NPT Erkek Boru |
| Ayarlama Mekanizmasının Konumu | Dış |
| Basınç Ayar Noktası Aralığı | 130 psi ila 440 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 42 psi2.9 bar |
| Maksimum Sürekli Basınç | 500 psi34 bar |
| Maksimum Kısa Süreli Basınç | 1,000 psi69 bar |
| Hassasiyet | ±%2 |
| Gerilimde Maksimum Anahtarlama Akımı | 5 amp @ 125V AC 5 amp @ 250V AC |
| İşlem Sıcaklığı Aralığı | -20° F ila 165° F |
| Bağlantı Malzemesi | Pirinç |
| Birlikte Kullanım | Hava, Hidrolik Sıvı, Yağ, Su |
| Muhafaza Derecesi | NEMA 4 |
| Sertifikasyon | CSA Certified, UL Listed |
| Kablo Kanalı | |
| Ticari Boyut için | 1/2 |
| Bağlantı | Dişli |
| Bağlantı Cinsiyeti | NPT Erkek |
| CSA Dosya Numarası | 022355_0_000 |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Yıkama, Islak |
| Çevre Sıcaklığı | -20° F ila 165° F |
| Yükseklik | 2 7/8"7.30 cm |
| Malzeme | |
| Gövde | Pirinç, Polisülfon |
| Conta | Buna-N |
| Ölçü Birimi | İnç Kare Başına Pound |
| Kontrol Edilen Devre Sayısı | 1 |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Mekanik |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| UL Dosya Numarası | E42816 |
| Genişlik | 1 1/2"3.81 cm |
| Tel Uçları | |
| Adet | 3 |
| Uzunluk | 12"30.48 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Geleneksel basınç şalterlerinden en az üçte bir oranında daha ince olan yuvarlak gövdeleri sayesinde, bu şalterler dar ve sıkışık alanlara sığar. Genellikle, ekipmanı açıp kapatmak, otomatik kontrolleri etkinleştirmek veya belirlenen basınca ulaştıklarında alarm sinyali vermek amacıyla, sınırlı alana sahip pompalara ve hidrolik sistemlere entegre edilirler. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir. Ayrıca en az bir Amerikan, Kanada veya Avrupa güvenlik standardına uygundurlar.
Harici Ayar — Harici ayar noktasına sahip anahtarlar, harici bir halkaya sahiptir, böylece basıncı elle hızlı bir şekilde ayarlayabilirsiniz.
NEMA 4 Muhafaza Sınıfı—NEMA 4 sınıfı anahtarlar, tozlu ve yıkanan alanların yanı sıra dış ortam koşullarına da dayanıklıdır.
