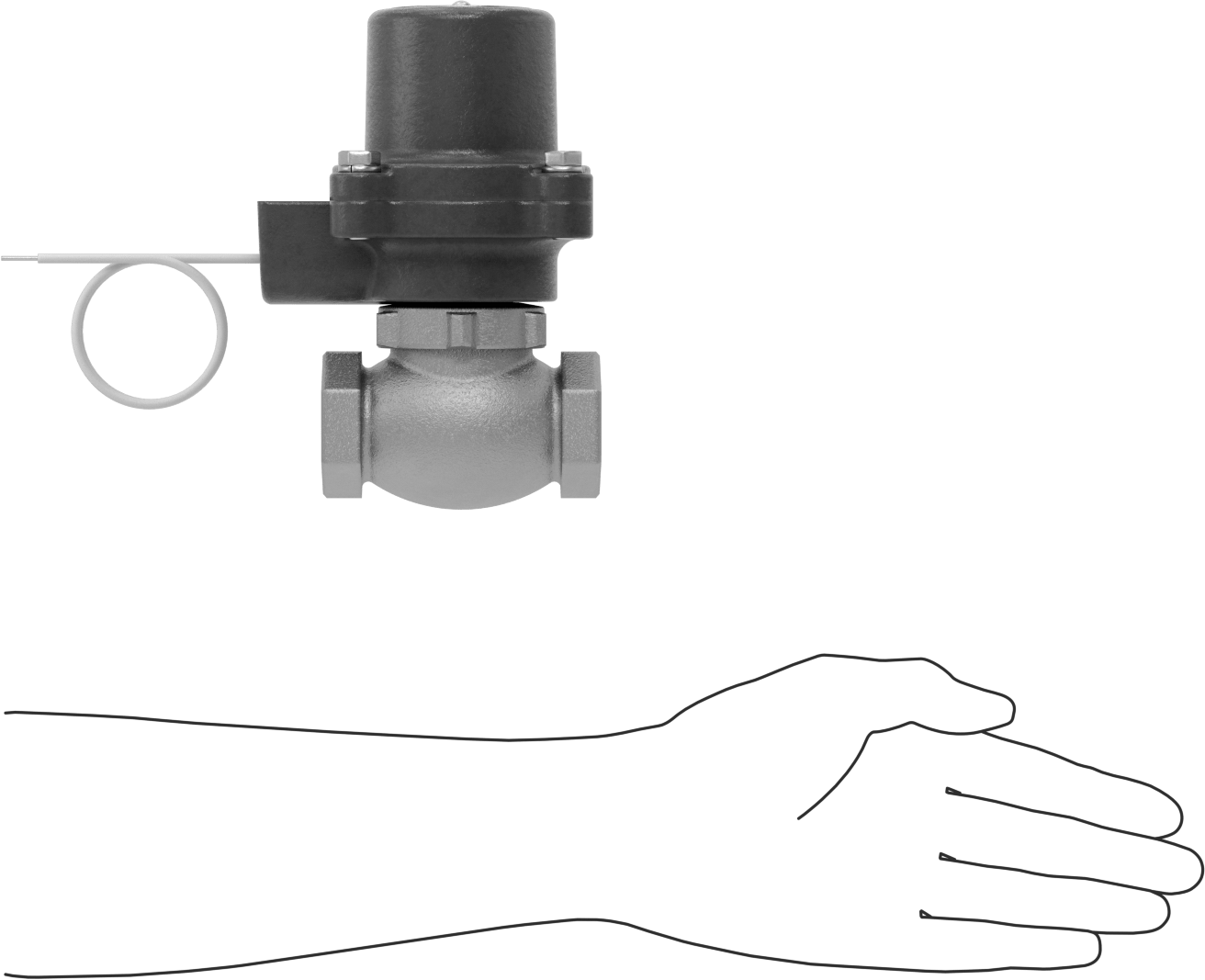

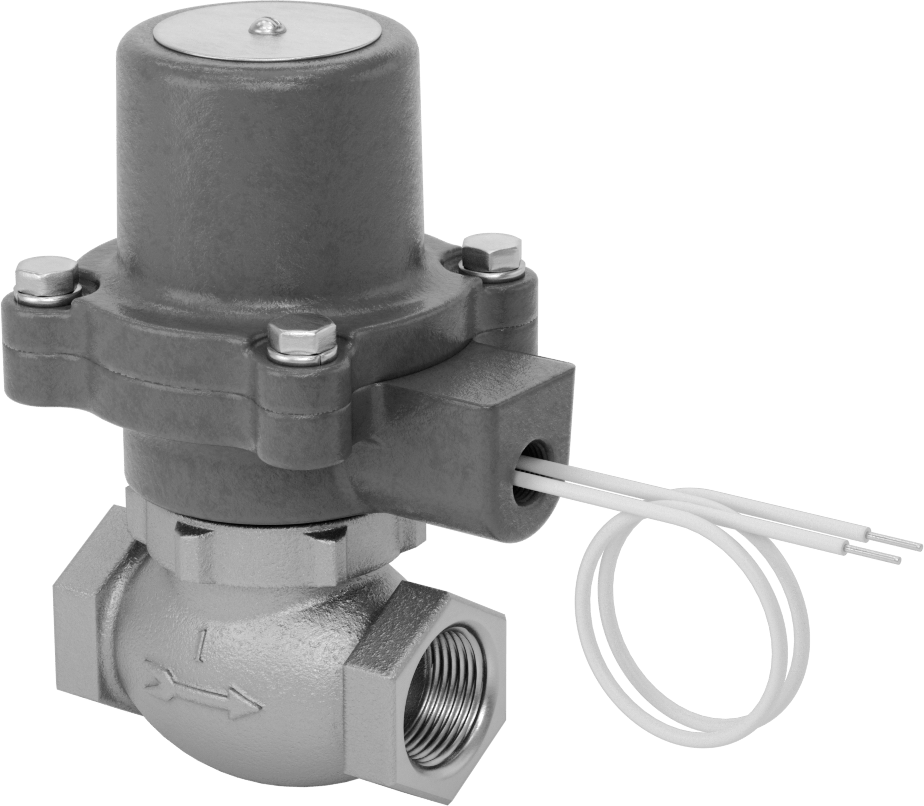

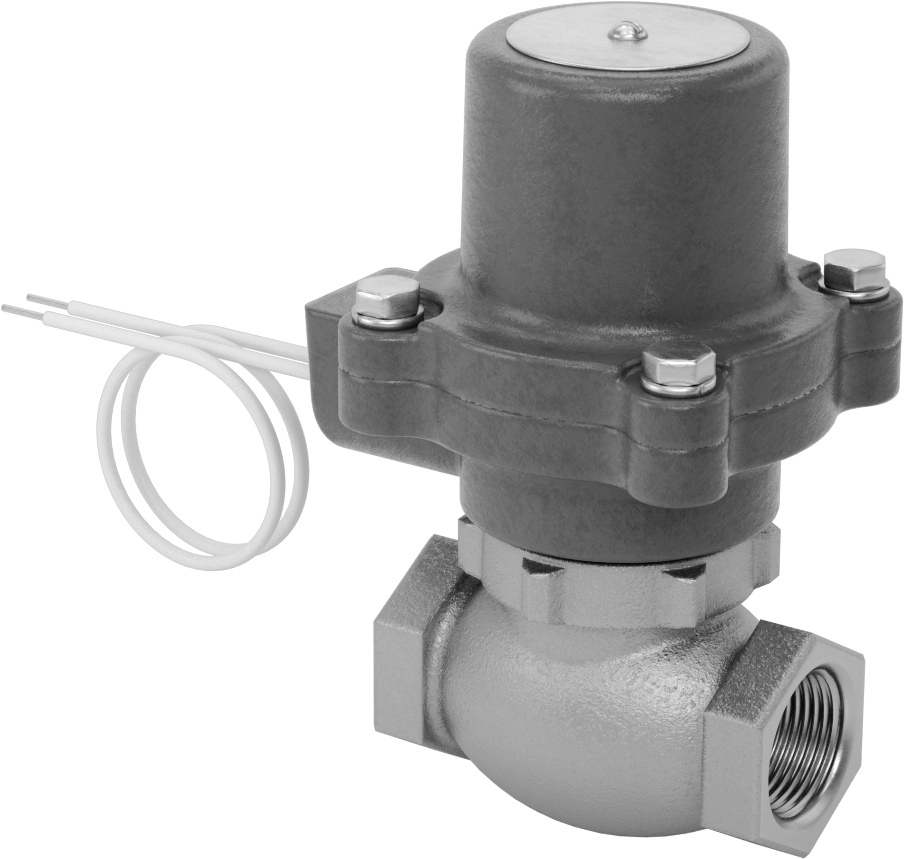

Bronz Tehlikeli Ortamlar için Solenoid Açma/Kapama Vanası, Normalde Kapalı
120V AC, 1 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 12.54 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 11.6 |
| Maksimum Basınç | 150 psi @ 220° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Min. Basınç Düşüşü | 5 psi0.34 bar |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | -40° ila 220° F |
| Aktüatör Sıcaklık Aralığı | -40° ila 100° F |
| Maksimum Akım Çekişi | 0.32 A |
| Frekans | 60Hz |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gerilim | 120V AC |
| Gövde Malzemesi | Bronz |
| Piston Malzemesi | Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Koltuk Malzemesi | Buna-N Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 3 13/16"9.68 cm |
| Vana Genişliği | 2 11/16"6.83 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör | |
| Uzunluk | 4 1/8"10.48 cm |
| Genişlik | 3 9/16"9.05 cm |
| Toplam Uzunluk | 4 11/16"11.91 cm |
| Toplam Yükseklik | 7 5/8"19.37 cm |
| Toplam Genişlik | 3 9/16"9.05 cm |
| Montaj Yönü | Yatay |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Koruma Türü | Toz Geçirmez, Patlamaya Dayanıklı |
| Çevre | Tehlikeli Ortam |
| Çevre Derecelendirmesi | NEC Class I Divisions 1, 2 Group D NEC Class II Divisions 1, 2 Groups E, F, G NEMA 4 NEMA 7 |
| NEC Tehlikeli Ortam Sıcaklık Sınıflandırması | T3 (392° F) |
| Karşılanan Teknik Özellikler | UL Listed |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Karbondioksit, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Mineral Solvent, Neon, Azot, Yağ, Sabun Çözeltileri, Su, Xenon |
| Orta | Deiyonize Su, Etanol, İzopropil Alkol, Tuzlu Su |
| Yetersiz | Aseton, Amonyak, Bütan, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Doğal Gaz, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Propan, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
Bu vanalar, yanıcı gaz ve yanıcı toz bulunan tehlikeli yerlerde kullanım için tasarlanmıştır. Elektrikle çalışarak akışı otomatik olarak başlatır ve durdurur. Vanalar, çalıştırılmadıkça normalde kapalıdır. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör doğrudan vana gövdesine monte edilmiştir.
Basınç düşüşü destekli valflerin çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır.
Tehlikeli ortam sınıflandırmaları, üreticilerin ürünlere tehlikeli ortamlarda güvenli kullanımını kolaylaştırmak için güvenlik özellikleri ekleyip eklemediklerini gösterir. Tehlikeli bir ortam için bir ürün seçmeden önce, ürünün ortamınız için uygun sınıflandırmaya sahip olduğundan emin olun.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
