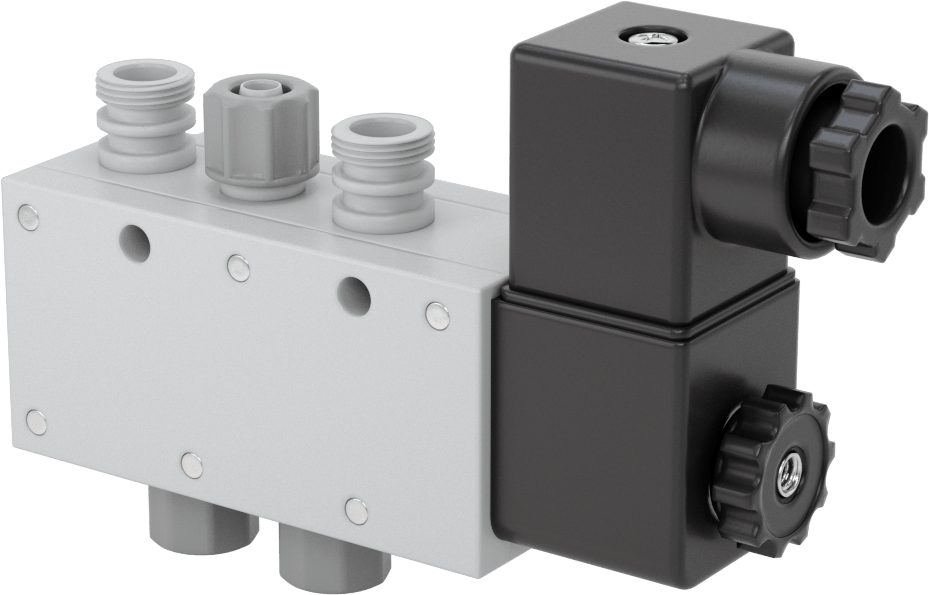

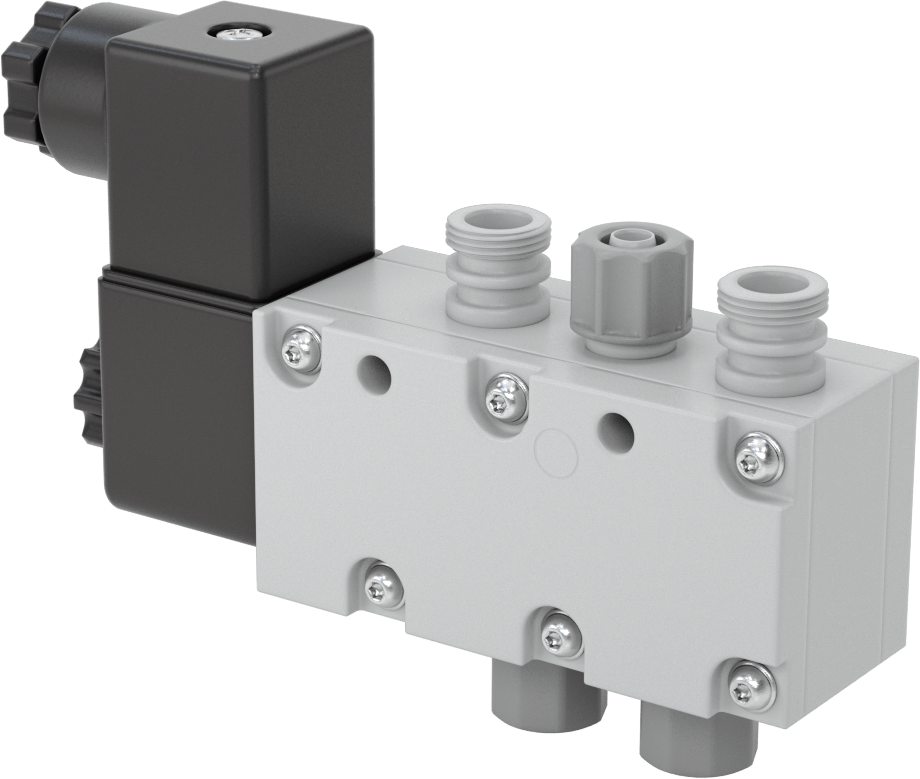

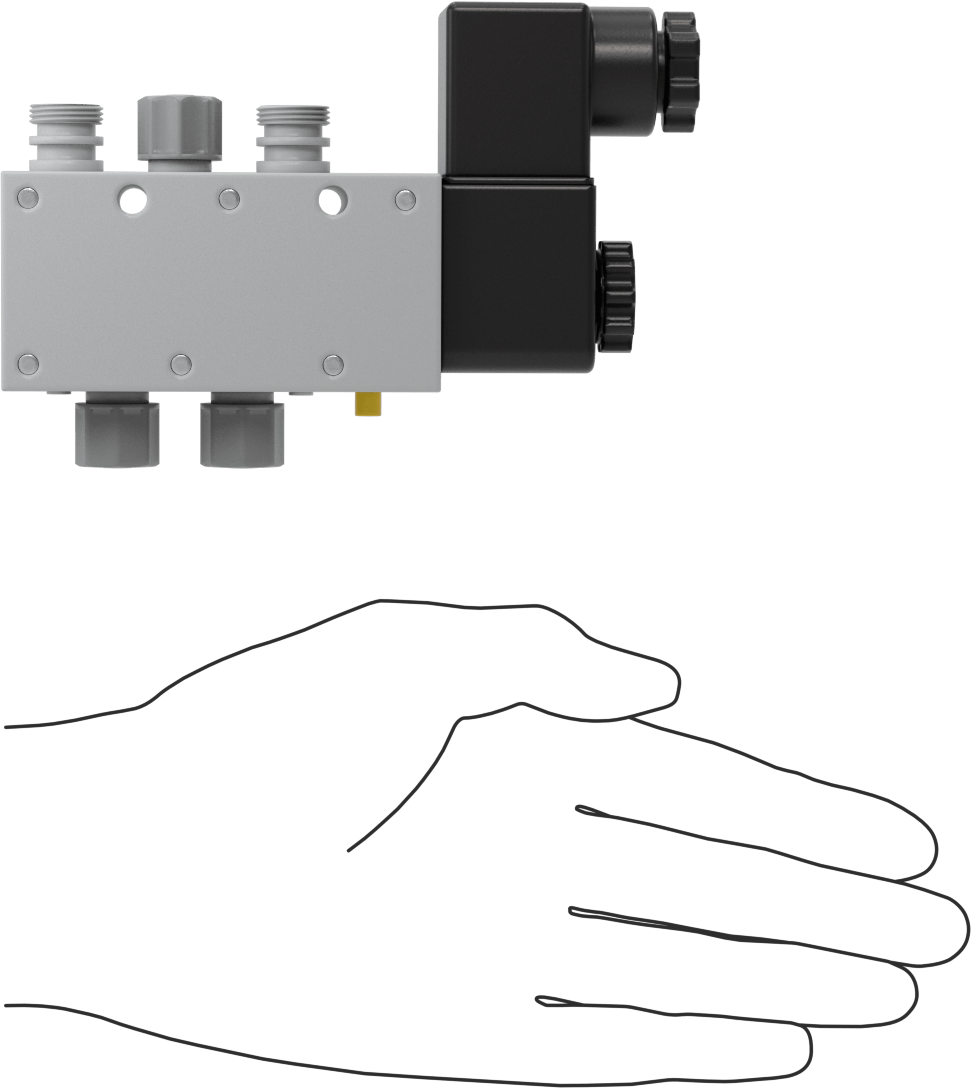

Akış Kontrollü Hava Yön Kontrol Vanası
5/2 (6.35 cm) Akış, Tek Solenoid, 1/4" (0.64 cm) İç Çaplı Boru için, 120V AC
₺23.259 Adet
4666A22
1'li paket
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü, Akış Ayarı |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Bir adet Yön |
| Akış Kontrol Türü | Çıkış Silindiri |
| ISO Tanımlaması | Meter Out |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Tak ve Bağlan |
| Giriş Borusu için | |
| ID | 1/4"0.64 cm |
| Dış Çap | 3/8"0.95 cm |
| Giriş Cinsiyeti | Erkek |
| Çıkış Bağlantı Tipi | Tak ve Bağlan |
| Çıkış Borusu İçin | |
| ID | 1/4"0.64 cm |
| Dış Çap | 3/8"0.95 cm |
| Çıkış Cinsiyeti | Erkek |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Diş Boyutu | M14 |
| Egzoz Diş Adımı | 1 mm |
| Egzoz Diş Tipi | Metrik |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 24.7 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.7 |
| Basınç Aralığı | 20-150 psi |
| Sıcaklık Aralığı | 5° F ila 120° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Karşılanan Teknik Özellikler | EN 175301-803 (Eski adıyla DIN 43650) |
| Güç Tüketimi | 3.7VA |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | C |
| Gövde Malzemesi | Asetal Plastik |
| Toplam | |
| Uzunluk | 4 3/4"12.06 cm |
| Genişlik | 1 3/8"3.49 cm |
| Yükseklik | 2 3/4"6.98 cm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.22"0.56 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Özellikler | Manuel Geçiş |
| Gerilim | 120V AC |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Meksika |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0060 |
| ECCN | EAR99 |
| İlgili Ürün | Yedek Solenoidler |
Tek bir valf ile hareket oluşturun ve bu hareketin hızını kontrol edin. 4 yollu valfler olarak da bilinen bu valfler, çift etkili bir silindirin uzaması ve geri çekilmesi gibi iki eylem gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluştururlar ve hava silindirinden çıkan hava hacmini (çıkış debisi) ayarlayarak hızı kontrol ederler. Çalıştırmak için elektrik bağlantısına voltaj uygulayın.
Yaylı geri dönüş tahrikli vanalar, voltaj kesildiğinde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
