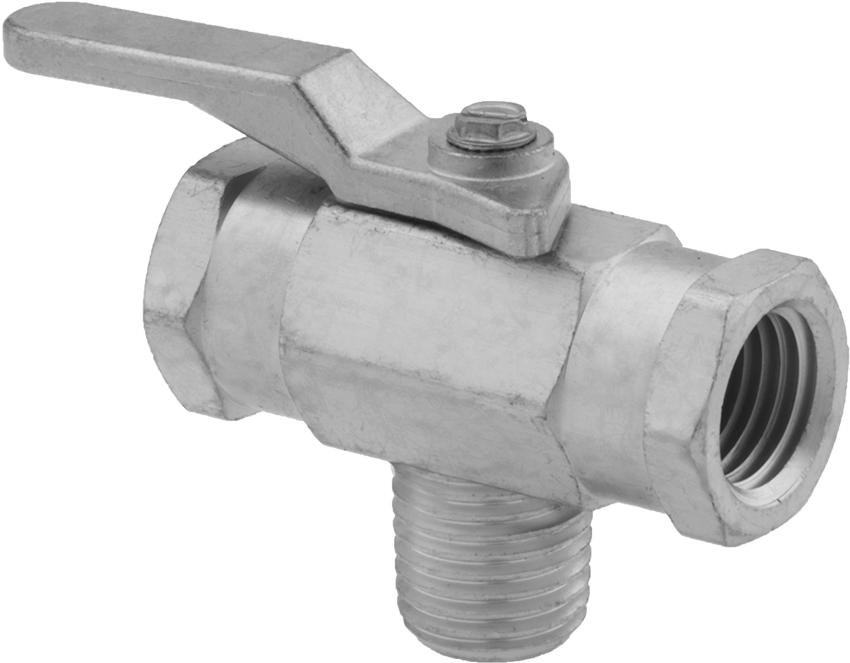

Yön Değiştirme Valfi, Kompakt Dişli
1/4 NPT Dişi x Erkek x Dişi
₺4.932 Paket
46095K51
1'li paket
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Nikel Kaplı Pirinç |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çıkış Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1/40.64 cm |
| Akış Kesme | Evet |
| Sap Stili | Kol |
| Bağlantı Noktası Türü | Standart |
| Akış Katsayısı (Cv) | 0.9 |
| Sıcaklıktaki Maksimum Basınç | 500 psi @ 180° F |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -20° F ila 180° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Conta Malzemesi | Buna-N |
| Uç-Uç Uzunluğu | 1 3/4"4.44 cm |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Toplam | |
| Yükseklik | 1 9/16"3.97 cm |
| Uzunluk | 2 3/8"6.03 cm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Kılavuz |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Adaptör |
| Akış Ayar Konum Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1/4 × 1/4 |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 848180.1085 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Düşük profilli tutamağı ve diğer dişli vanalara göre daha kısa toplam uzunluğu sayesinde, bu vanalar dar alanlara sığar. Bu vanalar, bağlantı noktaları arasındaki akışı yönlendirir. Tutamağı çevirerek akışı alt bağlantı noktasındaki girişten her iki yan bağlantı noktasındaki çıkışa yönlendirebilirsiniz.
Valfler standart bağlantı noktalarına sahiptir, bu nedenle akışı hafifçe kısıtlarlar.
Akış Kesme Özelliği ile — Akış kesme özelliğine sahip vanalar, akışı tamamen kesmenizi sağlar.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
