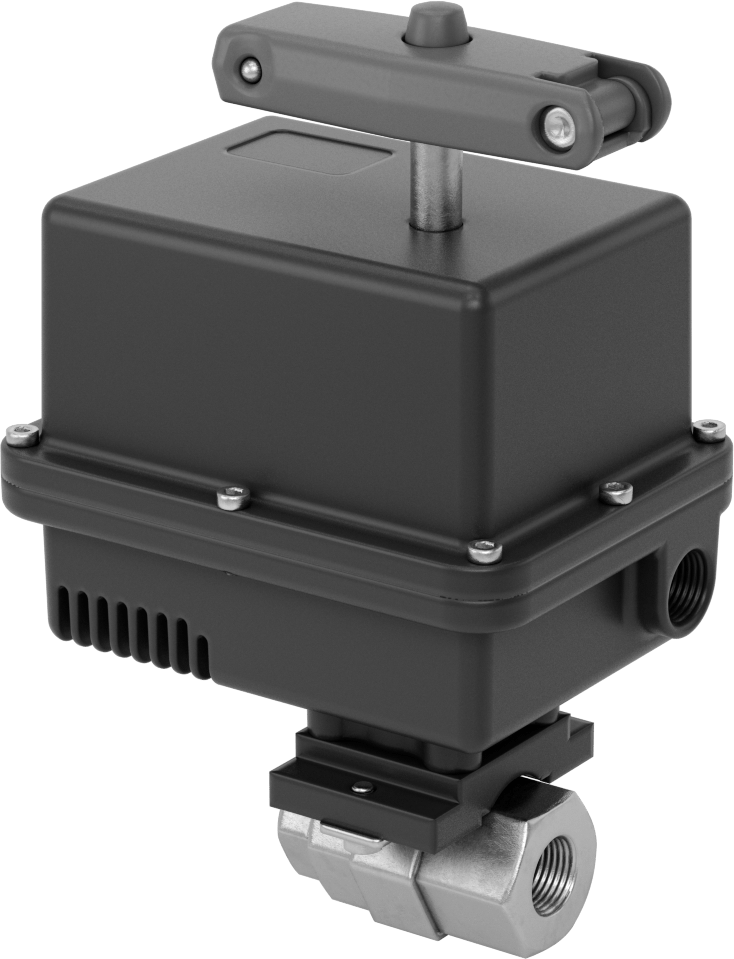

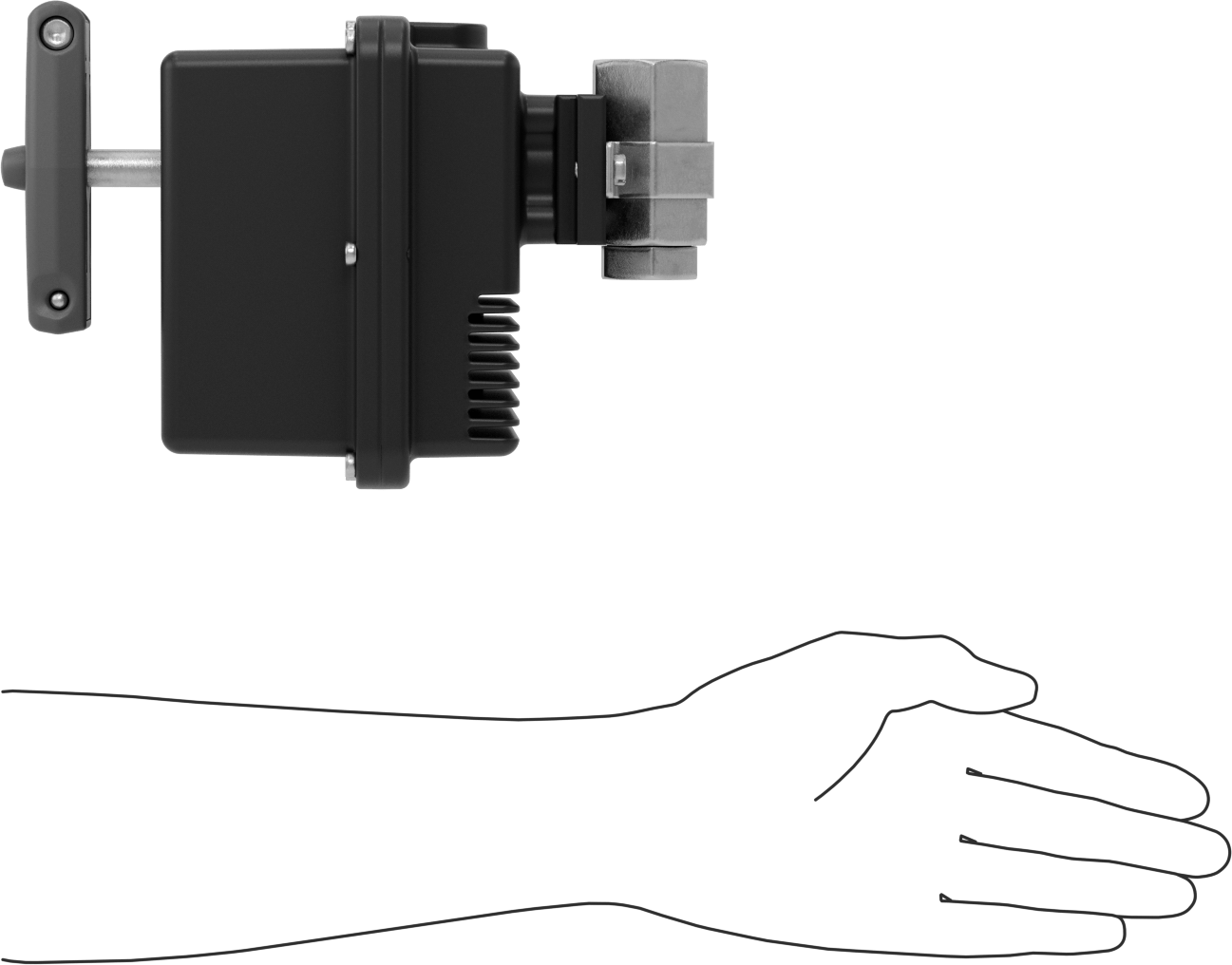

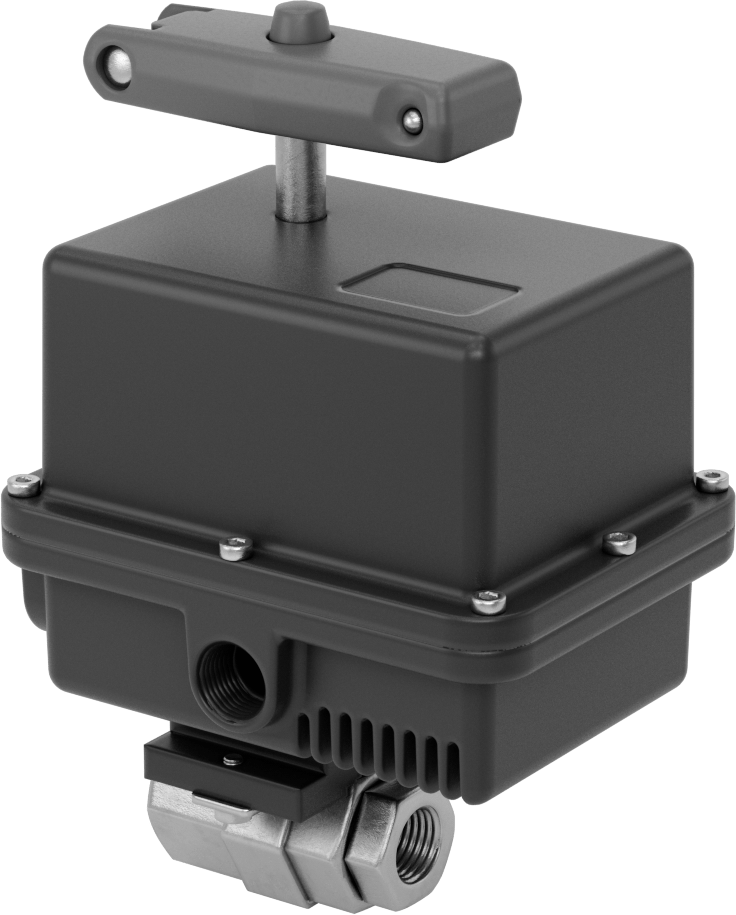

Motor Tahrikli Açma/Kapama Vanası
316 Paslanmaz Çelik, 1/2 NPTF Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Motor |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Açık veya Normalde Kapalı |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Buhar, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Dişi |
| Diş Tipi | NPTF |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | 12 |
| Maksimum Basınç | 720 psi @ 150° F |
| Maksimum Buhar Basıncı | 150 psi @ 366° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 10 sec. |
| Sıcaklık Aralığı | -20° ila 400° F |
| Aktüatör Sıcaklık Aralığı | 40° ila 150° F |
| Gerilim | 120V AC |
| Frekans | 50 Hz, 60 Hz |
| Çalışma Döngüsü | Sürekli |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 2 15/16"7.46 cm |
| Vana Genişliği | 1 1/2"3.81 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 6 1/4"15.88 cm |
| Aktüatör Genişliği | 4 3/4"12.06 cm |
| Toplam | |
| Uzunluk | 6 1/4"15.88 cm |
| Yükseklik | 9 9/16"24.29 cm |
| Genişlik | 4 3/4"12.06 cm |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Hayır |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Toluen, Su, Xenon, Ksilen |
| Orta | Etilen Glikol, Propan, Tuzlu Su |
| Yetersiz | Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.9020 |
| ECCN | 2B999 |
Aktüatörlü küresel vanalar olarak da bilinen bu vanalar, yüksek akış hızlarını ve basınçları kaldırabilen bir motora sahiptir. Hepsi, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Vanalar, çalıştırılmadıkça normalde kapalı veya çalıştırılmadıkça normalde açık olacak şekilde kablolanabilir. Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler.
Aktüatör, hareketi en aza indirmek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Aktüatörün üstündeki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
316 paslanmaz çelik vanalar, pirinç vanalara göre korozyona daha dayanıklıdır.
Tam portlu vanalar akışı kısıtlamaz.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
