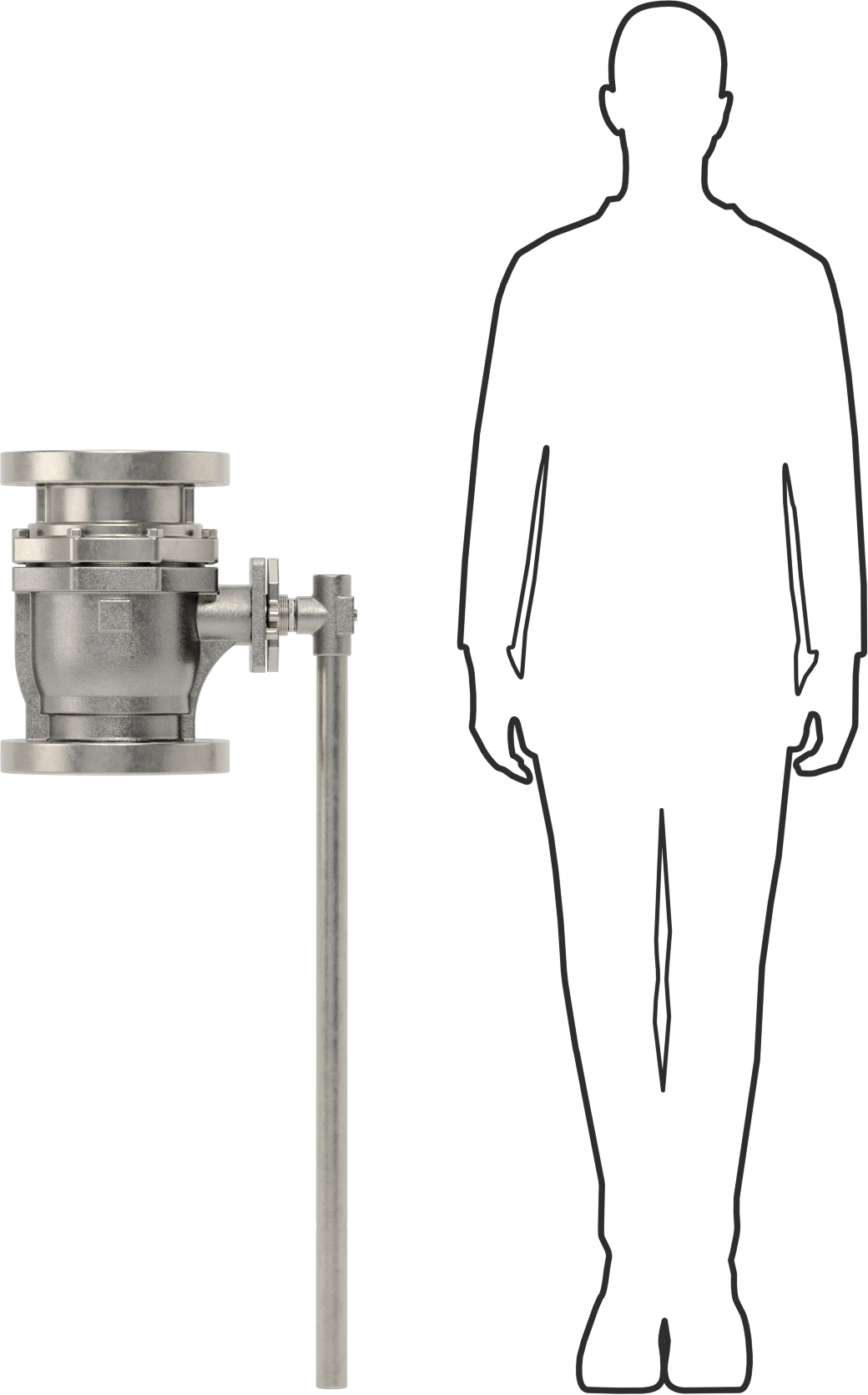

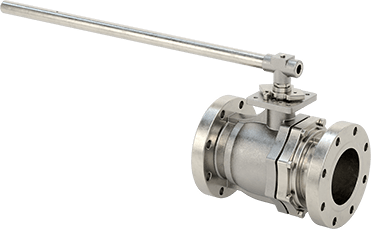

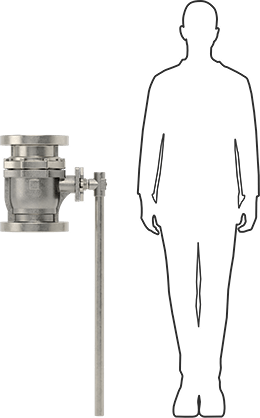

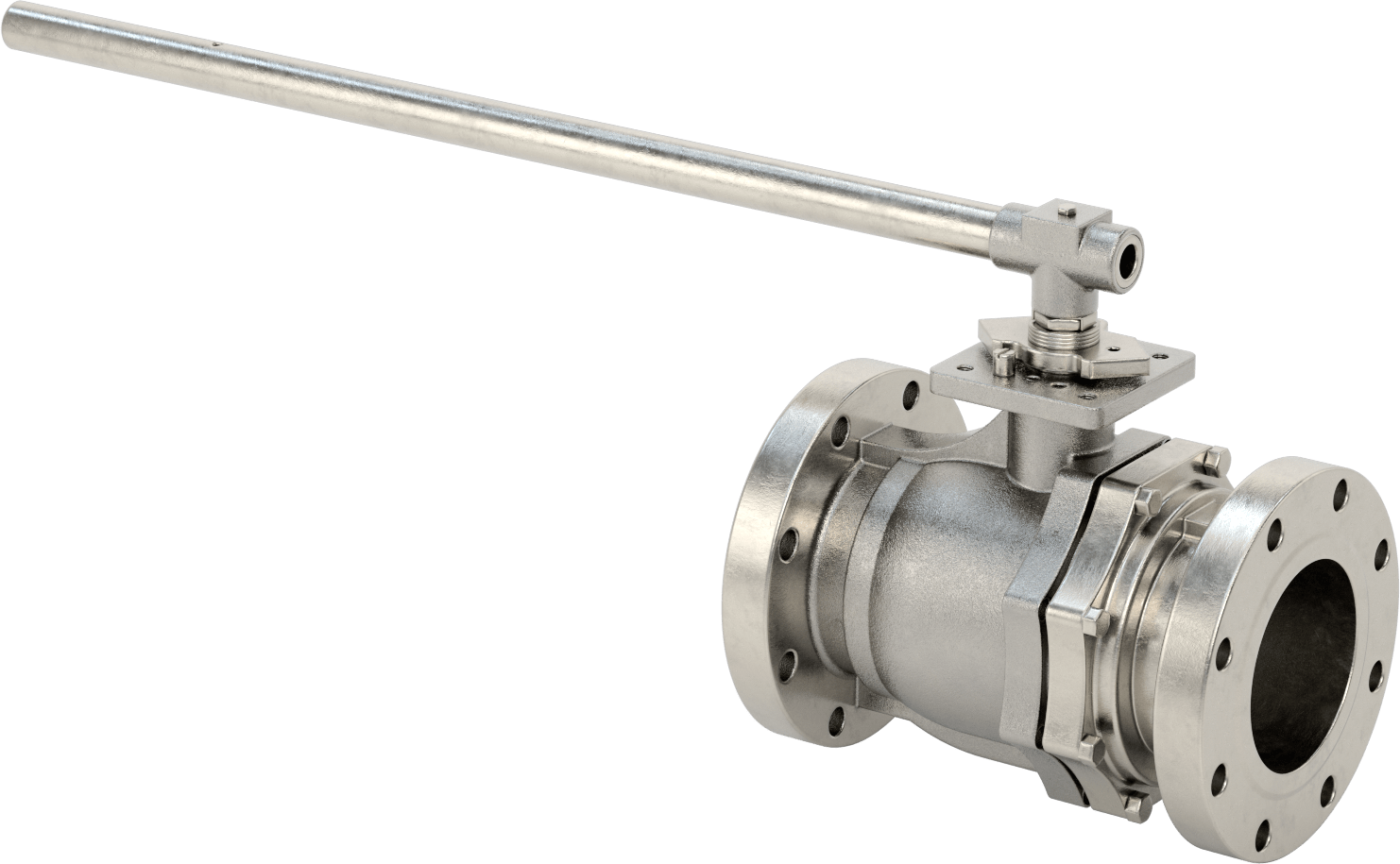

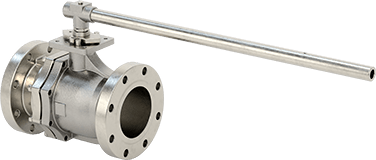

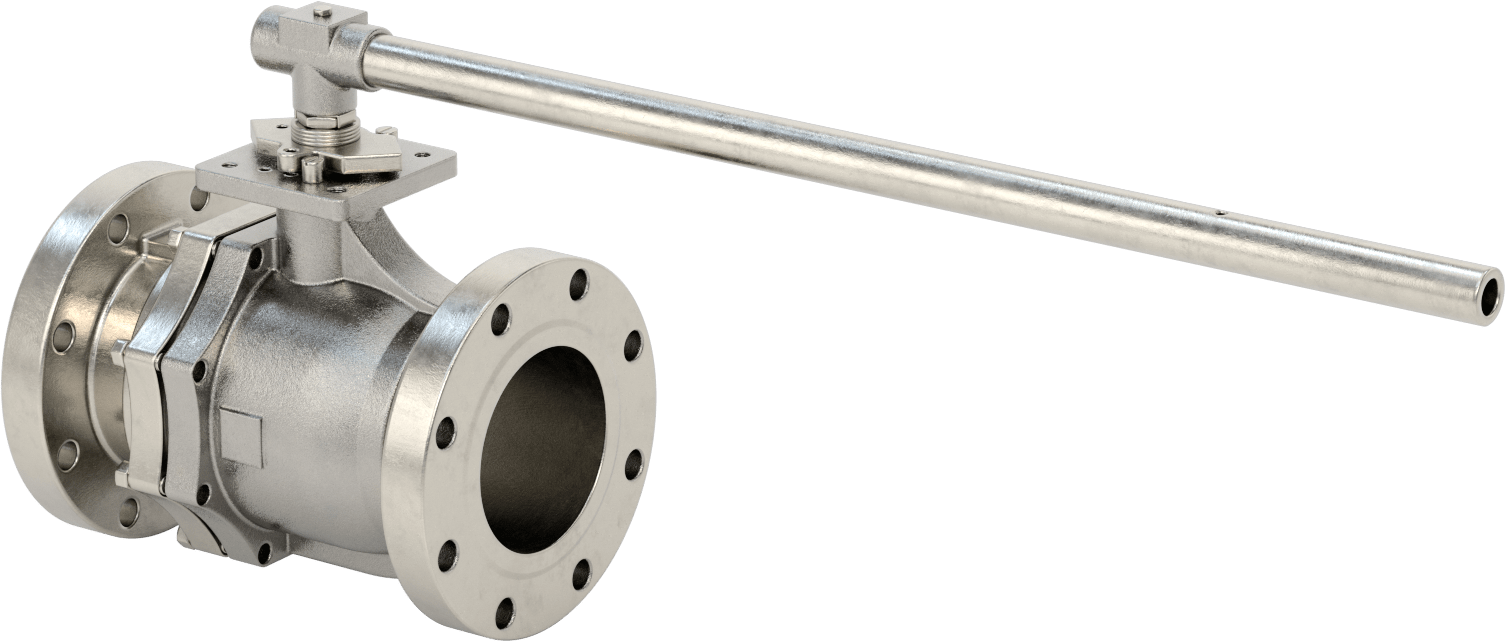

Flanşlı 316 Paslanmaz Çelik Açma/Kapama Vanası, Tam Bağlantı
6 Boru Boyutu, 150 Basınç Sınıfı
₺510.105 Adet
45995K201
1'li paket
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 615.24 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 11"27.94 cm |
| Cıvatalar | |
| Çap | 9 1/2"24.13 cm |
| Delik Sayısı | 8 |
| Delik Boyutu | 0.88"2.24 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 5,070 |
| Maksimum Basınç | 275 psi @ 100° F |
| Maksimum Buhar Basıncı | 100 psi @ 365° F |
| Sıcaklık Aralığı | 0° ila 500° F |
| Vakum Değeri | 28 in. Hg |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 15 1/2"39.37 cm |
| Maksimum Kelepçe Çapı İçin | 3/4"1.90 cm |
| Toplam | |
| Yükseklik | 17 3/16"43.66 cm |
| Uzunluk | 45 1/4"1.15 m |
| Aktüatör Montaj Deliği Diş Boyutu | M12 × 1.75 mm |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Buhar |
| Karşılanan Teknik Özellikler | ANSI/ASME B16.10, ANSI/ASME B16.34, ANSI/ASME B16.5 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Amonyak, Argon, Bütan, Karbondioksit, Klorlu Su, Klor, Sitrik Asit, Deiyonize Su, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Metil Etil Keton, Mineral Yağ, Doğal Gaz, Neon, Nitrik Asit, Azot, Yağ, Fosforik Asit, Propan, Tuzlu Su, Sodyum Hidroksit, Sodyum Hipoklorit, Buhar, Sülfürik Asit, Toluen, Su, Xenon, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
Bu vanaları ANSI flanşlarına cıvatalayın. Kilitlenebilir kolu, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir. Hepsinde bir aktüatör takmak için dört montaj deliği bulunur, böylece bunları manuel vanalardan otomatik vanalara dönüştürebilirsiniz.
316 paslanmaz çelik vanalar, dökme demir ve çelik vanalara göre korozyona karşı daha dayanıklıdır.
Tam geçitli vanalar akışı kısıtlamaz. Basınç sınıfı 150 vanalar standarttır ve çoğu düşük basınçlı uygulamada çalışır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
