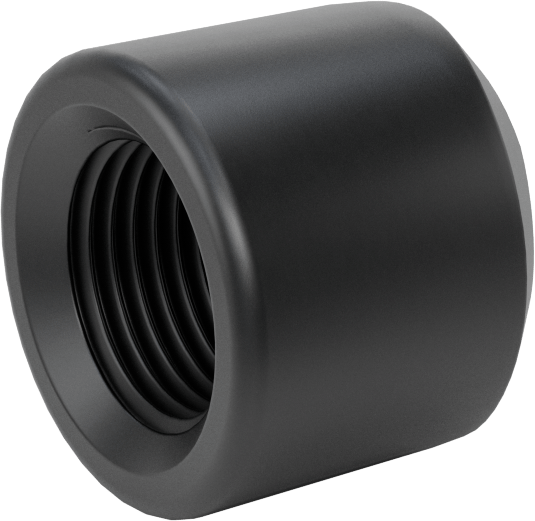

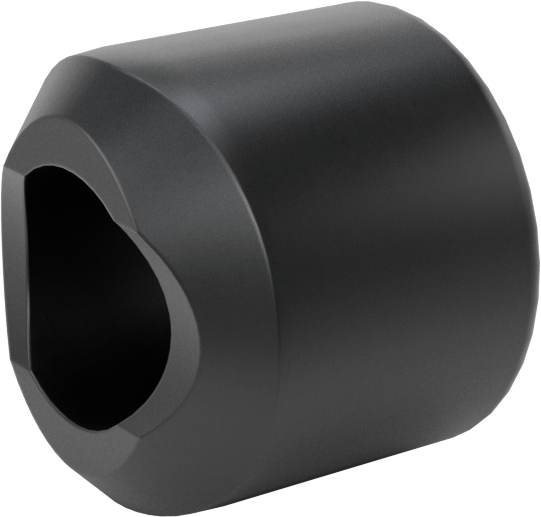

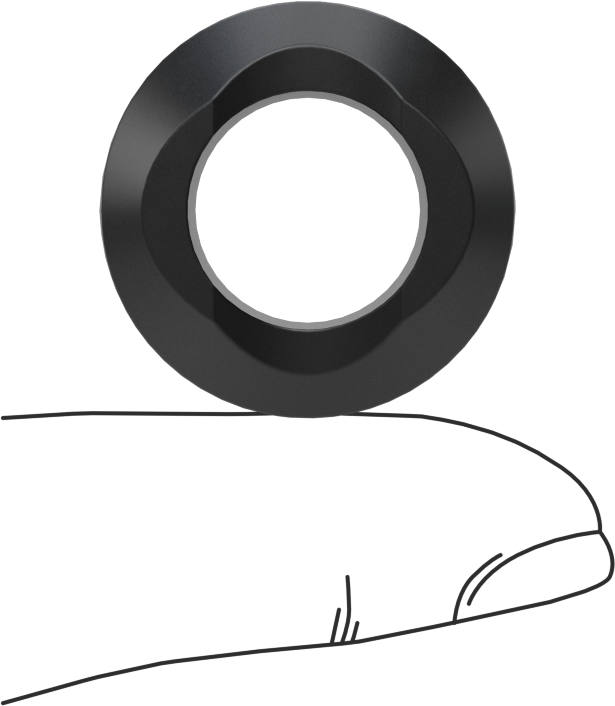

Yüksek Basınçlı Çelik T Çıkışı
3/8 NPT Dişi x Alın Kaynağı, 3/8 ila 1 Boru Boyutu için
| Kare Tırnak Boyutu için | Hava, Hidrolik Sıvı, Doğal Gaz, Yağ, Buhar, Su |
| Şekil | T-Parçası |
| Tip | Çıkış |
| İmalat | Dövme |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Bağlantı | NPT Dişi × Alın Kaynağı |
| Boru Çapı | 3/80.95 cm |
| Dash Boyutu | 06 |
| Boru Çapı İçin | 3/8 ila 1 |
| Yükseklik | 13/16"2.06 cm |
| ID | 0.562"1.43 cm |
| Duvar Kalınlığı | 0.279"0.71 cm |
| Yapı | Dikişsiz |
| Maksimum Basınç | 3,000 psi @ 72° F |
| Maksimum Buhar Basıncı | 300 psi @ 360° F |
| Malzeme | Çinko-Fosfat Kaplı Çelik |
| Boru için | |
| Çizelge | 160 |
| Malzeme | Çelik |
| Flanş için | |
| Sınıf | 1500 |
| Malzeme | Çelik |
| Karşılanan Teknik Özellikler | ASME B16.11, ASME B16.9, ASME B31.1, ASME B31.3, ASTM A105, MSS SP-97 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 730799.4000 |
| ECCN | EAR99 |
Bu bağlantı parçaları, yüksek basınçlı uygulamalara dayanabilir. Bunları korozyona maruz kalmayan ortamlarda kullanın.
T bağlantı parçaları, boru boyunca herhangi bir yerde dişli bir çıkış oluşturmanıza olanak tanır. Bunlar, branşman konektörleri olarak da bilinir ve Thredolet ile karşılaştırılabilir. Takmak için, bağlantı parçasının boru boyutuna uygun bir delik açın ve yerine kaynaklayın.
Fosfat kaplı ve çinko-fosfat kaplı bağlantı parçaları bir miktar korozyon direnci sağlar, ancak aşındırıcı ortamlar için tasarlanmamıştır.
Not: Sınıf 3000 bağlantı parçaları için belirtilen maksimum basınç, basınç veya hızda ani değişikliklerin olmadığı koşullar içindir. Uygulamanız için spesifik maksimum çalışma basıncını belirlemek üzere lütfen ASME B16.11'e başvurun.
