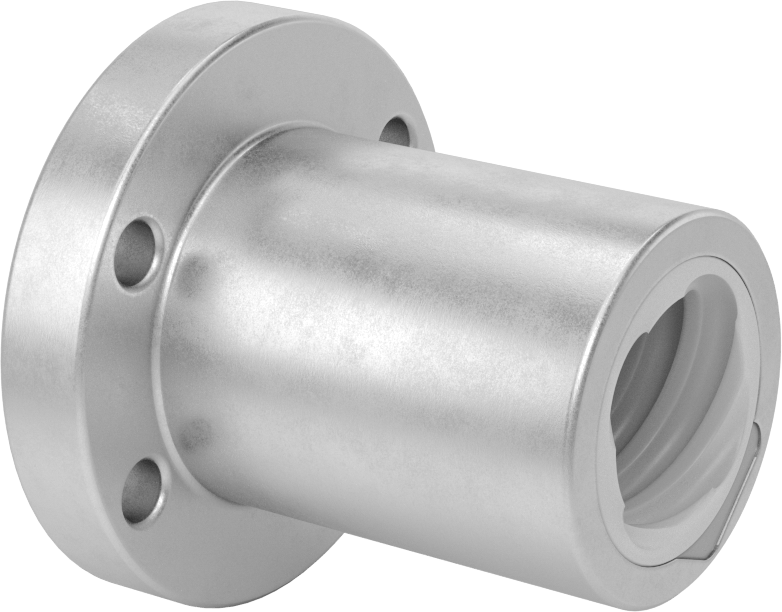

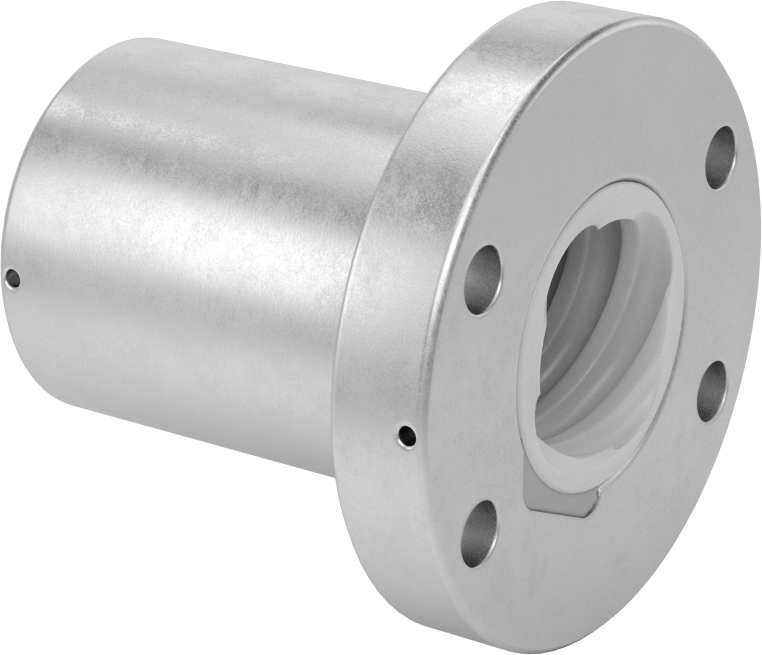

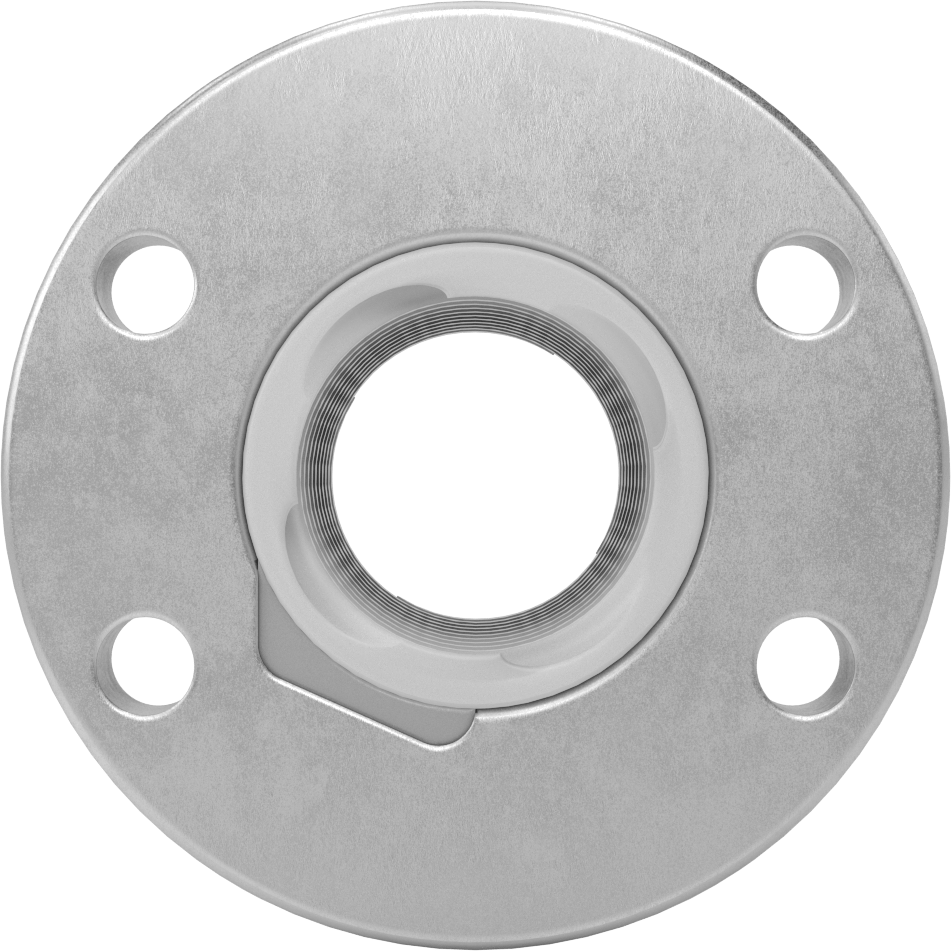

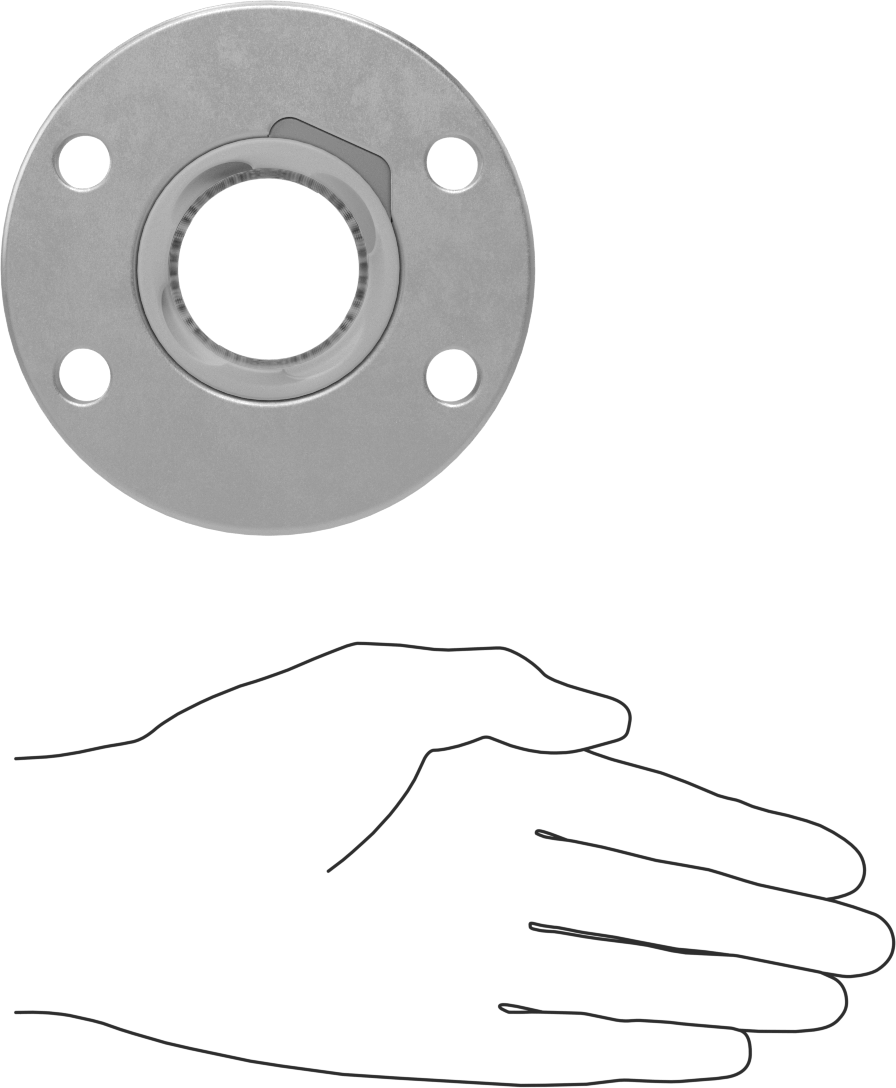

Hızlı Hareketli Flanşlı Bilyalı Somun
M40 Diş Boyutu
| Somun Tipi | Flanş |
| Bileşen | Rulman Somunu |
| Diş Yönü | Sağ El |
| Malzeme | Karbon Çelik |
| Flanş Malzemesi | Karbon Çelik |
| Stil | E |
| Diş Boyutu | M40 |
| Uzunluk | 101 mm |
| Çap | 66 mm |
| Flanş | |
| Çap | 106 mm |
| Kalınlık | 18 mm |
| Diş Başlangıç Sayısı | 4 |
| Dönüş Başına Hareket Mesafesi | 40 mm |
| Cıvata Çemberi Çapı | 85 mm |
| Sertlik | Rockwell C56 |
| Dinamik İtme Yük Kapasitesi | 9,550 lb. |
| Maksimum Boşluk | 0.07 mm |
| Sıcaklık Aralığı | 32° F ila 150° F |
| Isıl İşlem | Sertleştirilmiş |
| Montaj Deliği | |
| Adet | 4 |
| Çap | 11 mm |
| Performans | Hızlı Hareket |
| Ölçü Birimleri | Metrik |
| Diş Tipi | Metrik Top |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848390.9500 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Çoklu diş kanalları (diş başlangıçları olarak da bilinir), tek diş başlangıcına sahip bilyalı vidalara kıyasla daha hızlı doğrusal hareket sağlar. Dahili bilyalı rulmanlar, yüksek hız, hassas konumlandırma ve tekrarlanabilir hareket gerektiren uygulamalarda pürüzsüz, düşük sürtünmeli hareket sağlar. Uyumluluğu sağlamak için, aynı diş boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin. Bilyalı somunlar, bilyalı rulmanları yerinde tutmak için bir tüp ile birlikte verilir. Somunları vidalara takmaya hazır olana kadar tüpü çıkarmayın.
Karbon Çelik — Karbon çelik bilyalı vidalar ve somunlar yüzey sertleştirilmiştir, bu nedenle standart karbon çeliğe göre aşınmaya daha dayanıklıdır. Ancak, siyah oksit alaşımlı çelik vidalar ve somunlara göre korozyona karşı daha az dayanıklıdır.
Dönüş Başına Hareket Mesafesi — Vida adım olarak da bilinen dönüş başına hareket mesafesi, bir top vidasının bir devri sırasında top somununun hareket ettiği mesafedir.
