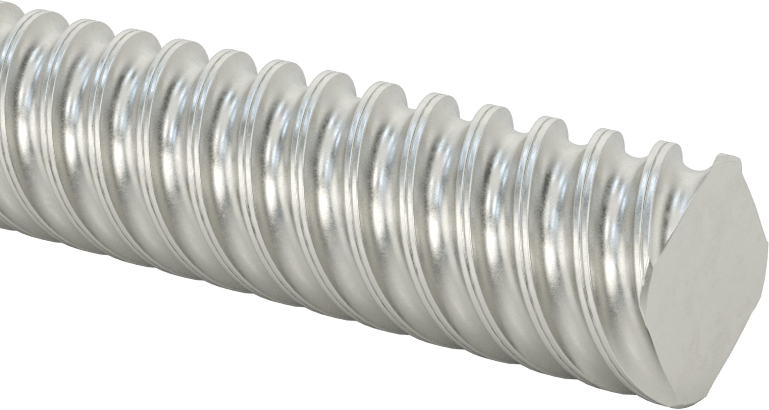

Hızlı Hareketli Bilyalı Vida
M15 Diş, 1000 mm Uzunluk, 20 mm Tur Başına Hareket Mesafesi
| Bileşen | Bilyalı Vida |
| Diş Yönü | Sağ El |
| Malzeme | Karbon Çelik |
| Diş Boyutu | M15 |
| Uzunluk | 1,000 mm |
| Diş Başlangıç Sayısı | 4 |
| Dönüş Başına Hareket Mesafesi | 20 mm |
| Dönüş Başına Hareket Mesafesi Doğruluğu | ±0.05 mm/300 mm |
| Kök Çapı | 12.3 mm |
| Sertlik | Rockwell C56 |
| Çekme Mukavemeti | 95,000 psi6550 bar |
| Sıcaklık Aralığı | 32° F ila 150° F |
| Isıl İşlem | Sertleştirilmiş |
| Performans | Hızlı Hareket |
| Ölçü Birimleri | Metrik |
| Diş İşleme | Haddelenmiş |
| Diş Tipi | Metrik Top |
| Diş Açma | Tam Dişli |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.8000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Çoklu diş kanalları (diş başlangıçları olarak da bilinir), tek diş başlangıcına sahip bilyalı vidalara kıyasla daha hızlı doğrusal hareket sağlar. Dahili bilyalı rulmanlar, yüksek hız, hassas konumlandırma ve tekrarlanabilir hareket gerektiren uygulamalarda pürüzsüz, düşük sürtünmeli hareket sağlar. Uyumluluğu sağlamak için, aynı diş boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin. Bilyalı somunlar, bilyalı rulmanları yerinde tutmak için bir tüp ile birlikte verilir. Somunları vidalara takmaya hazır olana kadar tüpü çıkarmayın.
Karbon Çelik — Karbon çelik bilyalı vidalar ve somunlar yüzey sertleştirilmiştir, bu nedenle standart karbon çeliğe göre aşınmaya daha dayanıklıdır. Ancak, siyah oksit alaşımlı çelik vidalar ve somunlara göre korozyona karşı daha az dayanıklıdır.
Dönüş Başına Hareket Mesafesi — Vida adım olarak da bilinen dönüş başına hareket mesafesi, bir top vidasının bir devri sırasında top somununun hareket ettiği mesafedir.
Kök Çapı — Kök çapı, dişler işlendikten sonra bilyalı vidanın alacağı çapı gösterir.
