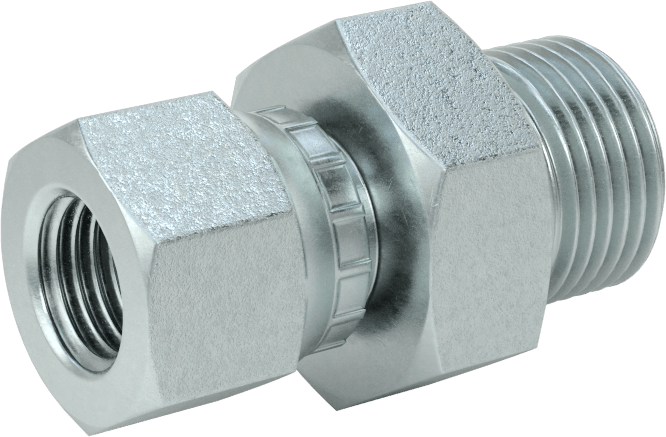

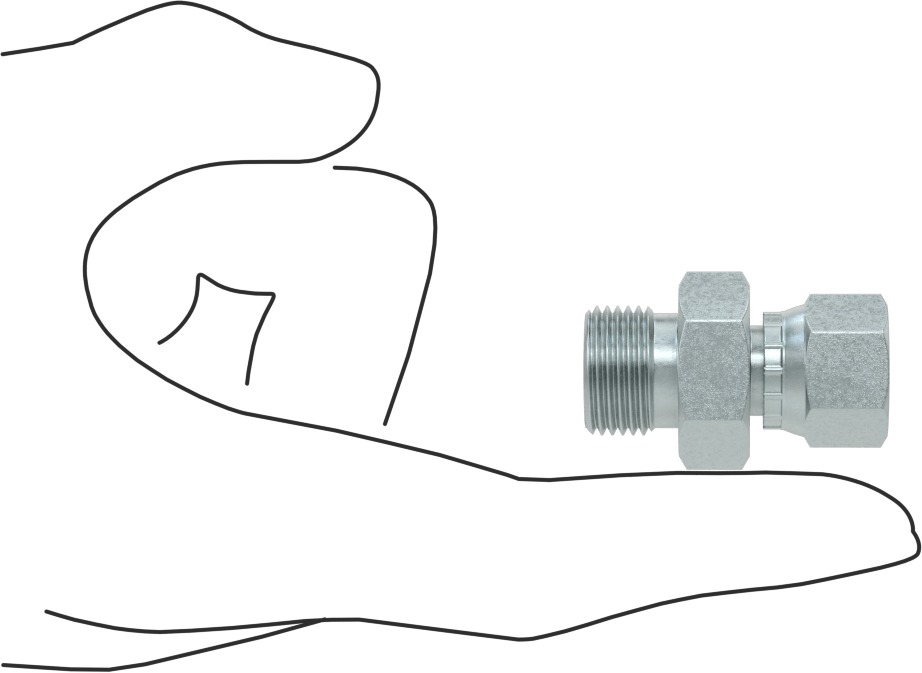

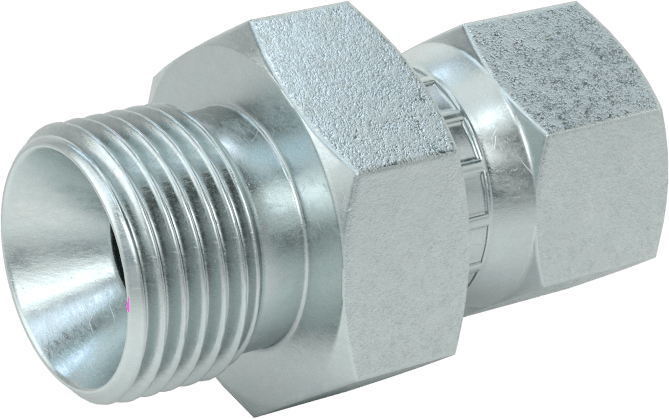

Çelik Boru için 37 Derece Genişletilmiş Bağlantı Parçası, Döner Başlıklı Adaptör
1/4" (0.64 cm) Boru Dış Çapı Dişi x 3/8 (0.95 cm) BSPP Erkek için
| Satış Adı | Bireysel |
| Şekil | Düz |
| Tip | Adaptör |
| Döner Tipi | Sıkılana Kadar Döner |
| Boru Bağlantısı | |
| Bağlantı Stili | Genişletilmiş |
| Genişletilmiş Bağlantı Tipi | İç |
| Genişletme Açısı | 37° |
| Cins | Dişi |
| Diş Tipi | UN/UNF (JIC) |
| Diş Boyutu | 7/16"-201.11 cm |
| Dash Boyutu | 04 |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Boru Bağlantısı | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Diş Tipi | BSPP |
| Dash Boyutu | 06 |
| Boru Çapı | 3/80.95 cm |
| Kare Tırnak Boyutu için | Hava, Kesme Yağı, Akaryakıt, Hidrolik Sıvı, Mineral Yağ |
| Malzeme | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Somun Malzemesi | Çinko Kaplı Çelik |
| Maksimum Basınç | 5,500 psi @ 72° F |
| Sıcaklık Aralığı | -20° ila 212° F |
| Uzunluk | 1 7/16"3.65 cm |
| Kare Şaft Boyutu için | Çelik |
| Yığın Yönü için | Dikişsiz |
| Karşılanan Teknik Özellikler | SAE J514 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 730799.2000 |
| ECCN | EAR99 |
JIC (Joint Industrial Council) bağlantı parçaları olarak da bilinen bu parçalar, 37° açılı borularda sıkı bir metal-metal sızdırmazlık sağlar. Her boru ucu için bir somun ve bir manşon (ferrule) gerektirir. Somunlar ve manşonlar ayrı olarak satılır. Bağlantı parçaları, yeterli korozyon direnci için çinko kaplı çeliktir.
Sızıntıları önlemek için, UN/UNF (SAE Düz) erkek dişlerde bir conta bulunur. Metrik ve BSPP erkek dişlerde ise bir conta veya bir conta ve pul bulunur.
Sıkılana kadar dönebilen bağlantı parçaları, kolay kurulum için 360° dönebilen yerleşik bir somuna sahiptir.
Dişli boru uçlu bağlantı parçaları, başka bir bağlantı parçasının erkek boru ucu ile birleşen iç konikliğe sahiptir.
