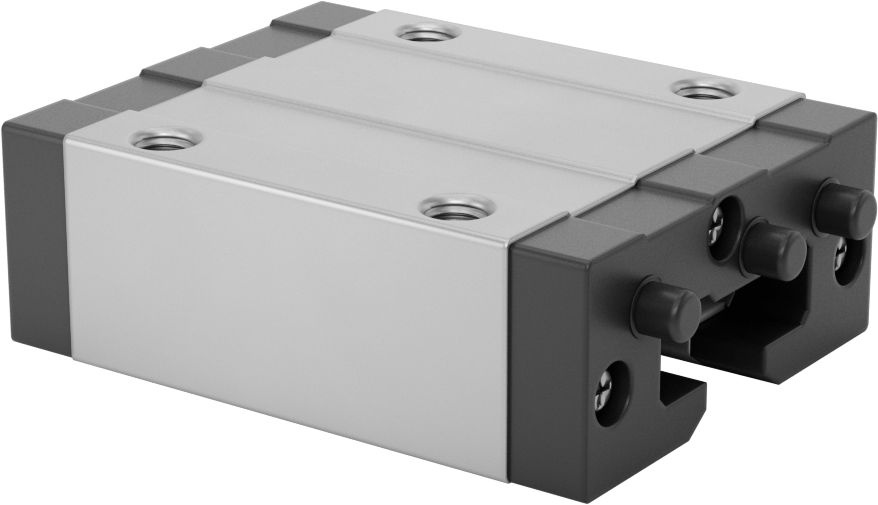

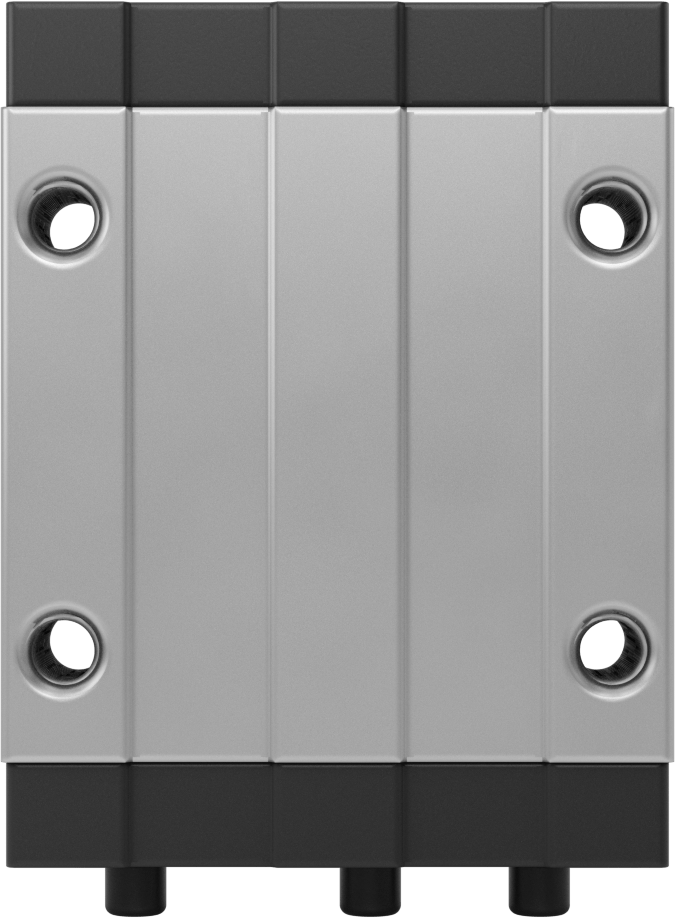

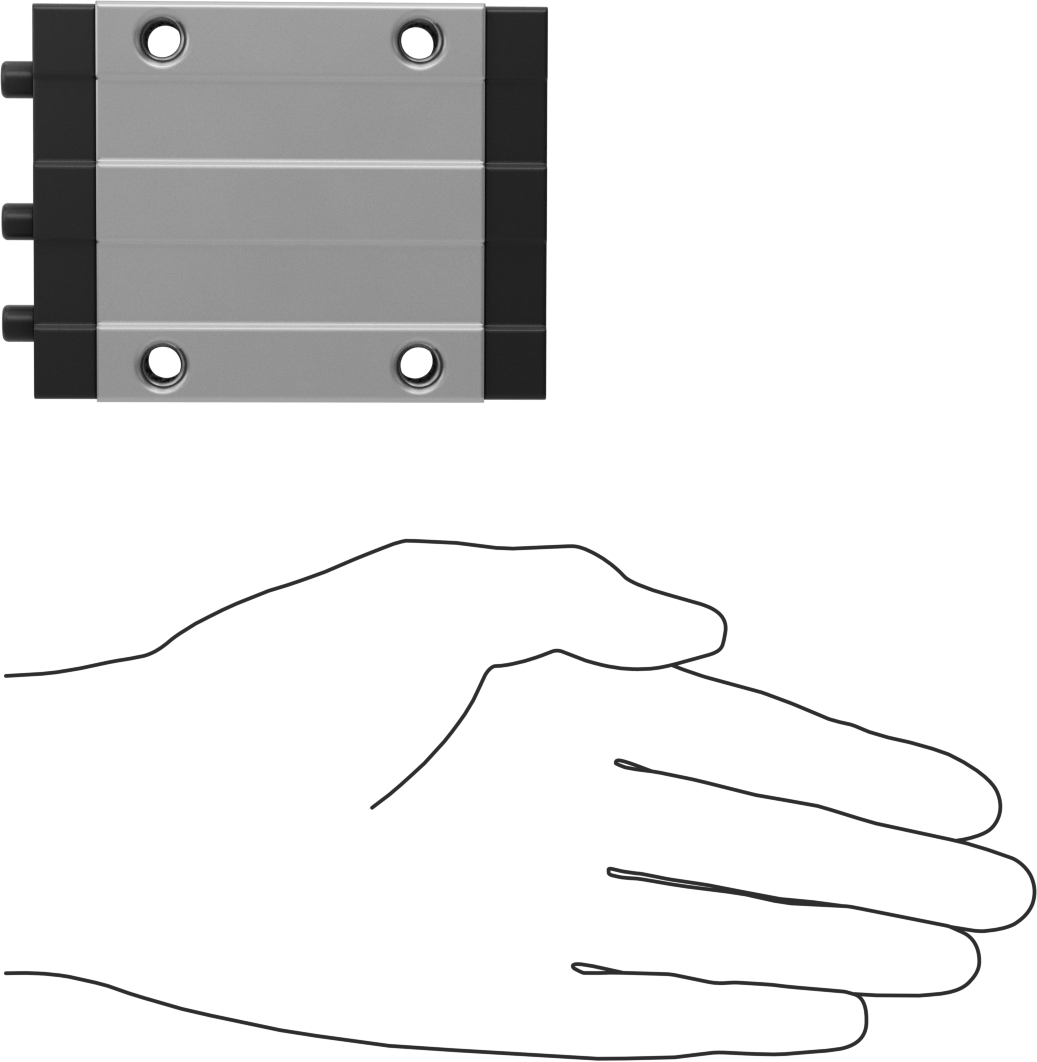

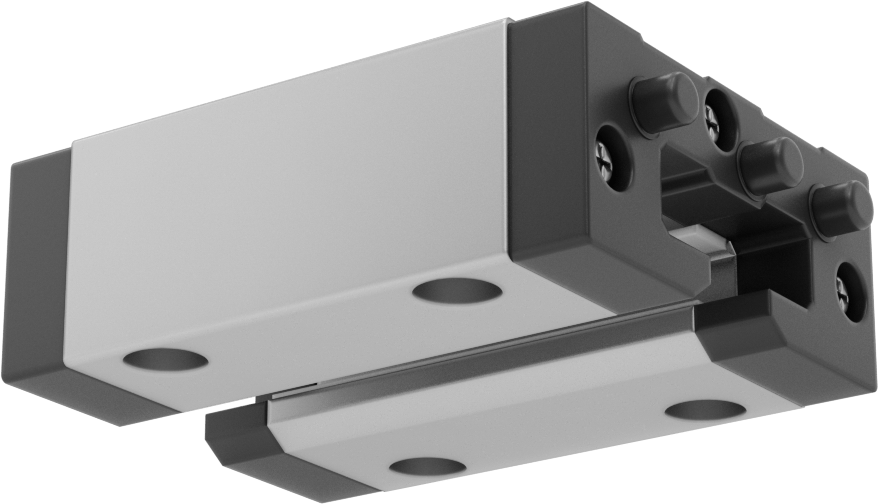

Kendinden Hizalamalı Kovanlı Rulman Taşıyıcı, Paralel Ray Hatalı Hizalaması için
23 mm Genişlikte Ray için
₺13.341 Adet
4542N16
1'li paket
| Taşıyıcı ve Kılavuz Ray Tipi | Kovanlı Yatak |
| Rulman Tipi | Manşon |
| Ray Hizalama Stili için | Kendinden Hizalamalı |
| Ray Sapma Türü İçin | Paralellik |
| Ray Genişliği İçin | 23 mm |
| Statik Yük Kapasitesi | 2,200 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 47 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 90 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 47 ft.-lbs. |
| Paralellik Sapma Dayanımı | 0.5 mm |
| Toplam Yükseklik | 36 mm |
| Taşıyıcı Genişliği | 70 mm |
| Taşıyıcı Uzunluğu | 90 mm |
| Taşıyıcı Malzemesi | Alüminyum |
| Yatak Malzemesi | PTFE Plastik |
| Maksimum Sıcaklık | 88°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M8 |
| Delik Diş Adımı | 1.25 mm |
| Delik Derinliği | 24.8 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Gerekli Değil |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürün | Eloksallı Alüminyum Kılavuz Raylar |
Bu kendinden hizalamalı taşıyıcılardaki yüzer yatak, raylar arasındaki hizasızlığı telafi etmek için ayarlanır, böylece taşıyıcılarınız yine de birlikte hareket eder. Tam bir sistem için, bir tarafta kendinden hizalamalı bir taşıyıcı ve ray, diğer tarafta ise sabit hizalamalı bir taşıyıcı ve ray gerekir (hepsi ayrı satılır).
Paralel ray hizasızlığı için taşıyıcılar, bir ray düzken diğerinin hafif bir açıyla monte edildiği durumlarda bunu telafi eder.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir. Taşıyıcılar ters veya dikey bir yüzeye monte edildiğinde yük kapasitesi azalır.
