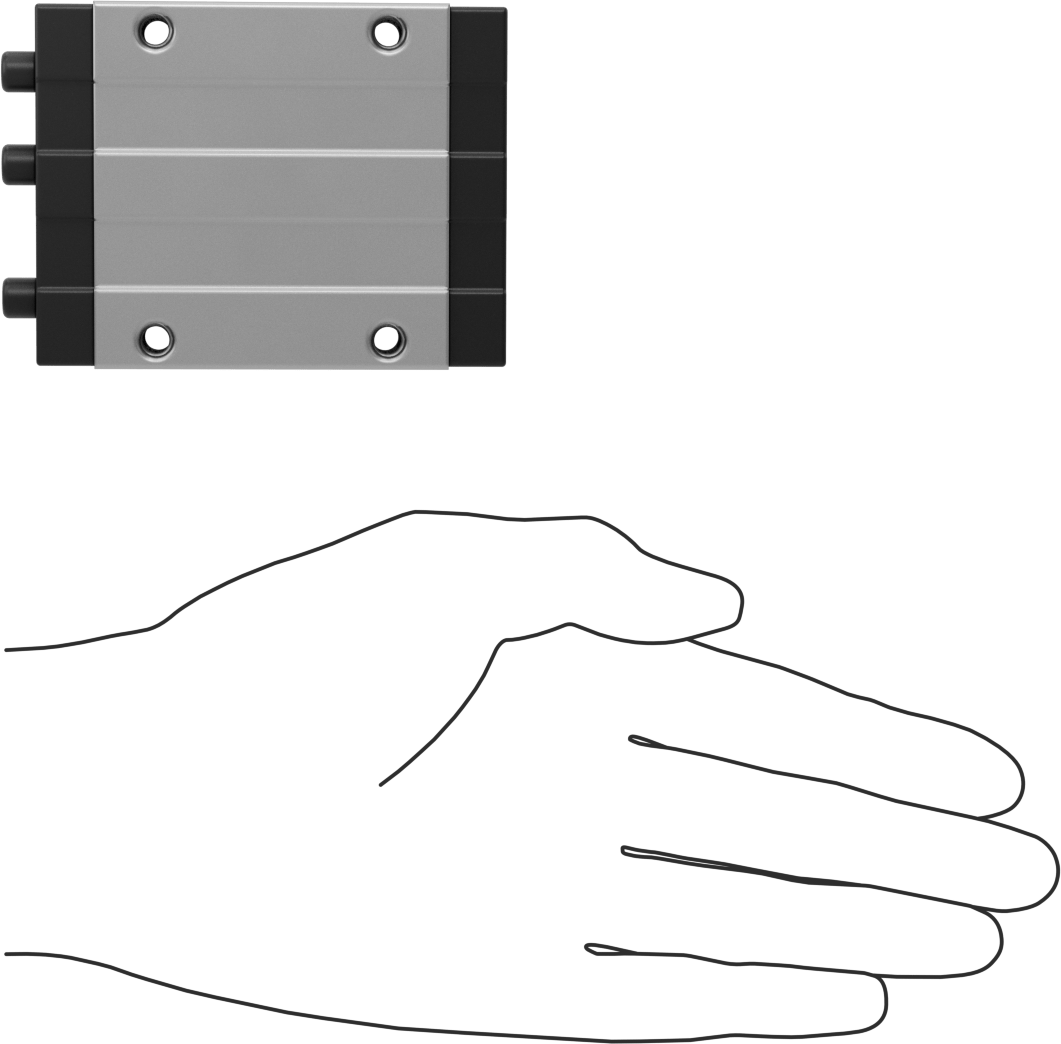

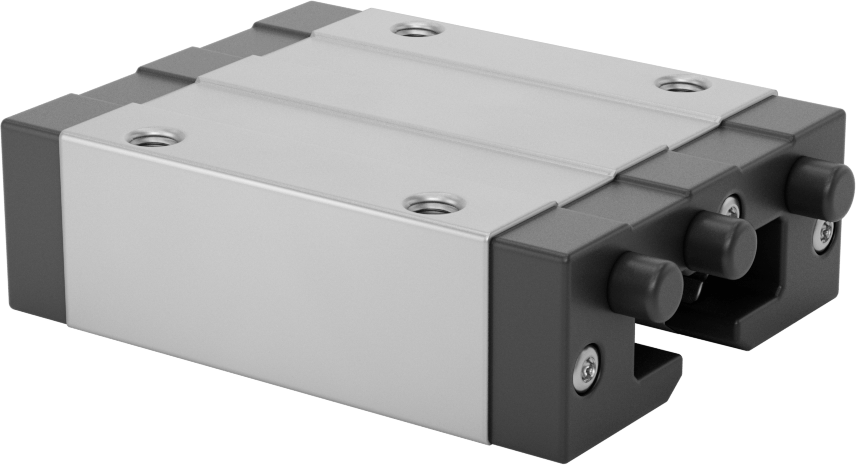

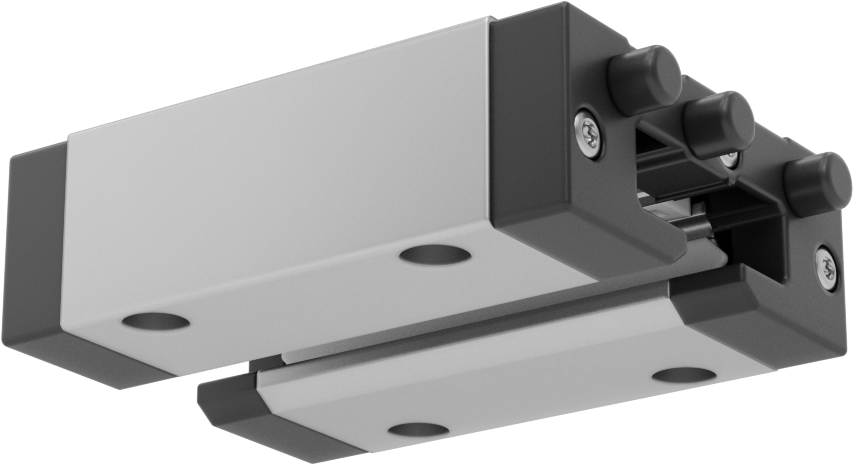

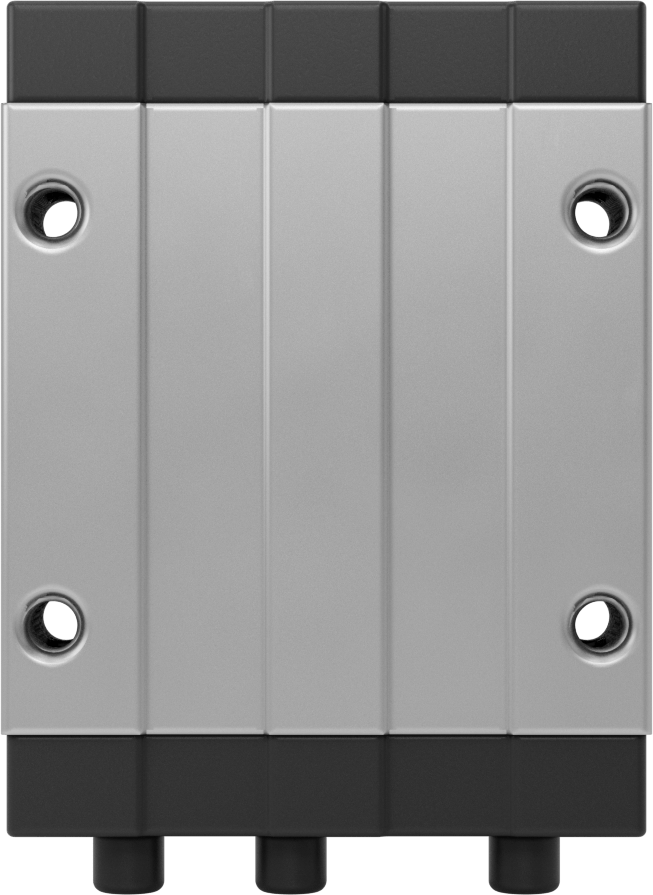

Kendinden Hizalamalı Kovanlı Rulman Taşıyıcı, Eksenel Ray Hatalı Hizalama için
20 mm genişlikte ray için
₺11.142 Adet
4542N13
1'li paket
| Taşıyıcı ve Kılavuz Ray Tipi | Kovanlı Yatak |
| Rulman Tipi | Manşon |
| Ray Hizalama Stili için | Kendinden Hizalamalı |
| Ray Sapma Türü İçin | Eksenel |
| Ray Genişliği İçin | 20 mm |
| Statik Yük Kapasitesi | 1,650 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 33 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 60 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 33 ft.-lbs. |
| Eksenel Yanlış Hizalama Kapasitesi | 0.5 mm |
| Toplam Yükseklik | 30 mm |
| Taşıyıcı Genişliği | 63 mm |
| Taşıyıcı Uzunluğu | 81 mm |
| Taşıyıcı Malzemesi | Alüminyum |
| Yatak Malzemesi | PTFE Plastik |
| Maksimum Sıcaklık | 88°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M6 |
| Delik Diş Adımı | 1 mm |
| Delik Derinliği | 19.8 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Gerekli Değil |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürün | Eloksallı Alüminyum Kılavuz Raylar |
Bu kendinden hizalamalı taşıyıcılardaki yüzer yatak, raylar arasındaki hizasızlığı telafi etmek için ayarlanır, böylece taşıyıcılarınız yine de birlikte hareket eder. Tam bir sistem için, bir tarafta kendinden hizalamalı bir taşıyıcı ve ray, diğer tarafta ise sabit hizalamalı bir taşıyıcı ve ray gerekir (hepsi ayrı satılır).
Eksenel ray hizasızlığı için taşıyıcılar, raylar tam olarak aynı yüksekliğe monte edilmediğinde bu durumu telafi eder.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir. Taşıyıcılar ters veya dikey bir yüzeye monte edildiğinde yük kapasitesi azalır.
