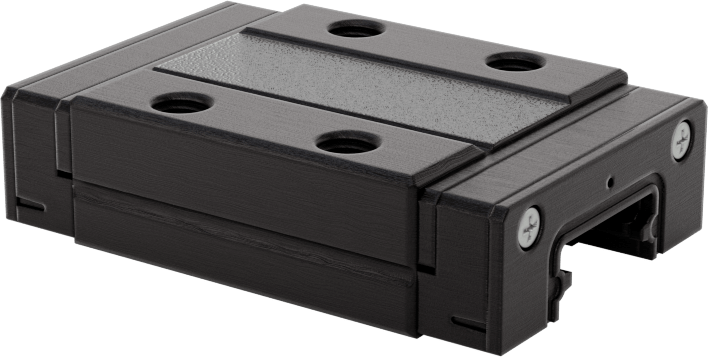

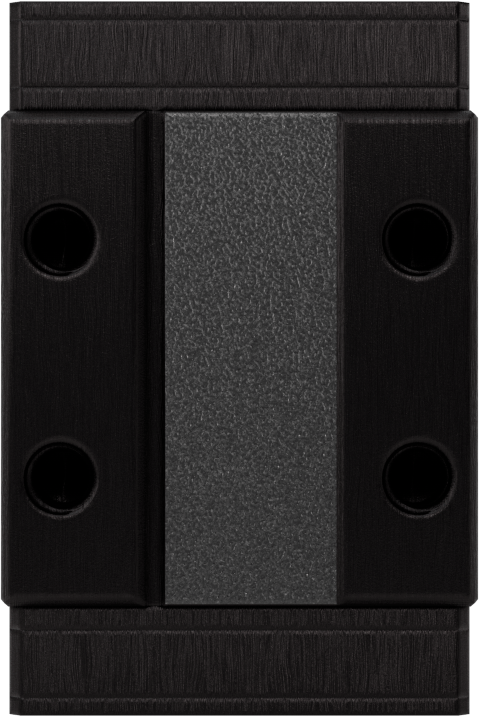

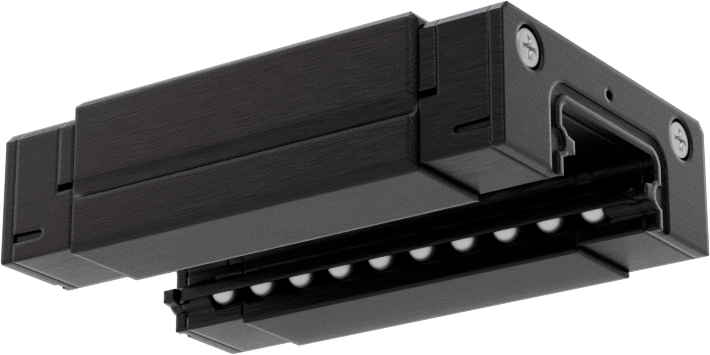

Ultra Korozyona Dayanıklı Bilyalı Rulman Taşıyıcı, Yansıma Önleyici
9 mm genişlikte ray için
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 9 mm |
| Dinamik Yük Kapasitesi | 400 lbs. |
| Statik Yük Kapasitesi | 620 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 6.7 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 9.4 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 5.6 ft.-lbs. |
| Toplam Yükseklik | 10 mm |
| Taşıyıcı Genişliği | 20 mm |
| Taşıyıcı Uzunluğu | 30 mm |
| Taşıyıcı Malzemesi | Siyah Krom Kaplamalı 440 Paslanmaz Çelik |
| Yatak Malzemesi | 440 Paslanmaz Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 99°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M3 |
| Delik Diş Adımı | 0.5 mm |
| Delik Derinliği | 3 mm |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Yağlama Deliği |
| Yağlama Deliği Çapı | 1.5 mm |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürün | Siyah Krom Kaplamalı 440 Paslanmaz Çelik Kılavuz Raylar |
Siyah krom kaplama ışığı dağıtır ve yansıyan ışığın ekipmanın arızalanmasına neden olmasını önler. Işığa duyarlı fotosensörler veya kameralar kullanan hassas konumlandırma sistemleri için idealdir. Bu kaplama ayrıca, 440 paslanmaz çeliğe kıyasla iki kat daha fazla paslanmaya karşı direnç gösterir. Bilyalı rulmanlara sahip oldukları için, yüksek hız ve yüksek yük uygulamalarında hassas hareket sağlamak üzere kovanlı ve makaralı rulmanlı taşıyıcılara göre daha az sürtünmeyle çalışırlar. Ancak, tozlu ve ıslak ortamlara kovanlı rulmanlar kadar dayanıklı değildirler. Bu taşıyıcılar, flanşlı taşıyıcılardan daha dar olan standart bir profile sahiptir, bu da onları dar alanlar için daha uygun hale getirir.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir. Taşıyıcılar ters veya dikey bir yüzeye monte edildiğinde yük kapasitesi azalır.
