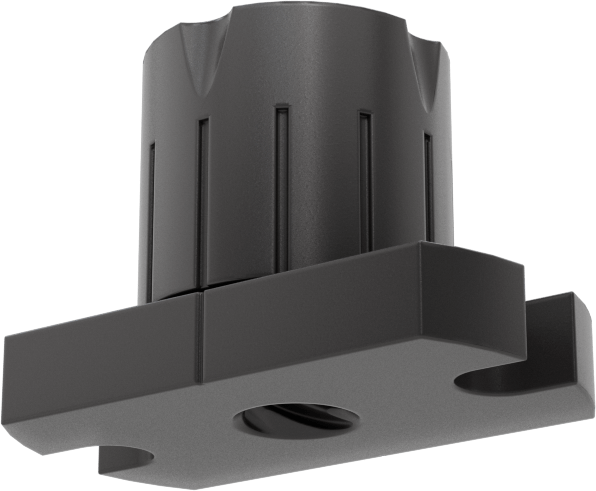

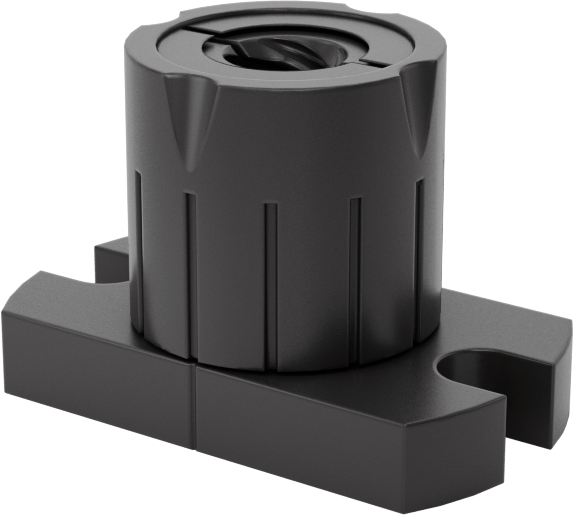

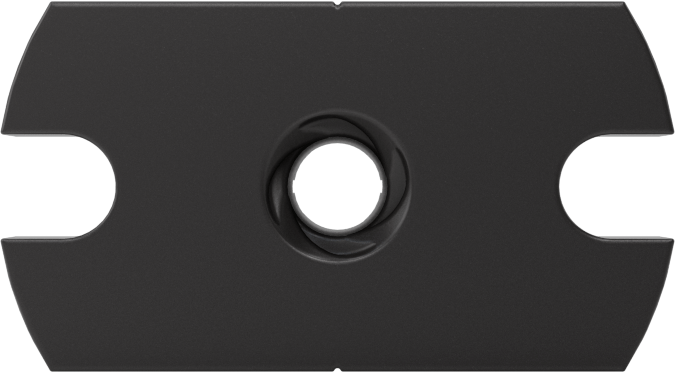

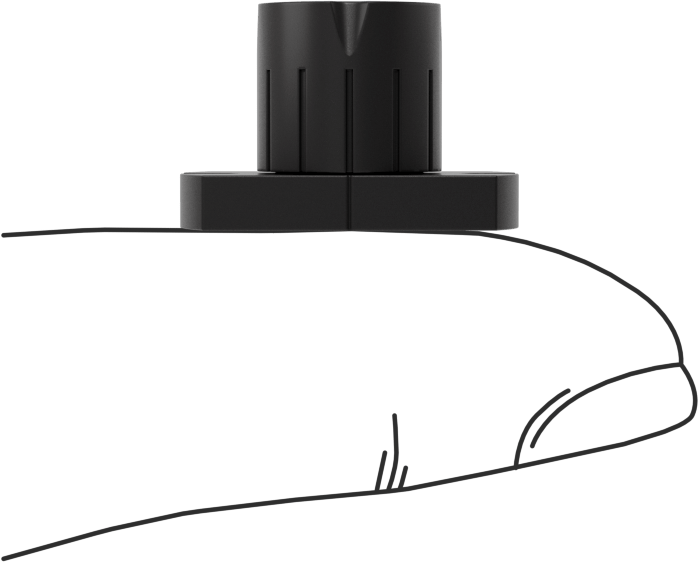

Flanş Somunu
M4 x 1 mm Boyut, Hızlı Hareketli Ultra Hassas Kurşun Vida için 4 Diş Başlangıcı
| Somun Tipi | Flanş |
| Bileşen | Somun |
| Diş Yönü | Sağ El |
| Malzeme | PEEK |
| Özellikler | Aşınmayı Telafi Eden İç O-Ring |
| Stil | D |
| Diş Boyutu | M4 × 1 mm |
| Uzunluk | 31/64"1.23 cm |
| Çap | 0.406"1.03 cm |
| Flanş | |
| Genişlik | 3/4"1.90 cm |
| Yükseklik | 13/32"1.03 cm |
| Kalınlık | 1/8"0.32 cm |
| Diş Tipi | Metrik Yuvarlak Trapez |
| Hız Oranı | 4:1 |
| Cıvata Çemberi Çapı | 19/32"1.51 cm |
| Diş Başlangıç Sayısı | 4 |
| Dönüş Başına Hareket Mesafesi | 4 mm |
| Sertlik | Durometre 83D |
| Çekme Mukavemeti | Derecelendirilmemiştir |
| Dinamik İtme Yük Kapasitesi | 4 lb. |
| Montaj Deliği Sayısı | 2 |
| Flanş Sertliği | Durometre 83D |
| Flanş Malzemesi | PEEK |
| Minimum Sıcaklık | Derecelendirilmemiştir |
| Maksimum Sıcaklık | 82°C |
| Montaj Deliği Çapı | 7/64"0.28 cm |
| Performans | Hızlı Hareket, Ultra Hassas |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.9000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Çoklu diş kanalları (diş başlangıçları olarak da bilinir), tek diş başlangıcına sahip kılavuz vidalara göre daha hızlı doğrusal hareket sağlar. Metrik Hassas Acme Kılavuz Vidaları ve Somunlarından daha az boşluk (oynaklık) ile çalışan bu kılavuz vidaları ve somunlar, otomatik sistemlerde daha uzun somun ömrü ve daha güvenilir hareket sağlar. Uyumluluğu sağlamak için, aynı diş boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin.
Aşınmayı Telafi Eden İç O-Ring—Aşınmayı telafi eden iç O-ringli flanş somunları, geri tepmeye direnerek somunları yerinde tutar ve dişleri aşınmaya başladığında bile sıkı bir oturuş sağlar. Genellikle 3D baskı ve robotik uygulamalarda kullanılırlar.
Dönüş Başına Hareket Mesafesi—Dönüş başına hareket mesafesi, vida adım mesafesi olarak da bilinir ve bir somunun kılavuz vidadaki bir dönüşle hareket ettiği mesafedir.
