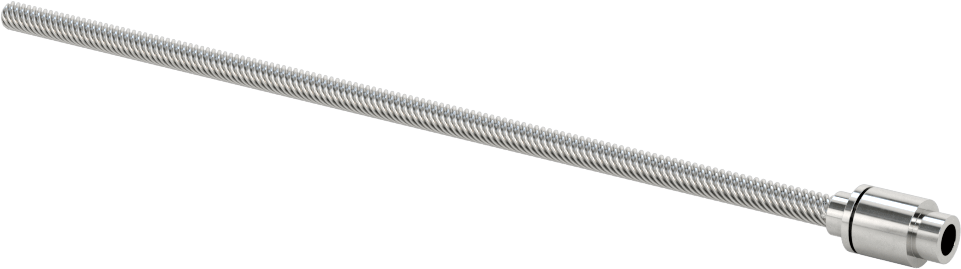

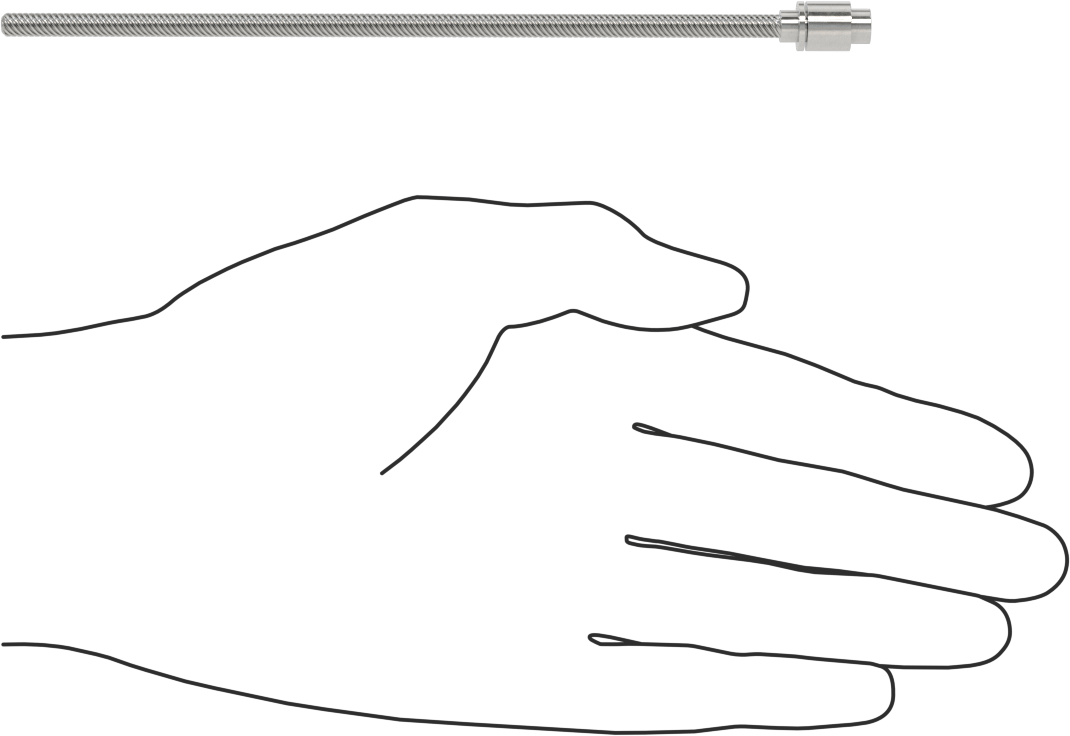

Hızlı Hareketli Ultra Hassas Kılavuz Vida, Tek Bağlantı Ucu
M4 x 1 mm Boyut, 8 Diş Başlangıcı, 8,5 mm Çap
| Bileşen | Adım Vidası |
| Uç Tipi | Bağlantı Elemanı, Dişli |
| Diş Yönü | Sağ El |
| Malzeme | 17-4 PH Paslanmaz Çelik |
| Diş Boyutu | M4 × 1 mm |
| Uzunluk | 150 mm |
| Diş Tipi | Metrik Yuvarlak Trapez |
| Uç | |
| Çap | 8.5 mm |
| Uzunluk | 15.5 mm |
| Mil Çapı İçin | 4 mm |
| Hız Oranı | 8:1 |
| Diş Başlangıç Sayısı | 8 |
| Dönüş Başına Hareket Mesafesi | 8 mm |
| Dönüş Başına Hareket Mesafesi Doğruluğu | ±0.15 mm/300 mm |
| Sertlik | Rockwell C35 |
| Çekme Mukavemeti | 145,000 psi9997 bar |
| Performans | Hızlı Hareket, Ultra Hassas |
| Ölçü Birimleri | Metrik |
| Diş Açma | Tam Dişli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.8000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Çoklu diş kanalları (diş başlangıçları olarak da bilinir), tek diş başlangıcına sahip kılavuz vidalara göre daha hızlı doğrusal hareket sağlar. Metrik Hassas Acme Kılavuz Vidaları ve Somunlarından daha az boşluk (oynaklık) ile çalışan bu kılavuz vidaları ve somunlar, otomatik sistemlerde daha uzun somun ömrü ve daha güvenilir hareket sağlar. Uyumluluğu sağlamak için, aynı diş boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin.
Bağlantı Ucu — Tek bağlantı uçlu vidalar, ek işleme gerektirmeden milinize doğrudan bağlanır. Takıldıktan sonra kilit somununu sıkın.
Dönüş Başına Hareket Mesafesi—Dönüş başına hareket mesafesi, vida adım mesafesi olarak da bilinir ve bir somunun kılavuz vidadaki bir dönüşle hareket ettiği mesafedir.
