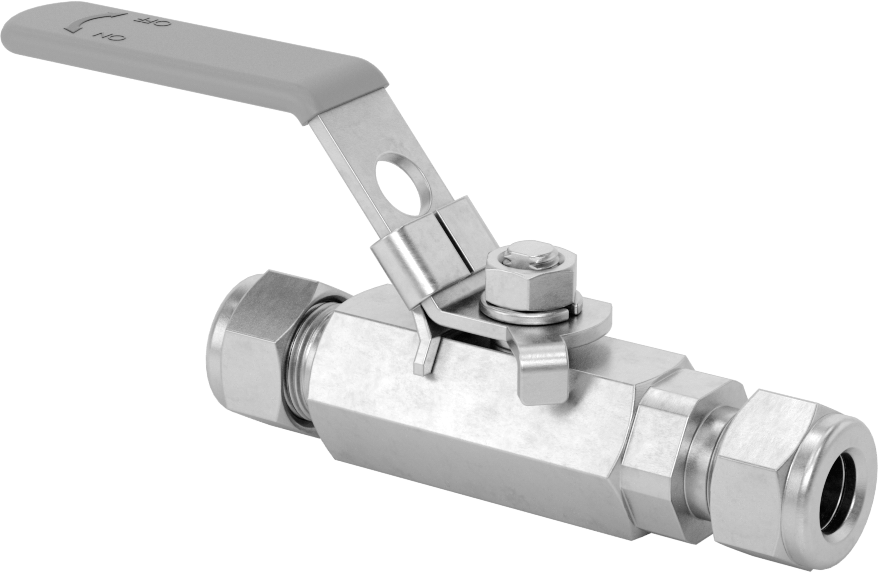

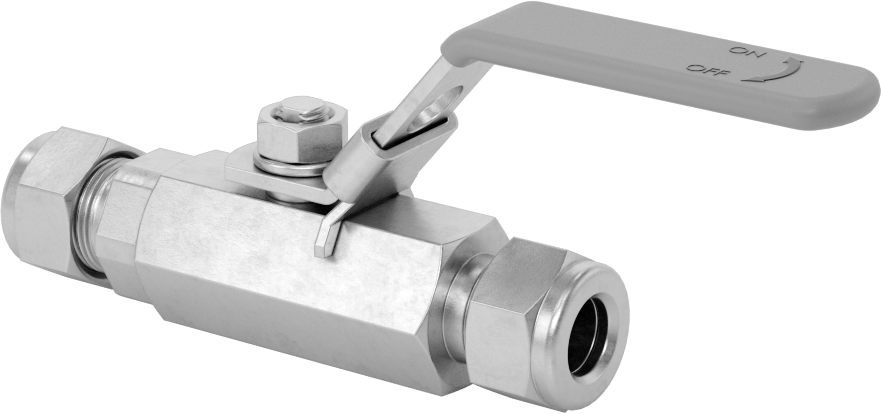

Kilitlenebilir Kollu Açma/Kapama Vanası
10 mm Dış Çaplı Boru için Yor-Lok Bağlantı Parçaları
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Yor Lok |
| Cins | Dişi |
| Kare Boru İç Genişliği için | 10mm |
| Akış Katsayısı (Cv) | 2.6 |
| Maksimum Basınç | 2000 psi @ 100° F |
| Sıcaklık Aralığı | -30° ila 400° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 3 9/16"9.05 cm |
| Maksimum Kelepçe Çapı İçin | 11/32"0.87 cm |
| Toplam | |
| Yükseklik | 2"5.08 cm |
| Uzunluk | 5"12.70 cm |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Argon, Metil Etil Keton, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Toluen, Su, Xenon, Ksilen |
| Orta | Sitrik Asit (%25 Konsantrasyon), İçme Suyu, Metanol, Mineral Solvent |
| Yetersiz | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İsrail |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
Ekstra kavrama gücü ve sağlam sızdırmazlık için, bu vanalardaki Yor-Lok bağlantı parçaları, somunu sıkarken boruya kenetlenen iki manşona sahiptir. Tüm ürünler Swagelok®, Let-Lok ve Parker A-Lok bağlantı parçalarıyla uyumludur. Valfler standart bağlantı noktalıdır, bu nedenle akışı hafifçe kısıtlarlar.
316 paslanmaz çelik vanalar, sade ve nikel kaplı pirinç vanalara göre korozyona karşı daha dayanıklıdır.
Kol tutamakları açıp kapatması kolaydır; tüm tutamak türleri arasında en yüksek kaldıraç gücünü sağlar. Kilitlenebilir kol tutamakları, bir asma kilit (ürünle birlikte verilmez) kullanılarak sabitlenebilir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
