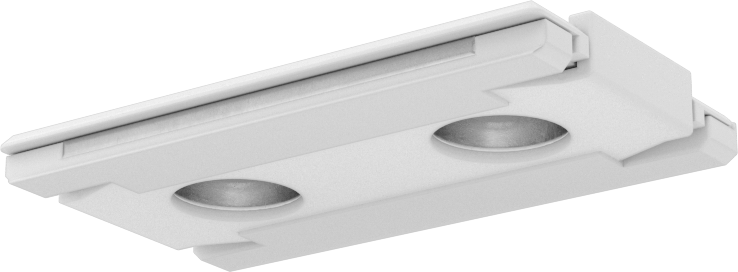

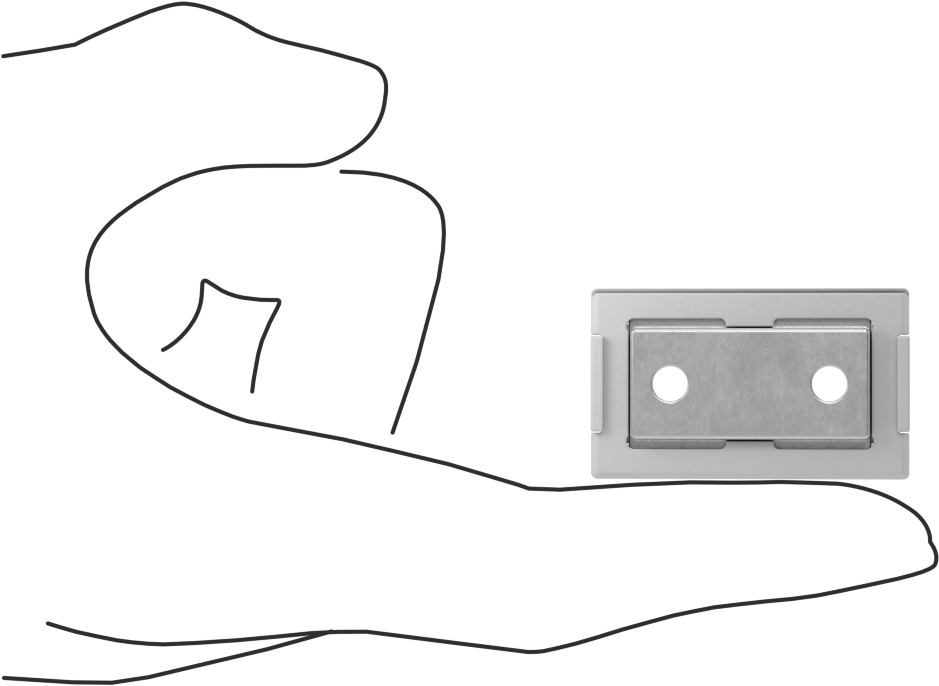

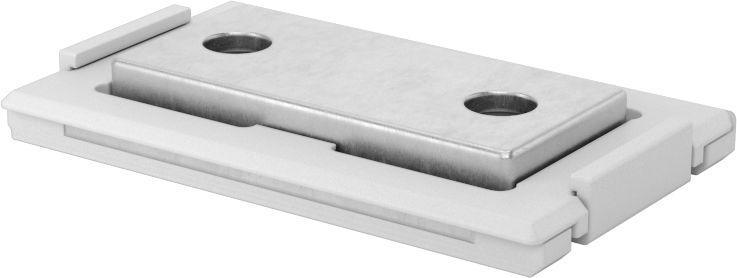

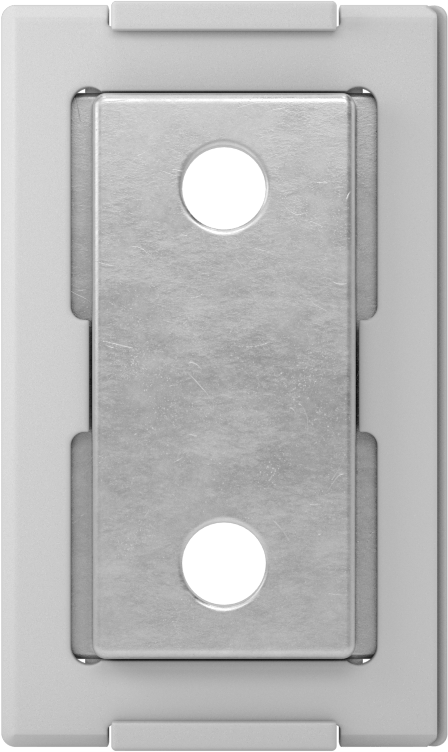

Düşük Profilli Kovanlı Yatak Taşıyıcı ve Kılavuz Ray
Eksenel/Paralel Ray Hatalı Hizalama ve 27 mm Ray Genişliği için
| Taşıyıcı ve Kılavuz Ray Tipi | Kovanlı Yatak |
| Rulman Tipi | Düz |
| Ray Hizalama Stili için | Kendinden Hizalamalı |
| Ray Sapma Türü İçin | Eksenel, Paralel |
| Ray Genişliği İçin | 27 mm |
| Statik Yük Kapasitesi | 110 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 1.8 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 3.6 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 1.8 ft.-lbs. |
| Hizalama Hatası Dayanımı, mm | |
| Eksenel | 0.3 |
| Paralellik | 0.4 |
| Toplam Yükseklik | 9.5 mm |
| Taşıyıcı Genişliği | 24 mm |
| Taşıyıcı Uzunluğu | 40 mm |
| Taşıyıcı Malzemesi | Çinko |
| Yatak Malzemesi | PTFE Plastik |
| Maksimum Sıcaklık | 49°C |
| Montaj | |
| Delik Sayısı | 2 |
| Delik Çapı | 4.5 mm |
| Delik Derinliği | 3.8 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Gerekli Değil |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürün | Eloksallı Alüminyum Kılavuz Raylar |
Bu kızaklar ve kılavuz raylarla, dar boşluklu uygulamalarda ray hizasızlığını telafi edin. Bu kızaklar, rayların üstünden 5 mm'den az çıkıntı yaparak düşük profilli bir yapı sunar. Raylar arasındaki hizasızlığı düzeltmek için ayarlanan bir yüzer yatağa sahiptirler, böylece taşıyıcılarınız hala birlikte hareket eder. Bunları, sıkı toleransların gerekli olmadığı, hafif ila orta yükler ve sık başlatma ve durdurma gerektiren uygulamalar için kullanın.
Tam bir sistem için, bir tarafta kendinden hizalamalı taşıyıcı ve ray, diğer tarafta ise sabit hizalamalı taşıyıcı ve raya ihtiyacınız olacaktır (hepsi ayrı satılır).
Eksenel/paralel ray hizasızlığı için taşıyıcılar, raylar tam olarak aynı yüksekliğe monte edilmediğinde ve ayrıca bir ray düzken diğeri hafif bir açıyla monte edildiğinde telafi sağlar.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir. Taşıyıcılar ters veya dikey bir yüzeye monte edildiğinde yük kapasitesi azalır.
