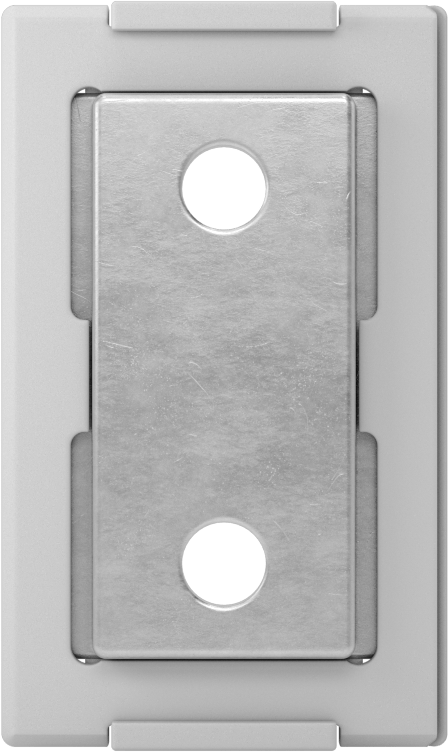

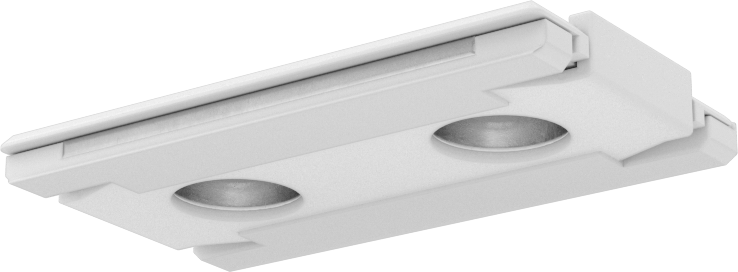

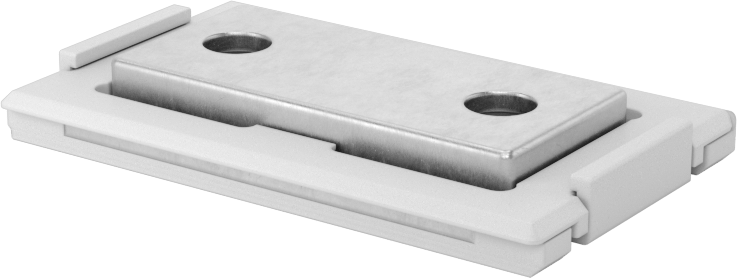

Düşük Profilli Kovanlı Yatak Taşıyıcı ve Kılavuz Ray, Eksenel Ray Hatalı Hizalama için

27 mm Ray Genişliği için

Teknik Çizim

Taşıyıcı ve Kılavuz Ray Tipi	Kovanlı Yatak
Rulman Tipi	Düz
Ray Hizalama Stili için	Kendinden Hizalamalı
Ray Sapma Türü İçin	Eksenel
Ray Genişliği İçin	27 mm
Statik Yük Kapasitesi	110 lbs.
Statik Eğim Moment Yük Kapasitesi	1.8 ft.-lbs.
Statik Yuvarlanma Moment Yük Kapasitesi	3.6 ft.-lbs.
Statik Sapma Momenti Yükü Kapasitesi	1.8 ft.-lbs.
Eksenel Yanlış Hizalama Kapasitesi	0.5 mm
Toplam Yükseklik	9.5 mm
Taşıyıcı Genişliği	24 mm
Taşıyıcı Uzunluğu	40 mm
Taşıyıcı Malzemesi	Çinko
Yatak Malzemesi	PTFE Plastik
Maksimum Sıcaklık	49°C
Montaj
Delik Sayısı	2
Delik Çapı	4.5 mm
Delik Derinliği	3.8 mm
Dahil Edilen Bağlantı Elemanları	Hayır
Yağlama	Gerekli Değil
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Almanya
Schedule B	848210.5012
ECCN	EAR99
İlgili Ürün	Eloksallı Alüminyum Kılavuz Raylar

Bu kızaklar ve kılavuz raylarla, dar boşluklu uygulamalarda ray hizasızlığını telafi edin. Bu kızaklar, rayların üstünden 5 mm'den az çıkıntı yaparak düşük profilli bir yapı sunar. Raylar arasındaki hizasızlığı düzeltmek için ayarlanan bir yüzer yatağa sahiptirler, böylece taşıyıcılarınız hala birlikte hareket eder. Bunları, sıkı toleransların gerekli olmadığı, hafif ila orta yükler ve sık başlatma ve durdurma gerektiren uygulamalar için kullanın.

Tam bir sistem için, bir tarafta kendinden hizalamalı taşıyıcı ve ray, diğer tarafta ise sabit hizalamalı taşıyıcı ve raya ihtiyacınız olacaktır (hepsi ayrı satılır).

Eksenel ray hizasızlığı için taşıyıcılar, raylar tam olarak aynı yüksekliğe monte edilmediğinde bu durumu telafi eder.

Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir. Taşıyıcılar ters veya dikey bir yüzeye monte edildiğinde yük kapasitesi azalır.
