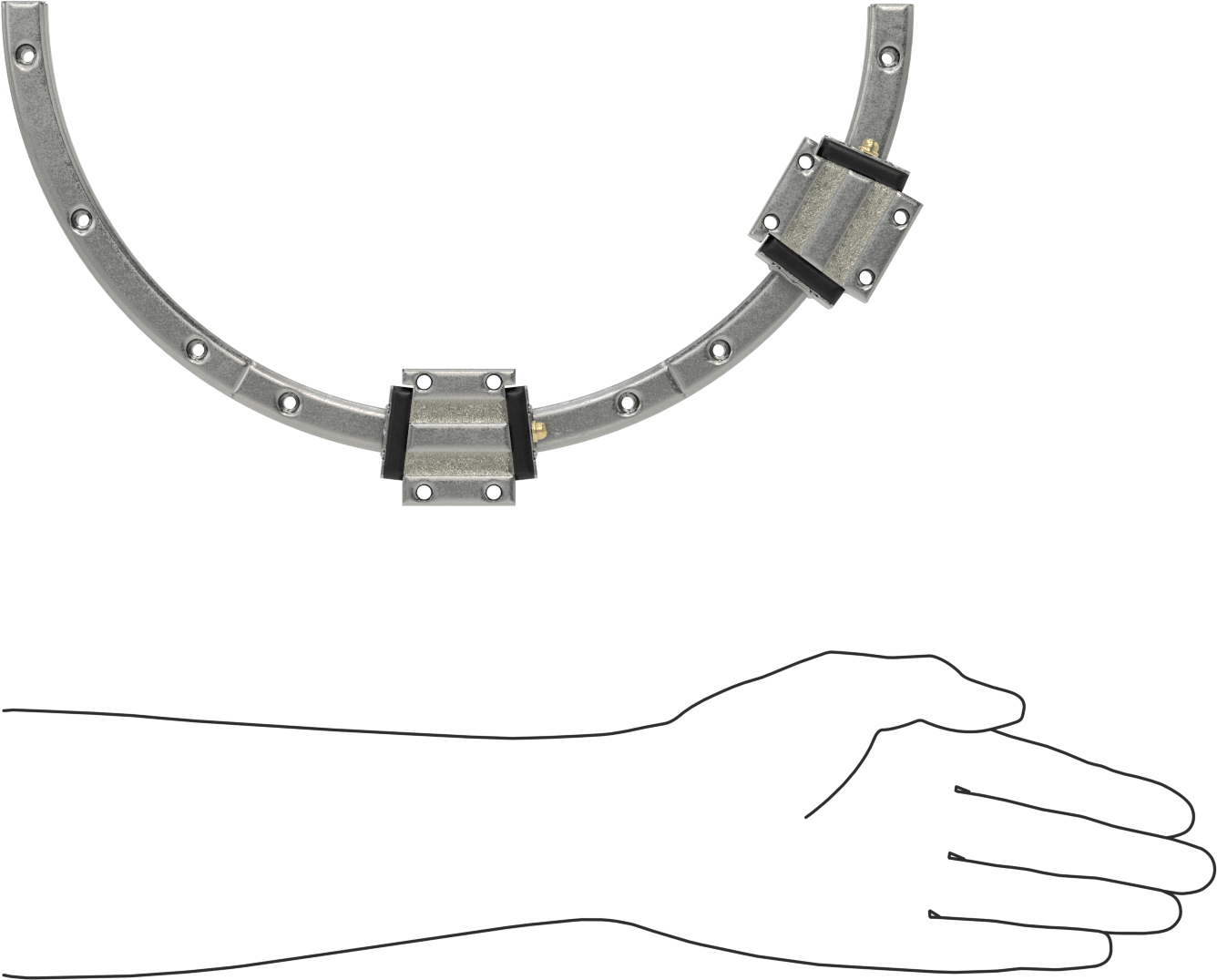

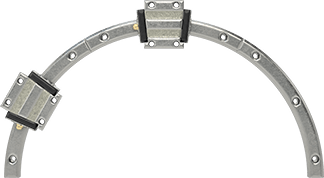

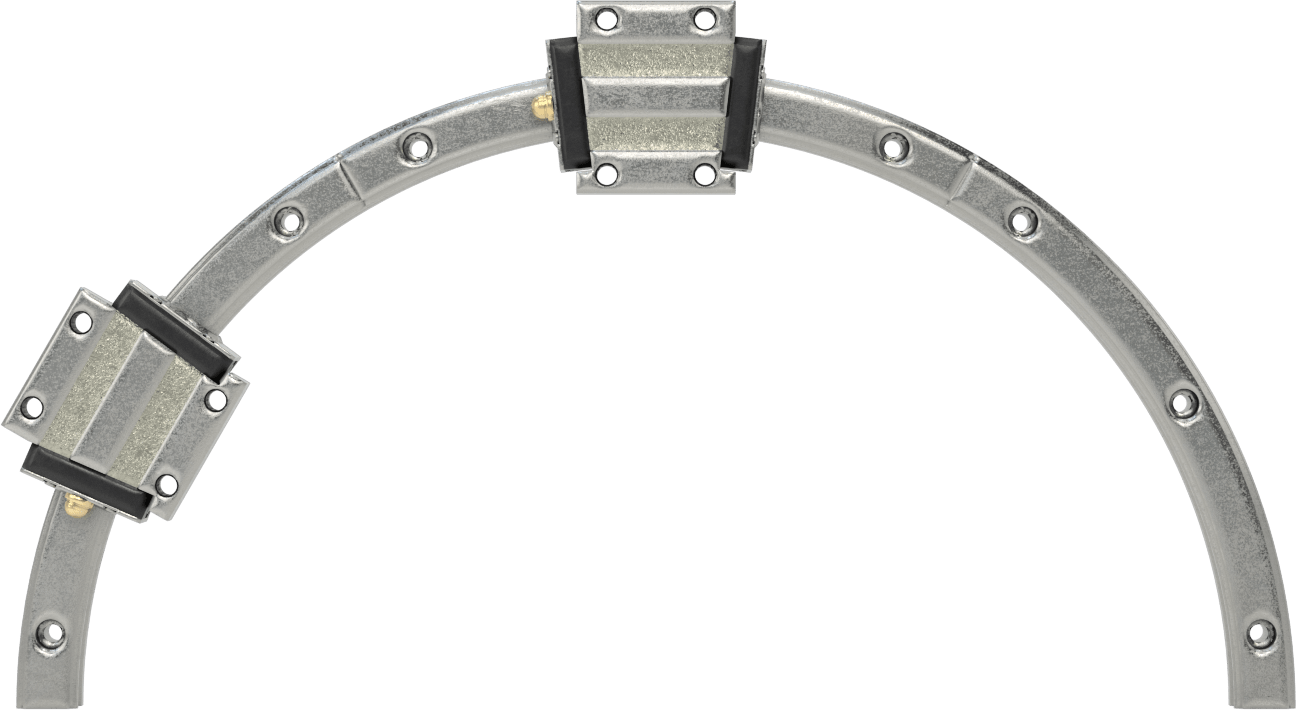

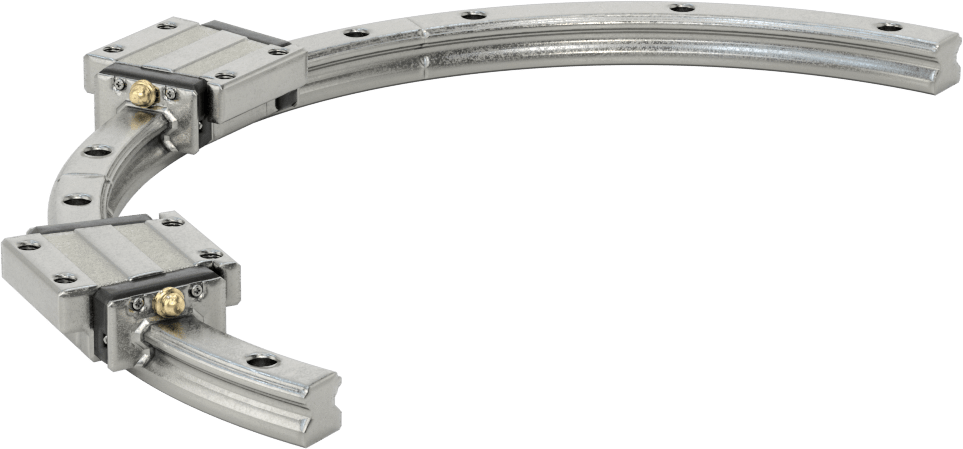

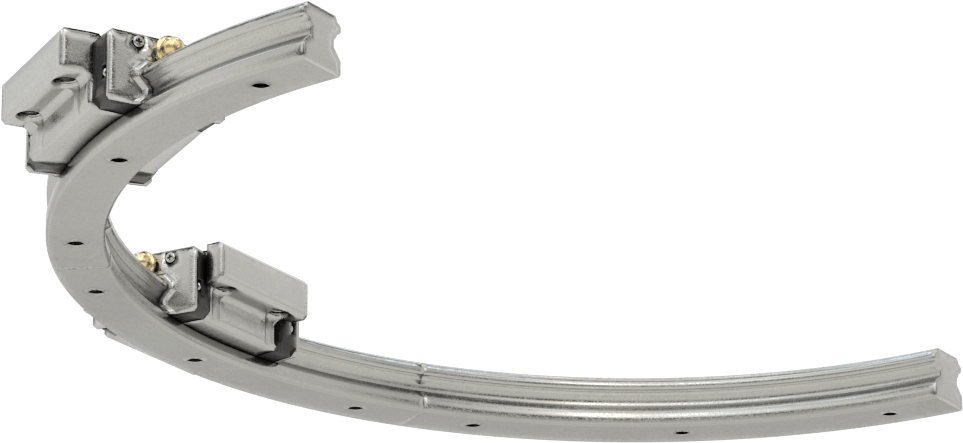

Eğriler için Bilyalı Rulmanlı Taşıyıcı ve Kılavuz Ray
150 mm Ray Kıvrım Yarıçapına Sahip Yarım Yuvarlak Ray, 470 mm Uzunluk
₺215.750 Adet
4531N15
1'li paket
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Ray Stili | Kavisli |
| Ray Şekli | Yarım Yuvarlak |
| Kara Sayısı | 2 |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Kıvrılma Yarıçapı | 150 mm |
| Ray Genişliği | 15 mm |
| Ray Uzunluğu | 470 mm |
| Dinamik Yük Kapasitesi | 1,450 lbs. |
| Statik Yük Kapasitesi | 2,400 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 55 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 60 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 55 ft.-lbs. |
| Toplam Yükseklik | 24 mm |
| Taşıyıcı Genişliği | 47 mm |
| Taşıyıcı Uzunluğu | 55 mm |
| Ray Malzemesi | Çelik |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj Deliği Diş Boyutu | M5 |
| Montaj Deliği Diş Adımı | 0.8 mm |
| Montaj Bağlantı Elemanı Diş Boyutu | M4 |
| Montaj Deliği Merkezden Merkeze | 60 mm |
| Montaj Deliği Merkez-Uç Mesafesi | 18 mm |
| Montaj Deliği Derinliği | 5.3 mm |
| Montaj Deliği Sayısı | |
| Taşıyıcı | 4 |
| Kılavuz Rayı | 9 |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | THK AFB Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası Dahil | Evet |
| Gres Yağlama Noktası Montaj Deliği Çapı | 4 mm |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürün | Montaj Deliği Tapaları |
Virajlarda ve döngülerde pürüzsüz ve hassas hareket için, bu taşıyıcılarda yüksek hızda ve yüksek yük uygulamalarında iyi çalışan bilyalı rulmanlar bulunur. Bu taşıyıcıları ve kılavuz rayları genellikle montaj istasyonları ve diğer tekrarlayan işlemlerde kullanılır. Makaralı ve kovanlı rulmanlara kıyasla, bu taşıyıcılardaki bilyalı rulmanlar daha az sürtünmeyle çalışır, ancak tozlu ve ıslak ortamlarda kovanlı rulmanlar kadar dayanıklı değildir. Bilyalı rulmanlarda kafes bulunmadığından, taşıyıcıyı kılavuz rayından çıkarırsanız rulmanlar dışarı düşer.
