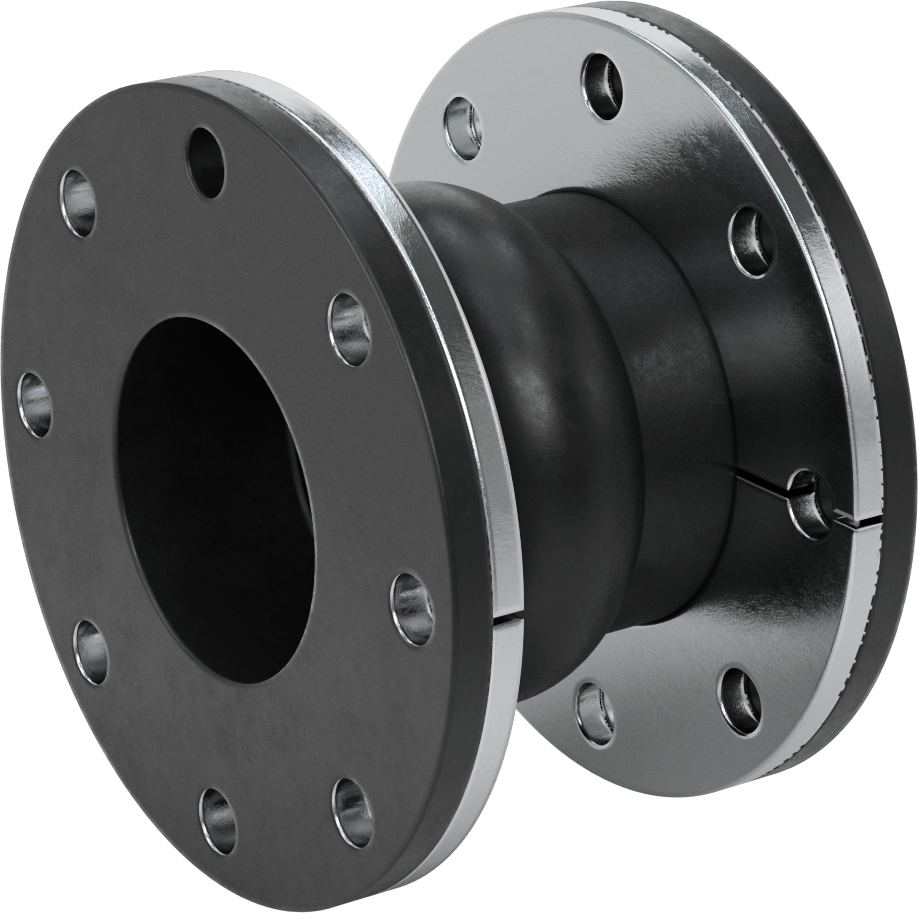

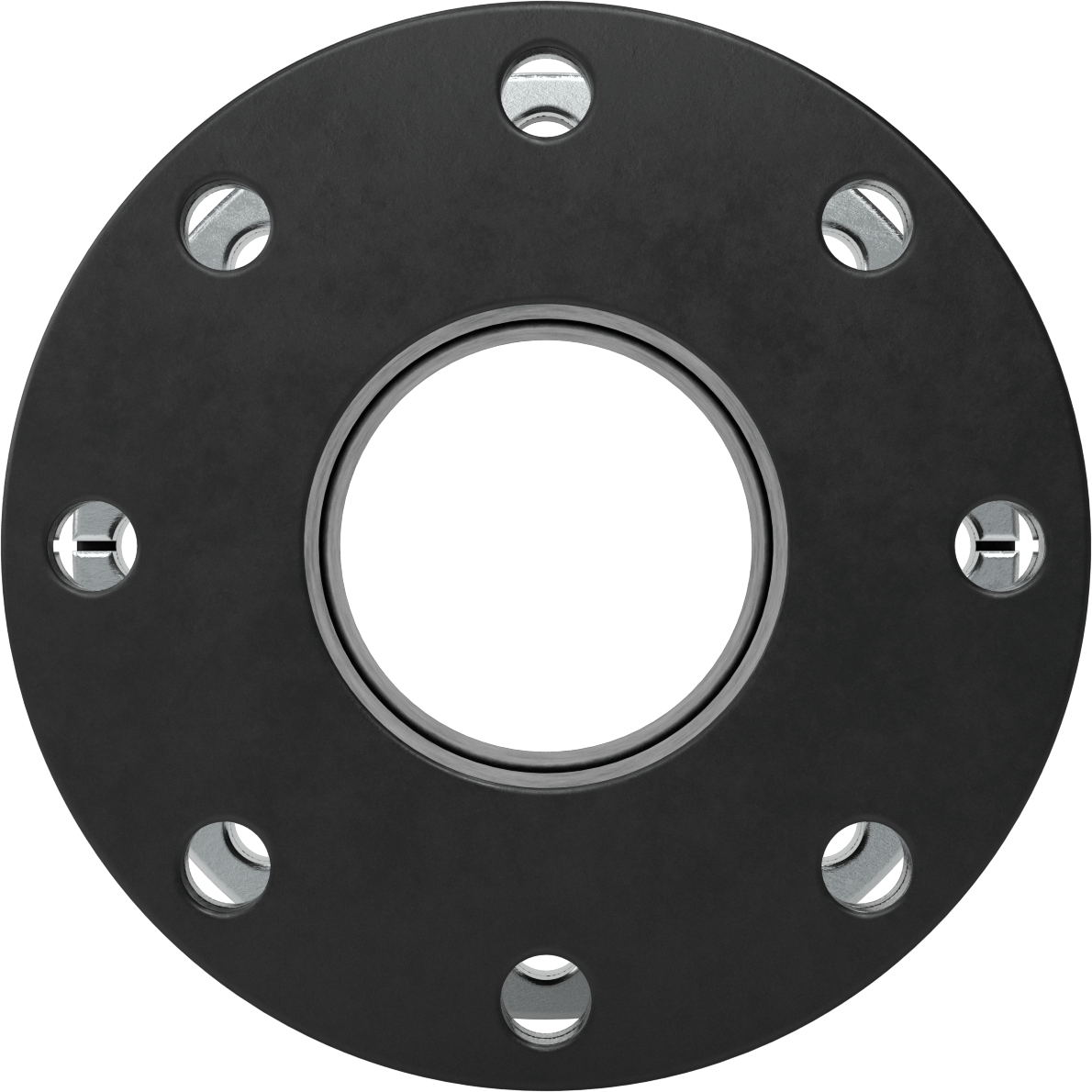

Sızdırmaz Flanşlı Uçlu Genleşme Derzi, Metal Boru için, Neopren Kauçuk
9" (22.86 cm) Flanş Dış Çapı
| Birlikte Kullanım | Tahıl Alkolü, Aşındırıcı Olmayan Çamur, Su |
| Şekil | Düz |
| Tip | Konektör, Genleşme Derzi |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Flanşlı |
| Flanş Dış Çapı | 9"22.86 cm |
| Boru Çapı | 410.16 cm |
| Uzunluk | 6"15.24 cm |
| Cıvata Deliği Sayısı | 8 |
| Mesafe | |
| Sıkıştırma | 1 1/4"3.17 cm |
| Genişletme | 5/8"1.59 cm |
| Ofset | 9/16"1.43 cm |
| Maksimum Basınç | 190 psi @ 72° F |
| Patlama Basıncı | 800 psi55 bar |
| Maksimum Vakum | 72° F'de 26 inç Hg |
| Sıcaklık Aralığı | -20° ila 220° F |
| Genişletme Eklem Tipi | Tek Ampul |
| Malzeme | Neopren Kauçuk |
| Takviye Malzemesi | Metal, Polyester Plastik |
| Flanş Malzemesi | Neopren Kauçuk |
| Conta Gerekli | Hayır |
| Flanş için | |
| Sınıf | 150 |
| Yüzey | Düz |
| Boru Malzemesi İçin | Metal |
| Özellikler | Çinko Kaplı Çelik Yarı Halka Destek Plakası |
| Cıvata Deliği Boyutu | 3/4"1.90 cm |
| Cıvata Deliği Tipi | Dişsiz |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Güney Kore |
| Schedule B | 730799.4000 |
| ECCN | EAR99 |
| İlgili Ürün | Sınır Çubuğu Setleri |
Flanşlar geniş bir sızdırmazlık yüzeyi sağlamak için gövdeye kalıplanmış olduğundan, bu derzler diğer genleşme derzlerine göre daha sıkı bir sızdırmazlık sağlar. Her flanş, çinko kaplı bir çelik plaka ile desteklenir. Flanşlar, conta gerektirmeden aynı boyutta düz yüzeyli Sınıf 150 flanşlarla birleşir. Derzler, hareketi emmek için esneklik noktası sağlayarak metal boru sistemlerindeki gerilimi, titreşimi ve gürültüyü azaltır. Ek güç için kordonla güçlendirilmiş esnek bir gövdeye sahiptirler.
Bu genleşme derzlerini sabitleme noktalarına mümkün olduğunca yakın monte edin. Sabitlemenin yetersiz olduğu durumlarda aşırı uzamayı önlemek için sınır çubuğu setlerini (ayrı satılır) flanşlara takın. Sınır çubuğu montaj plakasının kalınlığını karşılamak için, genleşme derzini boru flanşına bağlayan cıvatalardan 7/8" daha uzun cıvatalar kullanın. Her sınır çubuğu seti için sekiz cıvata gerekir (dahil değildir).
