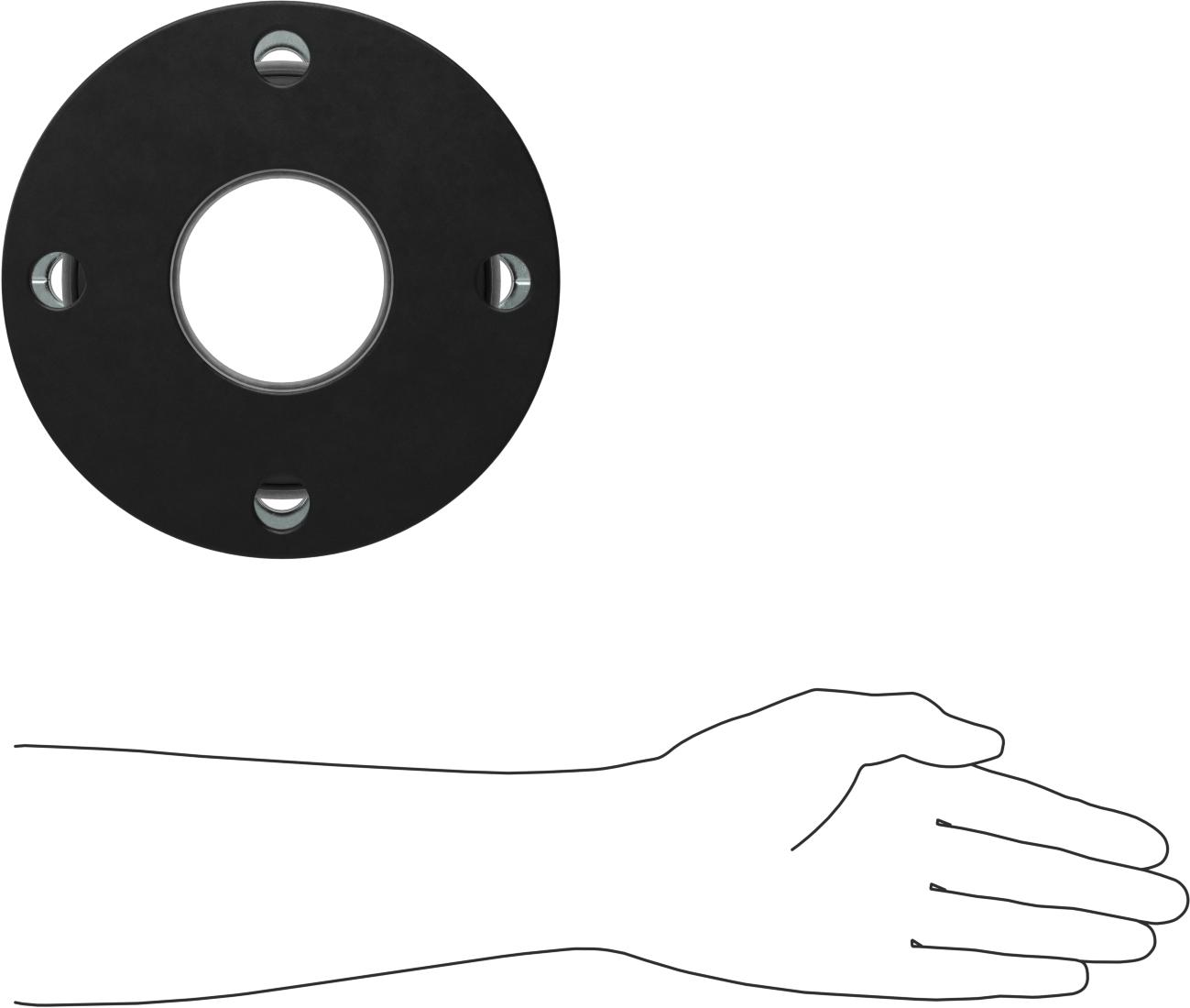

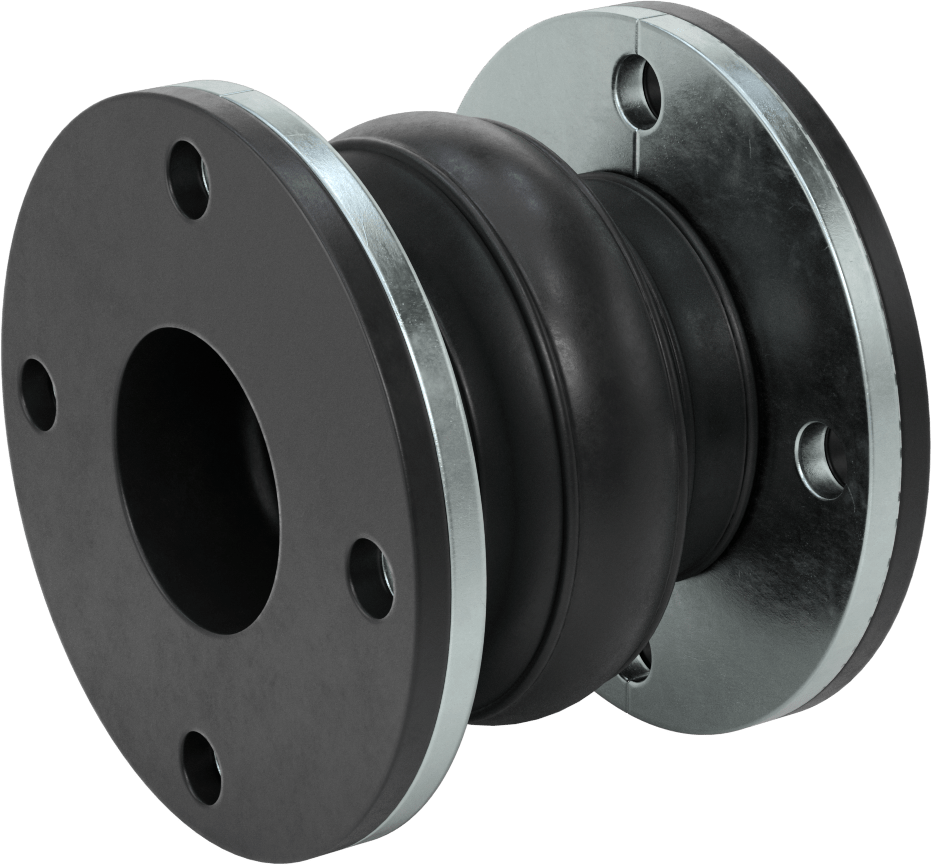

Sızdırmaz Flanşlı Uçlu Genleşme Derzi, Plastik Boru için, Neopren Kauçuk
7-1/2" (19.05 cm) Flanş Dış Çapı
| Kare Tırnak Boyutu için | Doğal Gaz, Yağ, Su |
| Şekil | Düz |
| Tip | Konektör, Genleşme Derzi |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Flanşlı |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Boru Çapı | 37.62 cm |
| Uzunluk | 6"15.24 cm |
| Cıvata Deliği Sayısı | 4 |
| Mesafe | |
| Sıkıştırma | 1 1/2"3.81 cm |
| Genişletme | 5/8"1.59 cm |
| Ofset | 3/4"1.90 cm |
| Maksimum Basınç | 225 psi @ 72° F |
| Patlama Basıncı | 900 psi62 bar |
| Maksimum Vakum | 24 in. Hg @ 72° F |
| Sıcaklık Aralığı | -10° ila 220° F |
| Genişletme Eklem Tipi | Tek Ampul |
| Malzeme | Neopren Kauçuk |
| Flanş Malzemesi | Çinko Kaplı Çelik |
| Astar Malzemesi | Buna-N Kauçuk |
| Conta Gerekli | Hayır |
| Flanş için | |
| Sınıf | 150 |
| Yüzey | Düz |
| Boru Malzemesi İçin | Plastik |
| Özellikler | Çinko Kaplı Çelik Yarı Halka Destek Plakası |
| Cıvata Deliği Boyutu | 3/4"1.90 cm |
| Cıvata Deliği Tipi | Dişsiz |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Brezilya |
| Schedule B | 730799.4000 |
| ECCN | EAR99 |
| İlgili Ürün | Sınır Çubuğu Setleri |
Bu bağlantı elemanları, hareketi emmek için esneklik noktası sağlayarak plastik boru sistemlerindeki gerilimi, titreşimi ve gürültüyü azaltır. Flanşlar, geniş bir sızdırmazlık yüzeyi sağlamak için gövdeye kalıplanmış olduğundan, bu bağlantı elemanları diğer genleşme bağlantı elemanlarına göre daha sıkı bir sızdırmazlık sağlar. Her flanş, çinko kaplı bir çelik levha ile desteklenir. Flanşlar, conta gerektirmeden aynı boyutta düz yüzeyli Sınıf 150 flanşlarla birleşir.
Neopren bağlantı parçaları, EPDM bağlantı parçalarına göre aşınmaya daha dayanıklıdır.
Genleşme derzlerini sabitleme noktalarına mümkün olduğunca yakın konumlandırın. Sabitlemenin yetersiz olduğu durumlarda aşırı uzamayı önlemek için flanşlara sınır çubuğu setlerini (ayrı satılır) takın. Sınır çubuğu montaj plakasının kalınlığını karşılamak için, genleşme derzini boru flanşına bağlayan cıvatalardan 7/8" daha uzun cıvatalar kullanın. Her sınır çubuğu seti için sekiz cıvata gerekir (dahil değildir).
