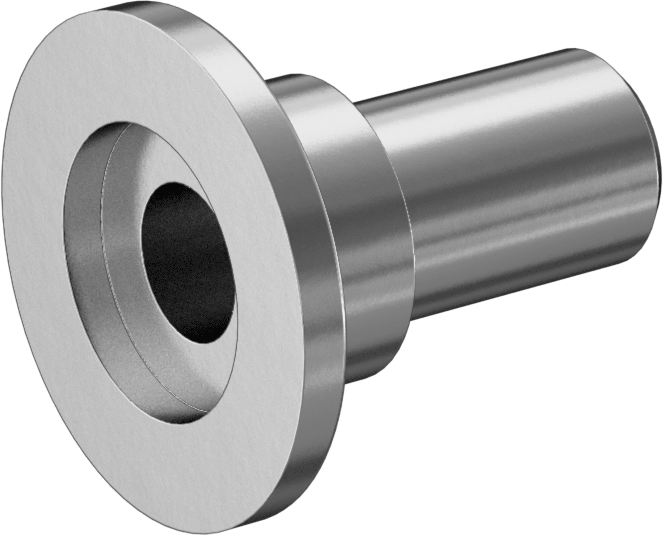

Hızlı Kelepçeli Yüksek Vakum Bağlantı Parçası

3/4" (1.90 cm) Dış Çaplı Boru x Dikenli Hortum için Adaptör

Teknik Çizim

Kare Tırnak Boyutu için	Hava
Şekil	Düz
Tip	Adaptör
Boru Bağlantısı
Bağlantı Stili	Hızlı Kelepçe
Hızlı Kelepçe Bağlantı Tipi	Standart
Kare Boru İç Genişliği için	3/4"1.90 cm
Flanş Dış Çapı	1.18"3.00 cm
Yüksek Vakum Flanş Boyutu	16
Yüksek Vakum Bağlantı Tipi	ISO-KF
Hortum Bağlantısı
Bağlantı Stili	Dişli
Dişli Bağlantı Tipi	Kelepçeli
Diş Stili	Standart
Çivili Uç Sayısı	Yok
Cins	Erkek
Hortum İç Çapı için	1/2"1.27 cm
Malzeme	304 Paslanmaz Çelik
Vakum Değeri	Yüksek
Maksimum Vakum	10 -8 torr @ 72° F
Maksimum Basınç	Derecelendirilmemiştir
Sıcaklık Aralığı	0° ila 300° F
Uzunluk	1 17/64"3.21 cm
Sterilizasyon Yöntemi	Buhar (Otoklavlama)
Kare Şaft Boyutu için	304/304L Paslanmaz Çelik, 316/316L Paslanmaz Çelik
Karşılanan Teknik Özellikler	ISO 2861
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Tayvan
Schedule B	730729.0000
ECCN	2B999

Bu bağlantı parçaları, conta yerine vakum kaplama ve ısıl işlem, sızıntı testi ve gaz analizi gibi yüksek vakum uygulamaları için tasarlanmış metal takviyeli bir O-ringe sahiptir. KF, QF ve NW bağlantı parçaları olarak da bilinen bu parçalar, yüksek vakum sistemlerinde en yaygın bağlantı türüdür. Hattınıza hızlı ve kolay erişim için bir kelepçe ve başka bir hızlı kelepçe bağlantı parçası ile bağlayın. Bağlantı parçalarını basınçlı uygulamalarda kullanmak için, basınç dereceli bir halka (ayrı satılır) kullanın. 304 paslanmaz çelikten üretilen bu bağlantı parçaları, çok iyi korozyon direncine sahiptir.

Not: Bir bağlantıyı tamamlamak için iki adet hızlı kelepçe bağlantı parçası, bir halka ve bir kelepçeye ihtiyacınız olacaktır (hepsi ayrı satılır).

Dikenli hortum uçlu bağlantı parçaları, esnek hortumu veya boruyu sisteminize bağlar. Bir hortum kelepçesi (ayrı satılır) ile sabitleyin.
