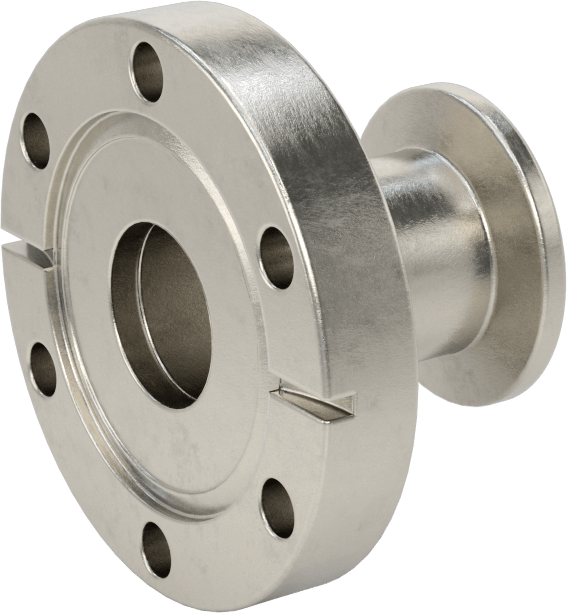

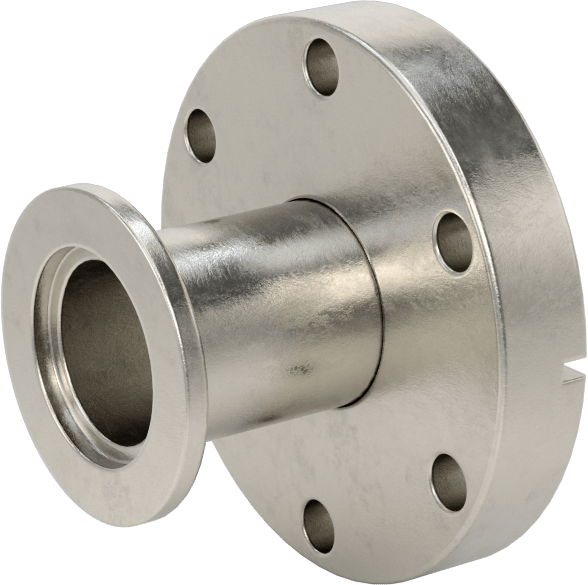

Hızlı Kelepçeli Yüksek Vakum Bağlantı Parçası
1“ Boru Dış Çapı x 1” Dış Çaplı Flanşlı Boru için Adaptör
| Kare Tırnak Boyutu için | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Kelepçe Boru Bağlantısı | |
| Bağlantı Stili | Hızlı Kelepçe |
| Hızlı Kelepçe Bağlantı Tipi | Standart |
| Kare Boru İç Genişliği için | 1"2.54 cm |
| Flanş Dış Çapı | 1.57"3.99 cm |
| Yüksek Vakum Flanş Boyutu | 25 |
| Yüksek Vakum Bağlantı Tipi | ISO-KF |
| Flanşlı Boru Bağlantısı | |
| Bağlantı Stili | Flanşlı |
| Flanşlı Bağlantı Yüzeyi | Düz |
| Flanş Tipi | Sabit |
| Kare Boru İç Genişliği için | 1"2.54 cm |
| Flanş Dış Çapı | 2 3/4"6.98 cm |
| Yüksek Vakum Flanş Boyutu | 40 |
| Yüksek Vakum Bağlantı Tipi | CF |
| Cıvata Çemberi Çapı | 2 5/16"5.87 cm |
| Cıvata Delikleri | |
| Çap | 17/64"0.67 cm |
| Adet | 6 |
| Cıvata Çapı İçin | 1/4"0.64 cm |
| Dahil Olan Cıvatalar | Hayır |
| Malzeme | 304 Paslanmaz Çelik |
| Vakum Değeri | Yüksek |
| Maksimum Vakum | 10 -8 torr @ 72° F |
| Maksimum Basınç | Derecelendirilmemiştir |
| Sıcaklık Aralığı | 0° ila 300° F |
| Uzunluk | 1 25/32"4.52 cm |
| Sterilizasyon Yöntemi | Buhar (Otoklavlama) |
| Kare Şaft Boyutu için | 304/304L Paslanmaz Çelik, 316/316L Paslanmaz Çelik |
| Karşılanan Teknik Özellikler | ISO 2861 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 730729.0000 |
| ECCN | 2B999 |
| İlgili Ürün | 2 3/4" Flanş Dış Çapı (Flanşlı Uç) için Bakır Conta6.98 cm |
Bu bağlantı parçaları, conta yerine vakum kaplama ve ısıl işlem, sızıntı testi ve gaz analizi gibi yüksek vakum uygulamaları için tasarlanmış metal takviyeli bir O-ringe sahiptir. KF, QF ve NW bağlantı parçaları olarak da bilinen bu parçalar, yüksek vakum sistemlerinde en yaygın bağlantı türüdür. Hattınıza hızlı ve kolay erişim için bir kelepçe ve başka bir hızlı kelepçe bağlantı parçası ile bağlayın. Bağlantı parçalarını basınçlı uygulamalarda kullanmak için, basınç dereceli bir halka (ayrı satılır) kullanın. 304 paslanmaz çelikten üretilen bu bağlantı parçaları, çok iyi korozyon direncine sahiptir.
Not: Bir bağlantıyı tamamlamak için iki adet hızlı kelepçe bağlantı parçası, bir halka ve bir kelepçeye ihtiyacınız olacaktır (hepsi ayrı satılır).
Flanşlı uçlu bağlantı parçaları, flanşlı bağlantılara sahip pompalara, vanalara veya göstergelere bağlanır. Conflat, CF veya UHV bağlantı parçaları olarak da bilinen bu parçalar, hızlı kelepçeli bağlantı parçalarından daha yüksek vakum derecesine sahiptir, bu nedenle bu adaptörler, bir sistem içindeki farklı vakum seviyeleri arasında bağlantı kurmanıza olanak tanır. Bir bakır conta (ayrı satılır), iki flanş arasında sıkı bir sızdırmazlık sağlar.
