Ağır Hizmet Tipi Hava Tahrikli Açma/Kapama Valfi, Kimyasallar için
1/2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Diyafram |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Doğal Gaz, Propan, Bütan, Aseton, Amonyak, Karbondioksit, Klor, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Hidroklorik Asit, İzopropil Alkol, Gazyağı, Metanol, Metil Etil Keton, Mineral Solvent, Nitrik Asit, Azot, Oksijen, Tuzlu Su, Sabun Çözeltileri, Sodyum Hipoklorit, Buhar, Sülfürik Asit, Toluen, Sitrik Asit, Fosforik Asit, Sodyum Hidroksit |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 2.8 |
| Maksimum Basınç | 60 psi @ 140° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | 35° ila 210° F |
| Aktüatör Sıcaklık Aralığı | 35° ila 140° F |
| Gövde Malzemesi | PTFE Plastik |
| Diyafram Malzemesi | PTFE Plastik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Plastik |

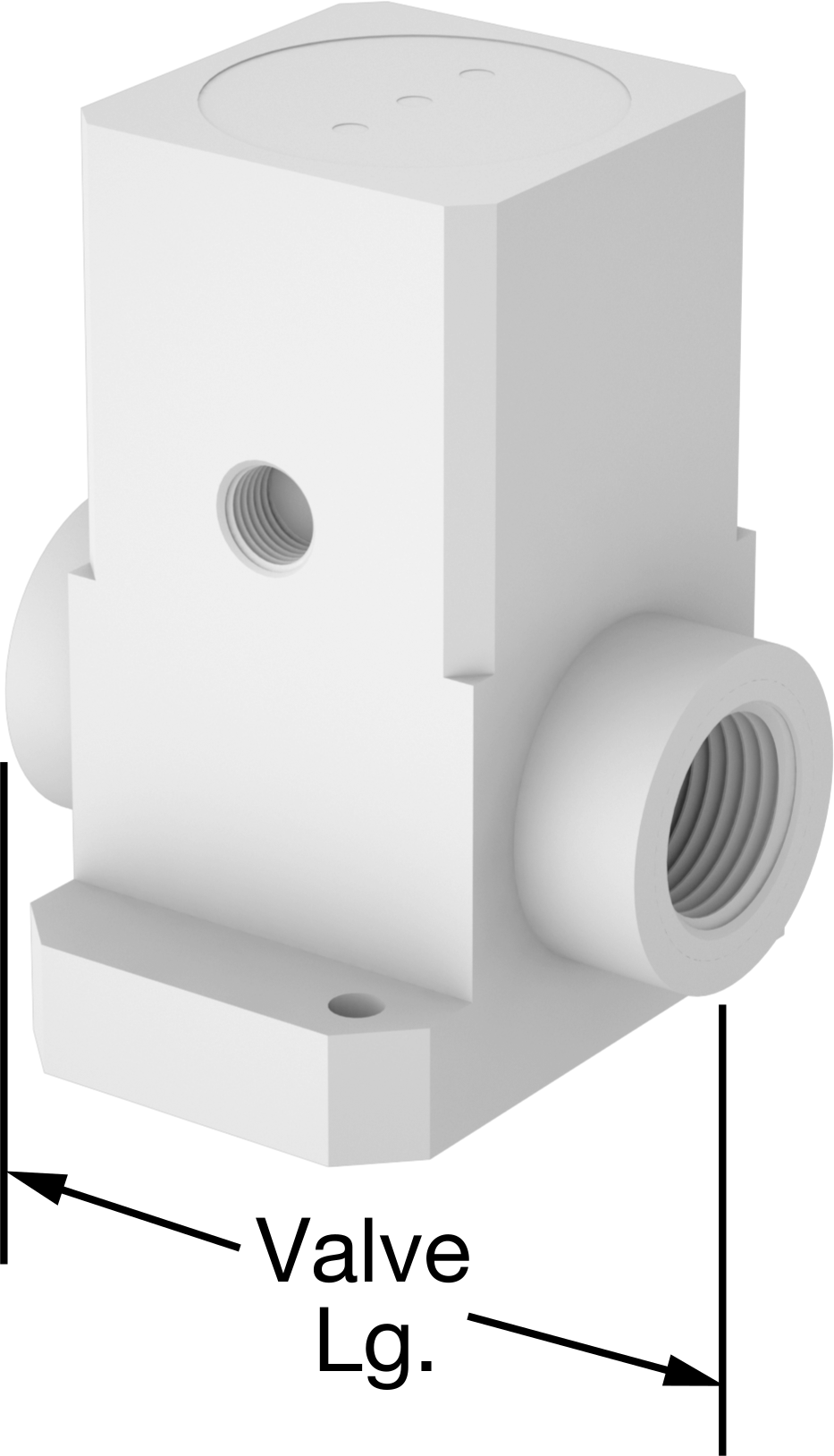

| Valf Uzunluğu | 2 3/4"6.98 cm |
| Vana Genişliği | 2 3/4"6.98 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Çapı | 1 3/4"4.44 cm |
| Toplam Uzunluk | 2 3/4"6.98 cm |
| Toplam Yükseklik | 3 3/8"8.57 cm |
| Toplam Genişlik | 2 3/4"6.98 cm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 60 ila 80 psi |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Montaj Saplaması Vida Boyutu | 1/4"0.64 cm |
| Montaj Saplamalarının Sayısı | 2 |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yığın Yönü için | Evet |
| Pilot Valf Dahil | Hayır |
| Kimyasal Direnç (Mükemmel) | Aseton, Hava, Amonyak, Bütan, Karbondioksit, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%50 Konsantrasyon), İzopropil Alkol, Gazyağı, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Propan, Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Su |
| Yetersiz | Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.9040 |
| ECCN | 2B350 |
| İlgili Ürün | 120 V AC Pilot Valf |
Diyafram valfleri olarak da bilinen bu valfler, zorlu asidik çözeltilere dayanıklı PTFE gövdeye ve contalara sahiptir. Diyafram, kirli sıvıları, çamurları ve aşındırıcı ortamları hasar görmeden işleyebilir. Tüm vanalar, akışı otomatik olarak başlatmak ve durdurmak için basınçlı hava ile çalışır. Aktüatöre giden havayı, elektrikli pilot vana (dahil değildir) veya manuel açma/kapama vanası (dahil değildir) kullanarak kontrol etmeniz gerekir. Bu vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez.
Hepsinde, valfi açmak için sadece hava basıncı gerektiren tek etkili bir aktüatör bulunur; hava kesildiğinde otomatik olarak yaylı olarak kapanırlar. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için doğrudan valf gövdesine monte edilmiştir. Valfler, çalıştırılmadıkça normalde kapalıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
