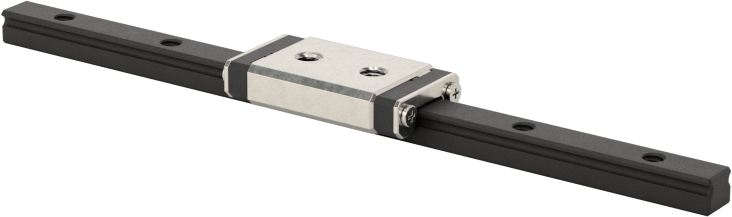

Minyatür Bilyalı Rulman Taşıyıcı ve Kılavuz Ray, Yansıma Önleyici
3 mm genişlik x 60 mm uzunlukta raylı
₺27.422 Adet
4517N12
1'li paket
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 3 mm |
| Ray Uzunluğu | 60 mm |
| Ray Yüksekliği | 2.6 mm |
| Dinamik Yük Kapasitesi | 75 lbs. |
| Statik Yük Kapasitesi | 130 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 0.72 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 0.69 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 0.88 ft.-lbs. |
| Toplam Yükseklik | 4 mm |
| Taşıyıcı Genişliği | 8 mm |
| Taşıyıcı Uzunluğu | 15.5 mm |
| Taşıyıcı Malzemesi | Siyah Krom Kaplamalı 440 Paslanmaz Çelik |
| Ray Malzemesi | Siyah Krom Kaplamalı 440 Paslanmaz Çelik |
| Yatak Malzemesi | 440 Paslanmaz Çelik |
| Maksimum Sıcaklık | 99°C |
| Taşıyıcı Montajı | |
| Delik Sayısı | 2 |
| Delik Diş Boyutu | M2 |
| Delik Diş Adımı | 0.4 mm |
| Delik Derinliği | 1.3 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Kılavuz Rayı Montajı | |
| Delik Sayısı | 6 |
| Bağlantı Elemanı Diş Boyutu | M1.6 |
| Delik Merkezleri Arası Mesafe | 10 mm |
| Delik Merkezden Uca | 5 mm |
| Delik Derinliği | 2.6 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
Kamera zoom lensleri ve diğer hassas hareket uygulamalarına sığacak kadar küçük olan bu taşıyıcılar ve kılavuz raylar, ışığı dağıtan siyah krom kaplamaya sahiptir; bu sayede yansıyan ışığın ekipmanın arızalanmasına neden olması önlenir. Ayrıca, ışığa duyarlı fotosensörler kullanan konumlandırma sistemlerinde de kullanışlıdırlar. Bu kaplama, 440 paslanmaz çeliğe kıyasla iki kat daha fazla pas direnci sağlar. Taşıyıcı, kılavuz ray üzerine önceden monte edilmiş olarak gelir. Ancak, bilyalı rulmanların kafesi yoktur, bu nedenle taşıyıcıyı kılavuz raydan çıkarırsanız düşerler. Yük kapasitesini etkilemeden herhangi bir yönde monte edebilirsiniz.
