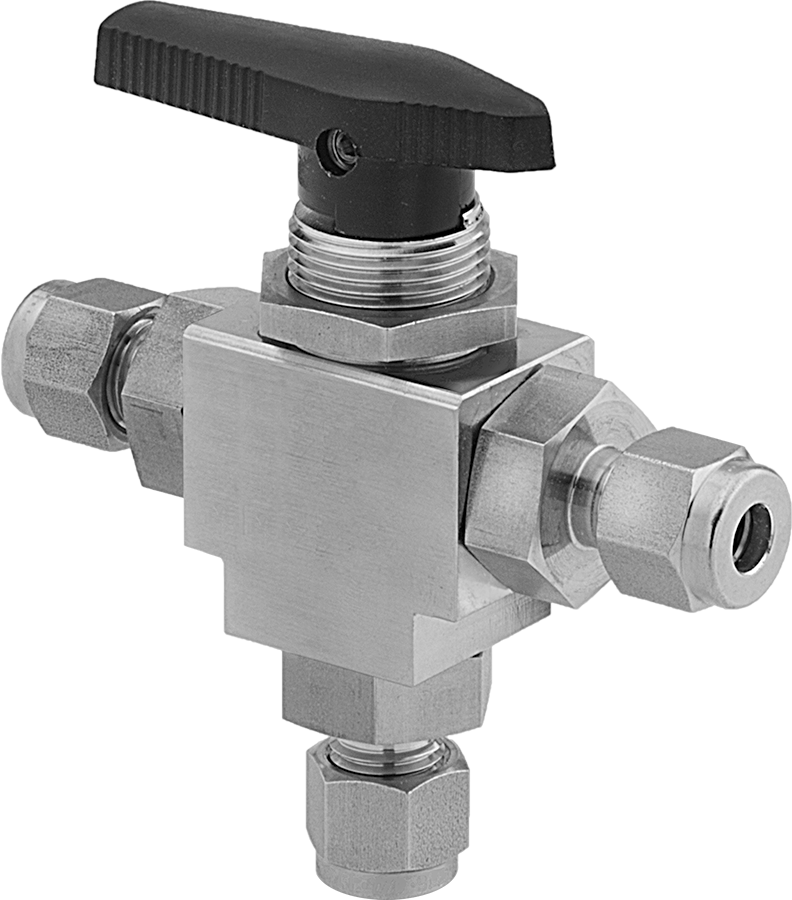

Yor-Lok Bağlantı Parçalı Yönlendirme Vanası
1/4" (0.64 cm) Boru Dış Çapı için, 316 Paslanmaz Çelik Gövde
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Alt |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Yor-Lok |
| Bağlantı Elemanı Bağlantısı | Yor-Lok |
| Bağlantı Elemanı Bağlantısı | Yor-Lok |
| Yığın Yönü için | |
| Dış Çap | 1/4"0.64 cm |
| Akış Kesme | Hayır |
| Sap Stili | Kol |
| Bağlantı Noktası Türü | Standart |
| Akış Katsayısı (Cv) | 0.9 |
| Sıcaklıktaki Maksimum Basınç | 6,000 psi @ 125° F |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -30° F ila 280° F |
| Vakum Değeri | 29 in. Hg |
| Conta Malzemesi | PTFE |
| Uç-Uç Uzunluğu | 3 5/16"8.41 cm |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Toplam | |
| Yükseklik | 3 5/16"8.41 cm |
| Uzunluk | 3 5/16"8.41 cm |
| Koltuk Malzemesi | PTFE |
| Ambalaj Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Kılavuz |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Argon, Metil Etil Keton (MEK), Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Tuzlu Su, Toluen (Metilbenzen), Su, Xenon, Ksilen, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon) |
| Orta | İçme Suyu, Metanol (Metil Alkol), Mineral Solvent, Sitrik Asit (%25 Konsantrasyon) |
| Yetersiz | Klor, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Sülfürik Asit, Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Çevre | Yiyecek ve İçecek |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İsrail |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 2B999 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.3070 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Ekstra sıkma gücü ve sağlam sızdırmazlık için bu vanalar, somunu sıktığınızda boruya kenetlenen iki manşonlu Yor-Lok bağlantı parçalarına sahiptir. Tüm ürünler Swagelok®, Let-Lok ve Parker A-Lok bağlantı parçalarıyla uyumludur. Valfler, bağlantı noktaları arasındaki akışı yönlendirir. Kolu çevirerek akışı alt bağlantı noktası girişinden herhangi bir yan bağlantı noktası çıkışına yönlendirin. Valfler standart bağlantı noktalıdır, bu nedenle akışı hafifçe kısıtlarlar. Hepsinde panel montajı için kolun altında dişler ve altıgen somun bulunur.
316 Paslanmaz Çelik Gövde—316 paslanmaz çelik vanalar, pirinç vanalara göre korozyona daha dayanıklıdır.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
