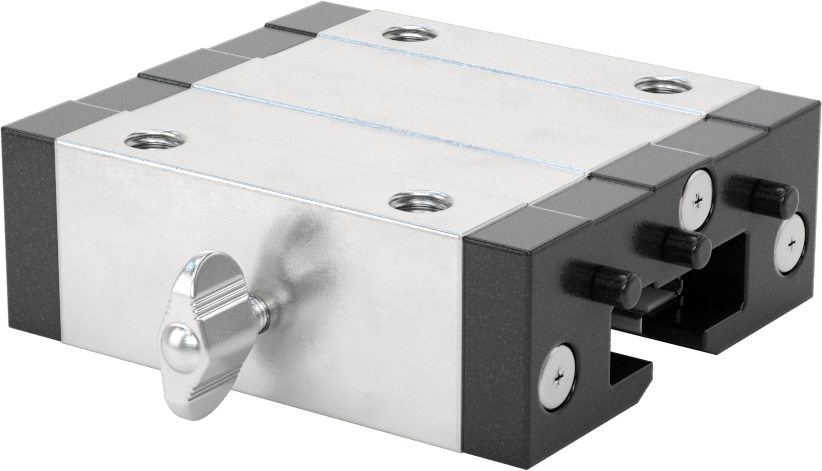

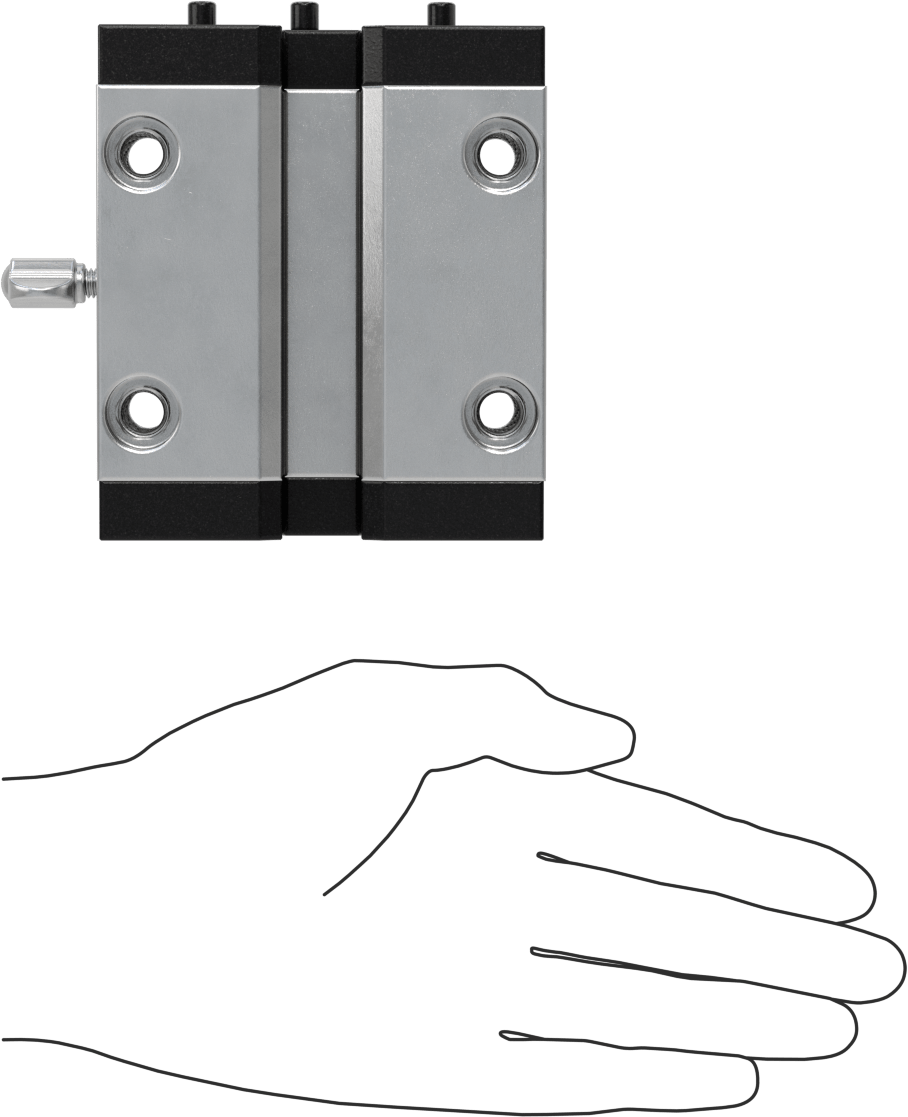

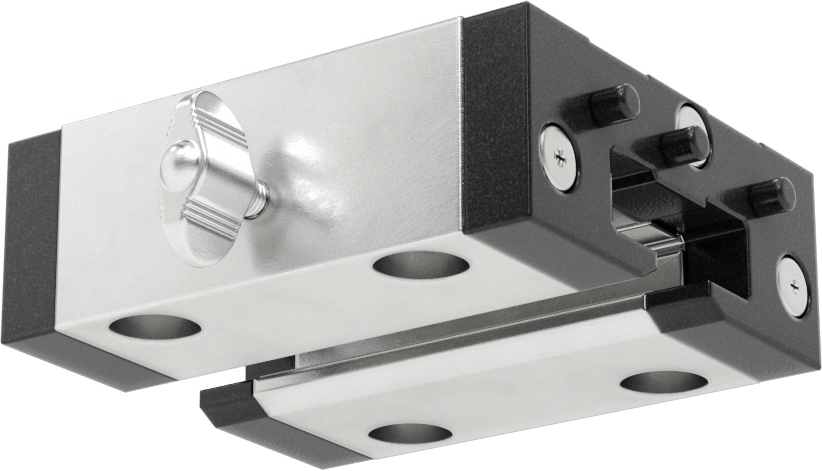

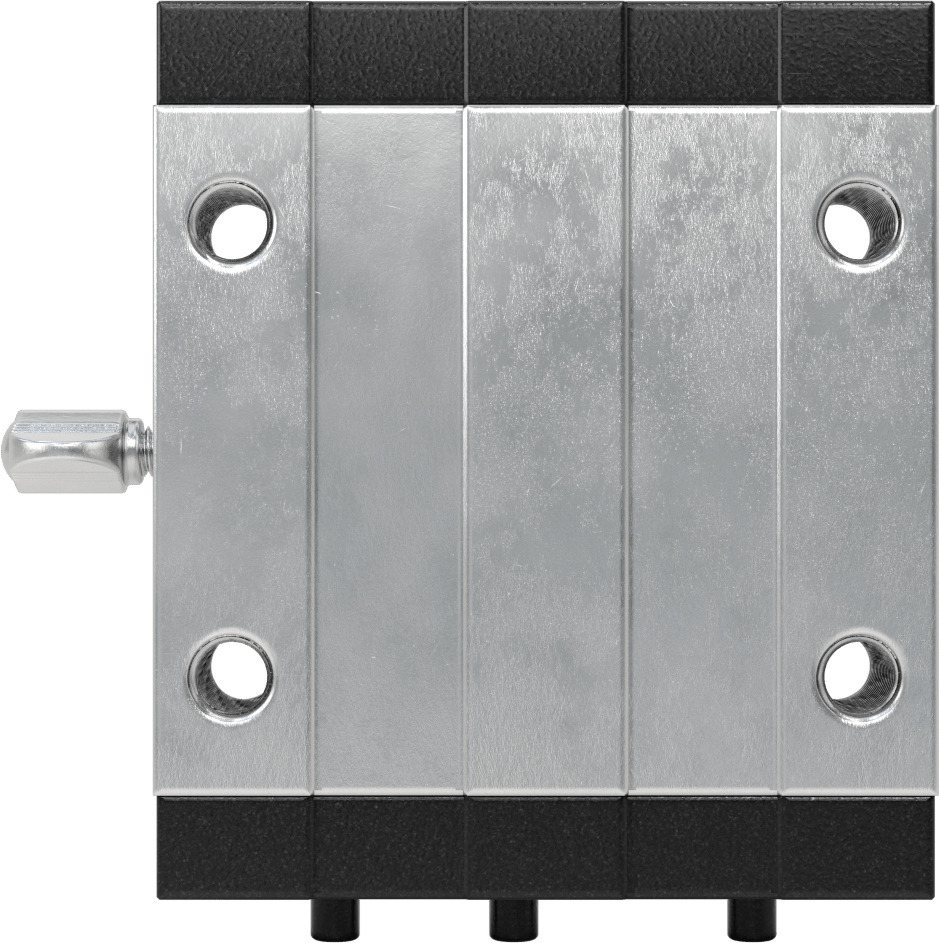

Kendinden Hizalamalı Kilitli Manşonlu Rulman Taşıyıcı
30 mm Genişlikte Ray için, 90 mm Genişlik
₺22.314 Adet
4513N14
1'li paket
| Taşıyıcı ve Kılavuz Ray Tipi | Kovanlı Yatak |
| Rulman Tipi | Manşon |
| Ray Hizalama Stili için | Kendinden Hizalamalı |
| Ray Sapma Türü İçin | Eksenel |
| Ray Genişliği İçin | 30 mm |
| Statik Yük Kapasitesi | 3,100 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 74 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 145 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 74 ft.-lbs. |
| Eksenel Yanlış Hizalama Kapasitesi | 1 mm |
| Toplam Genişlik | 110 mm |
| Toplam Yükseklik | 42 mm |
| Taşıyıcı Genişliği | 90 mm |
| Taşıyıcı Uzunluğu | 103 mm |
| Kulp Çapı | 28 mm |
| Taşıyıcı Malzemesi | Alüminyum |
| Yatak Malzemesi | PTFE Plastik |
| Kulp Malzemesi | Plastik |
| Maksimum Sıcaklık | 88°C |
| Maksimum Sıkıştırma Kuvveti | Derecelendirilmemiştir |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M10 |
| Delik Diş Adımı | 1.5 mm |
| Delik Derinliği | 27 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Gerekli Değil |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848330.5040 |
| ECCN | EAR99 |
| İlgili Ürün | Eloksallı Alüminyum Kılavuz Raylar |
Bu taşıyıcılar ve kılavuz raylarla yerine kilitlenebilen kendinden hizalamalı bir sistem oluşturun. Bu kendinden hizalamalı taşıyıcılardaki yüzer yatak, hizasızlığı telafi eder, böylece raylar tam olarak aynı yüksekliğe monte edilmemiş olsa bile taşıyıcılar yine de birlikte hareket eder. Tam bir sistem, bir tarafta kendinden hizalamalı taşıyıcı ve ray, diğer tarafta sabit hizalamalı taşıyıcı ve ray içerir (hepsi ayrı satılır).
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir. Taşıyıcılar ters veya dikey bir yüzeye monte edildiğinde yük kapasitesi azalır.
