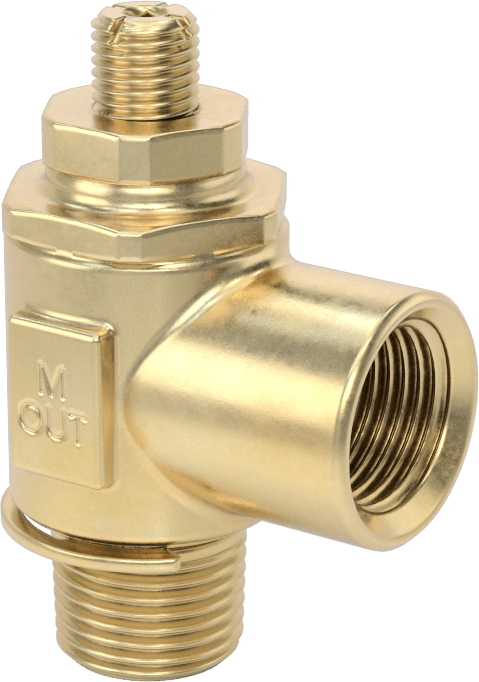

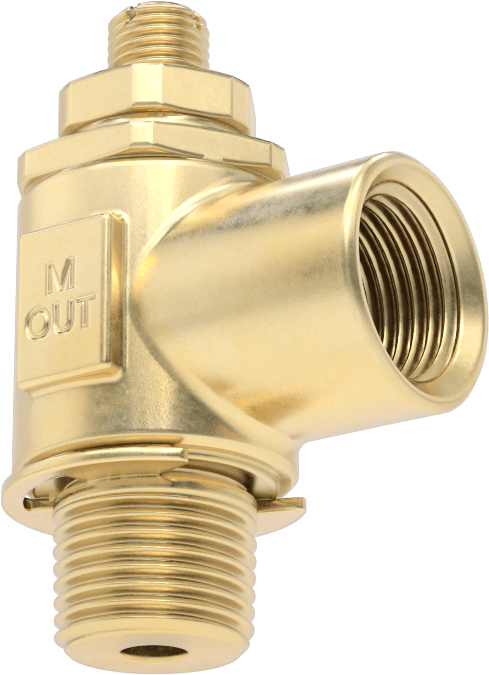

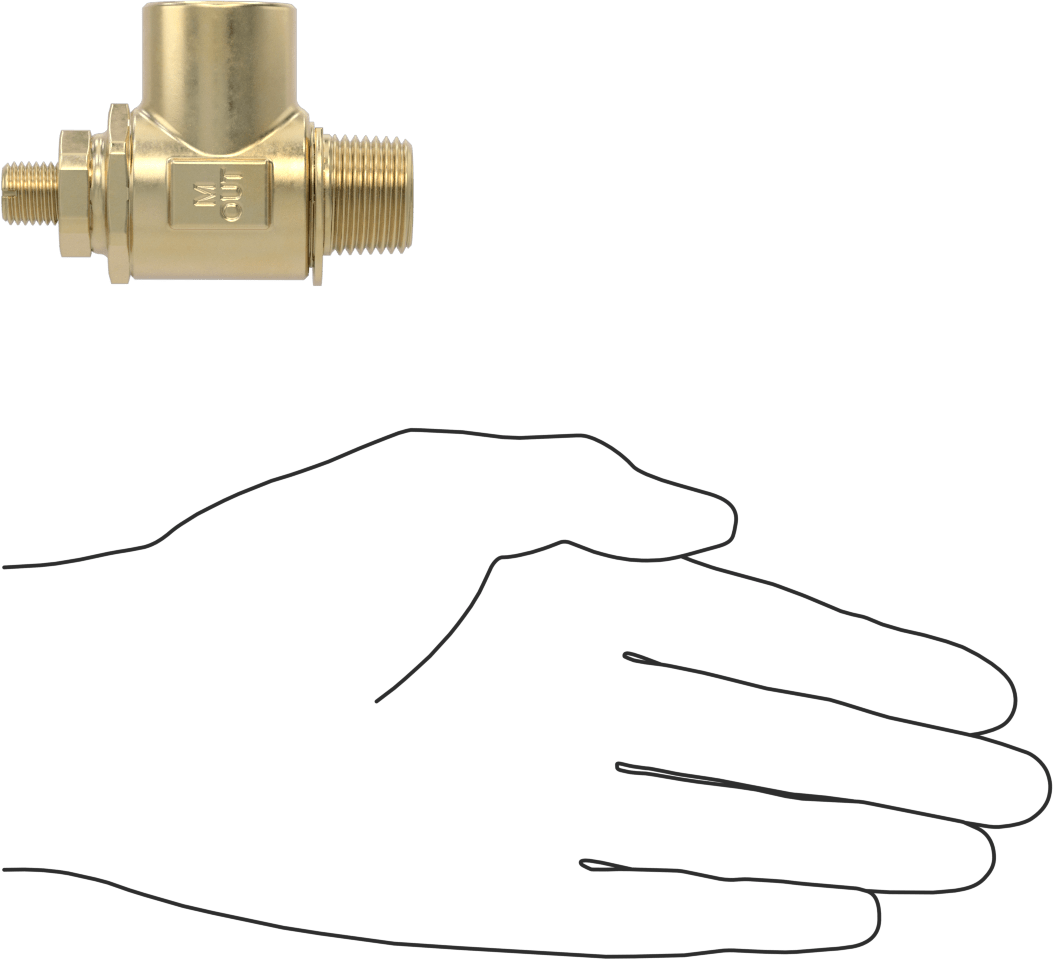

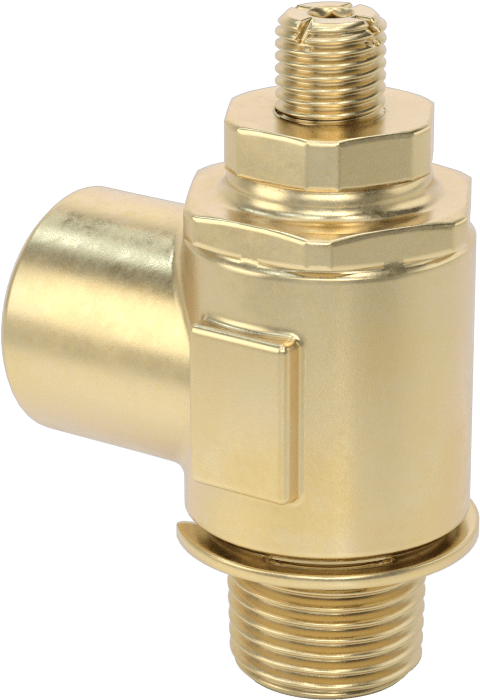

Dirsek Hava Akış Kontrol Vanası
Pirinç 1/2 NPT Erkek Giriş x 1/2 NPT Dişi Çıkış
| Giriş | |
| Bağlantı Tipi | Dişli |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çıkış | |
| Bağlantı | Dişli |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Gövde Malzemesi | Pirinç |
| Akış Katsayısı (Cv) | 2.12 |
| Akış Hızı @ 87 psi | |
| Minimum | 0 scfm |
| Maksimum | 100 scfm |
| Maksimum Basınç | 150 psi10 bar |
| Sıcaklık Aralığı | 0° F ila 200° F |
| Akış Ayarlama Mekanizması | Somun |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |
| Uzunluk | 1.9"4.83 cm |
| Genişlik | 1 5/16"3.33 cm |
| Yükseklik | 2.82"7.16 cm |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 848120.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bu vanaları doğrudan silindir bağlantı noktalarına monte ederek, silindir ile vana arasındaki ek hortum veya boru tesisatını ortadan kaldırın; böylece sıralı vanalara göre daha iyi kontrol ve tutarlılık elde edin. Akış kontrol vanaları, hava akışının hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava ters yönde serbestçe akar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Çıkış Ölçer—Çıkış ölçer valfleri, silindirden çıkan akışı kontrol eder.
