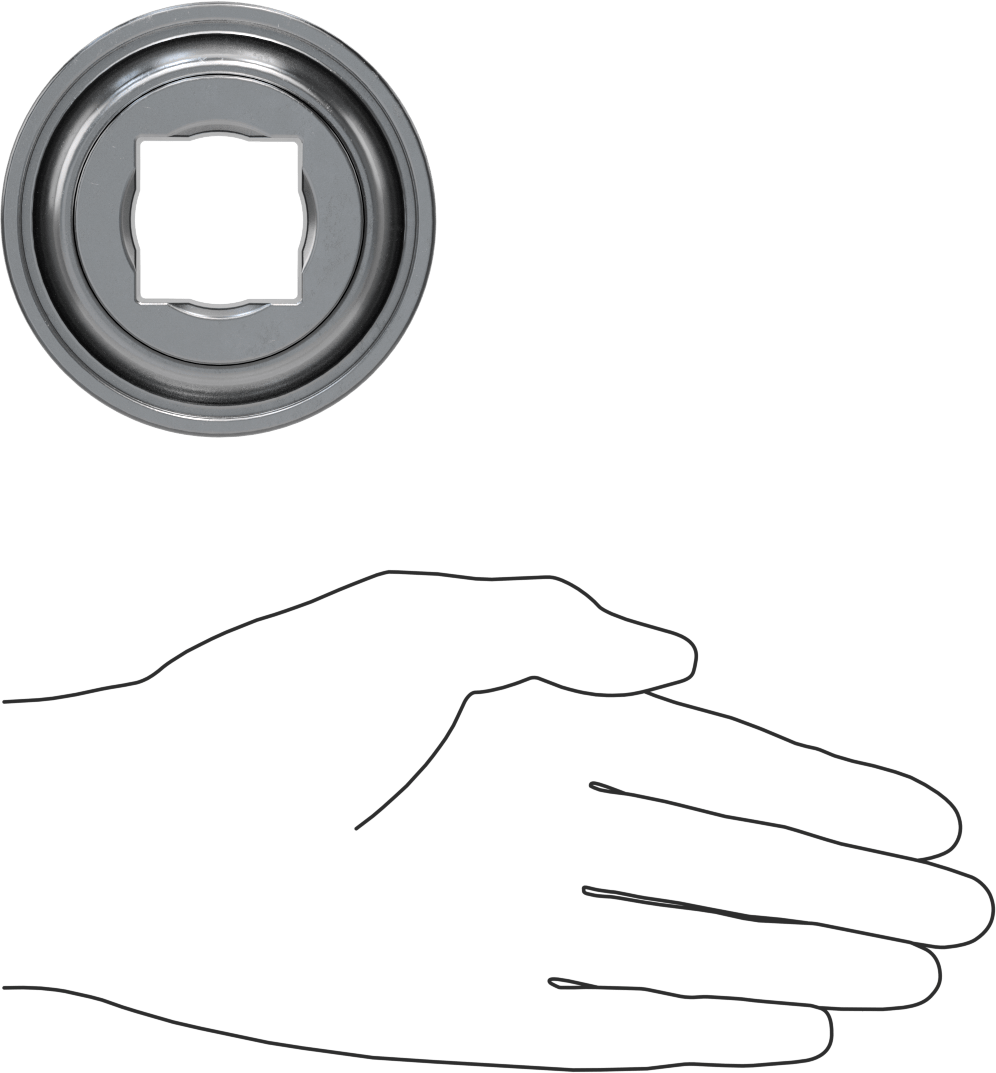

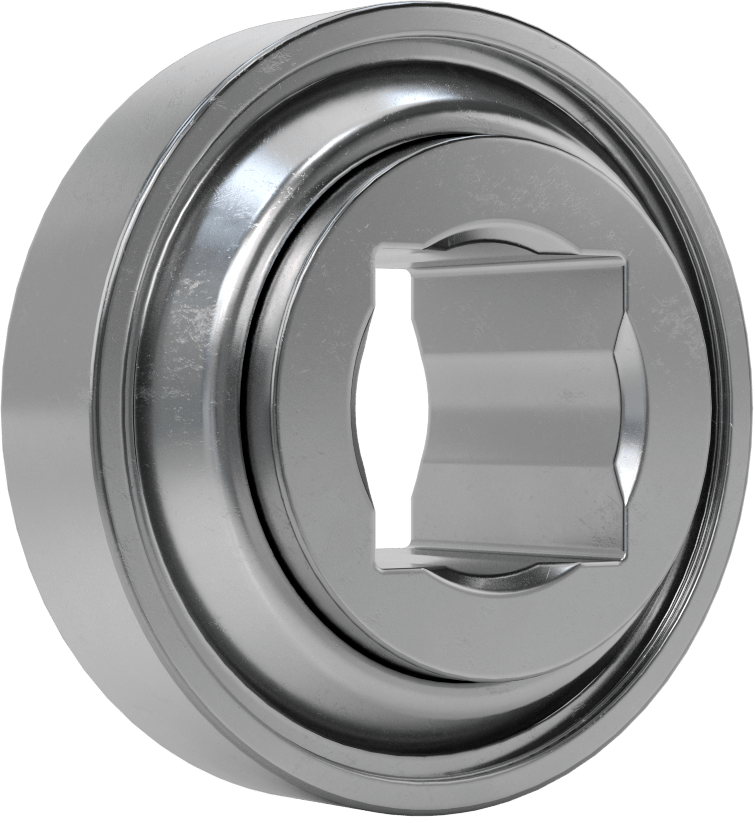

Kare Delikli Bilyalı Rulman, Anma Numarası W208Pp5
29,5 mm Mil Genişliği için
| Mil Tipi için | Kare |
| Yatak Conta Tipi | Sızdırmaz |
| Malzeme | Çelik |
| Mil Genişliği için | 29.5 mm |
| Gövde İç Çapı İçin | 80 mm |
| Genişlik | 18 mm |
| Genişlik Toleransı | -0.0010 mm ila 0.1184 mm |
| ABEC Sınıfı | 1 |
| Dinamik Radyal Yük Kapasitesi | 7,300 lb. |
| Maksimum Dönüş Hızı | 500 rpm |
| Sıcaklık Aralığı | |
| Minimum | -29°C |
| Maks. | 93°C |
| İç Halka Tipi | Uzatılmış |
| Yatak Anma Numarası | W208PP5 |
| Bilyalı Rulman Profili | Standart |
| Bilye Malzemesi | Çelik |
| Yatak Yapısı | Tek Sıra |
| Rulman Tipi | Bilye |
| Kafes Malzemesi | Çelik |
| Yük Yönü için | Radyal |
| İç Halka | |
| Dış Çap | 52.6 mm |
| Genişlik | 36.5 mm |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Dış Çap | 80 mm |
| Dış Çap Toleransı | 0.0001 mm ila 0.0129 mm |
| Radyal Boşluk | 0.0152 mm ila 0.033 mm |
| Radyal Boşluk Kataloğundaki Numara | C3 |
| Conta Malzemesi | Buna-N |
| Mil Montaj Tipi | Gezici Yuvaya Uyumlu |
| Kare Genişliği | 29.972 mm |
| Kare Genişliği Toleransı | -0.127 mm ila 0.127 mm |
| Statik Radyal Yük Kapasitesi | 4,600 lb. |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848250.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu rulmanların iç köşeleri, dönerken kare şaftları kavrar, bu nedenle onları yerinde tutmak için ayar vidalarına gerek yoktur. Ekstra montaj adımları olmadığı için, kurulumunuzun sık sık sökülmesi gerektiğinde iyi bir seçimdir.
Sızdırmaz — Kirli ortamlar için en iyi seçim. Bir bariyer tozu dışarıda tutar, böylece bilyelerin kirlenmesini veya aşınmasını önler. Ancak, hava geçemediği için bu rulmanlar en fazla ısıyı tutar.
Çelik—Güçlü ve aşınmaya dayanıklıdır. Ancak nem paslanmaya neden olacağından, bu rulmanlar kuru ortamlar için en uygunudur.
Uzatılmış İç Halka—Ara parçaya gerek kalmadan eşleşen parçalara bağlanın. İç halka, dış halkadan daha uzağa çıkıntı yapar, böylece mil bilezikleri ve diğer nesneler yatağın hareketli parçalarına temas etmez.
ABEC Derecesi—ABEC derecesine sahip rulmanlar, Annular Bearing Engineers Committee (ABEC) tarafından belirlenen endüstri tolerans standartlarını karşılar. 1 ila 9 arasında bir ölçekte derecelendirilirler. Derece ne kadar yüksekse, tolerans o kadar sıkıdır. ABEC 1 veya 3 dereceli rulmanlar, çoğu uygulama için yeterince hassastır. Uygulamanız sürekli olarak yüksek hızlarda çalışıyorsa veya yüksek hassasiyet gerektiriyorsa, daha az sürtünme ve ısı ürettikleri için ABEC 5 veya daha yüksek derecelendirmeli rulmanları tercih edin.
