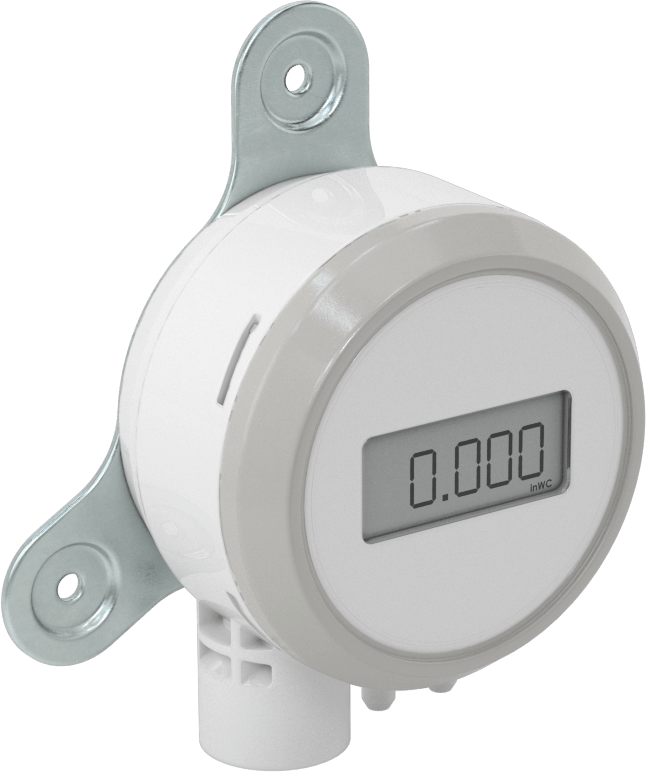

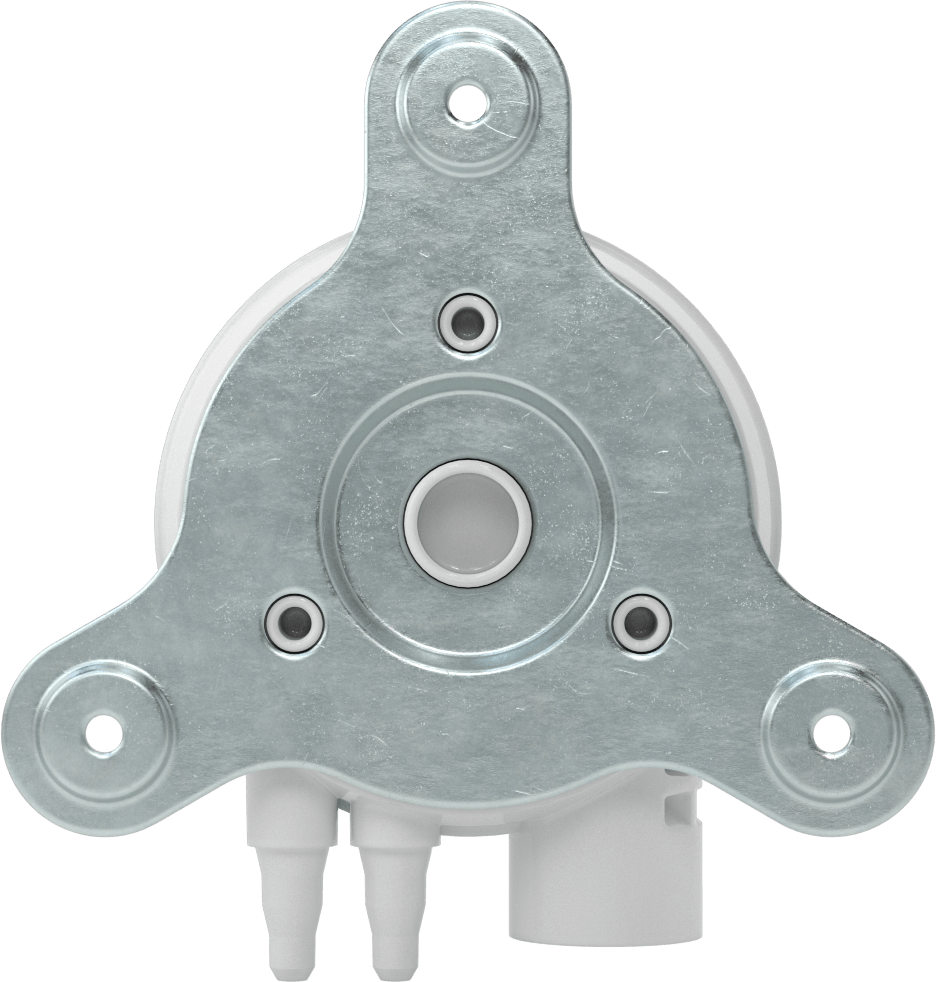

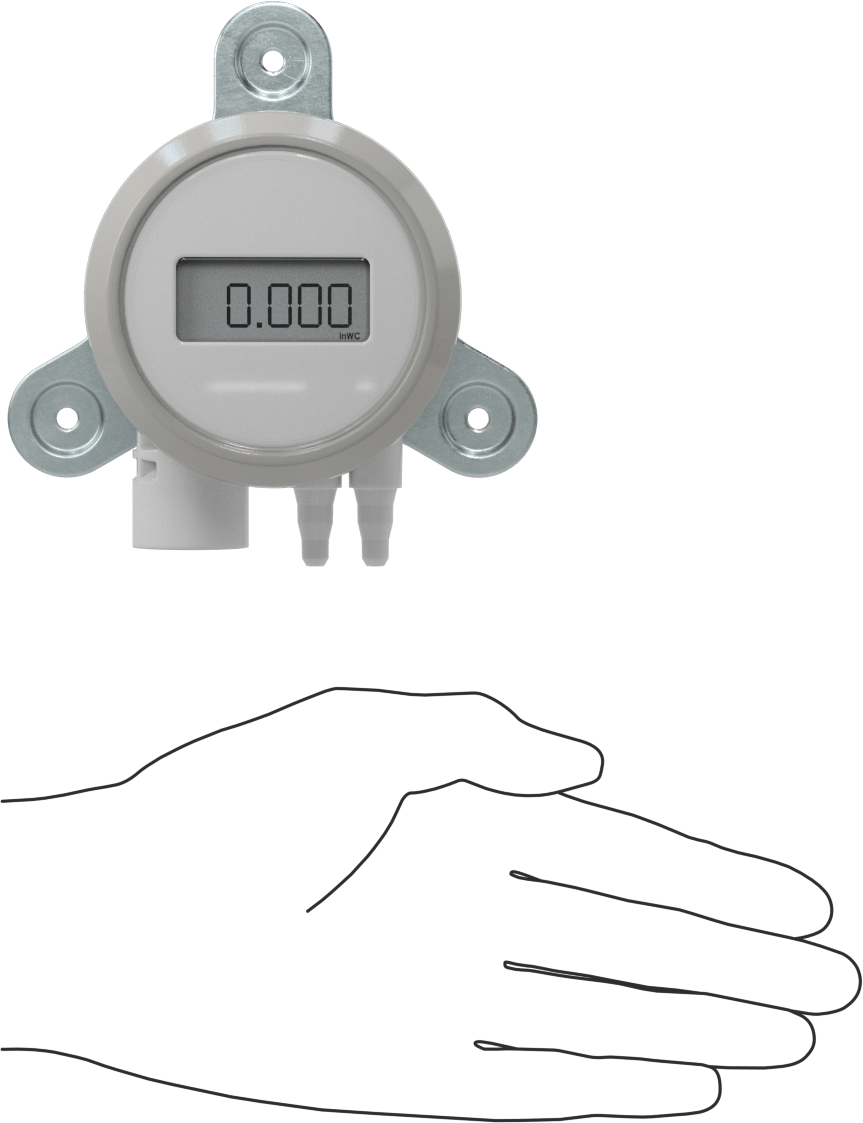

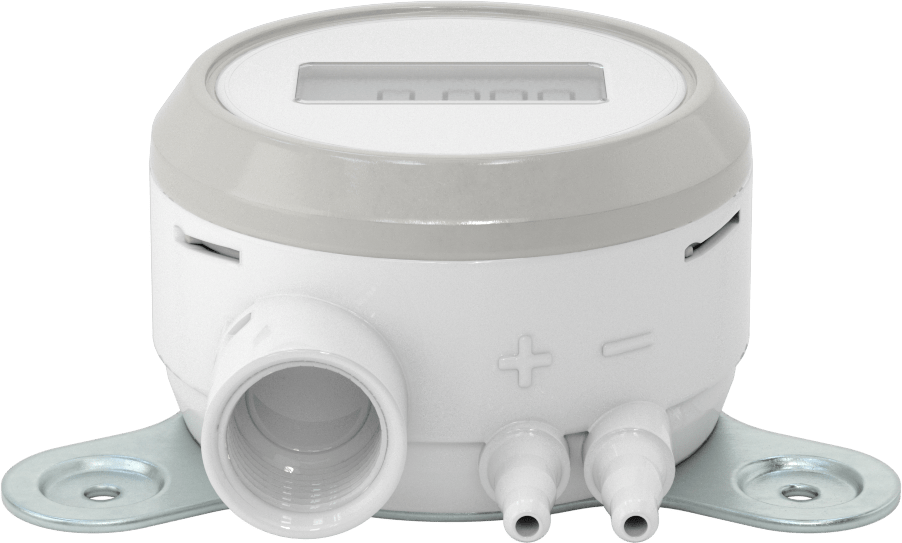

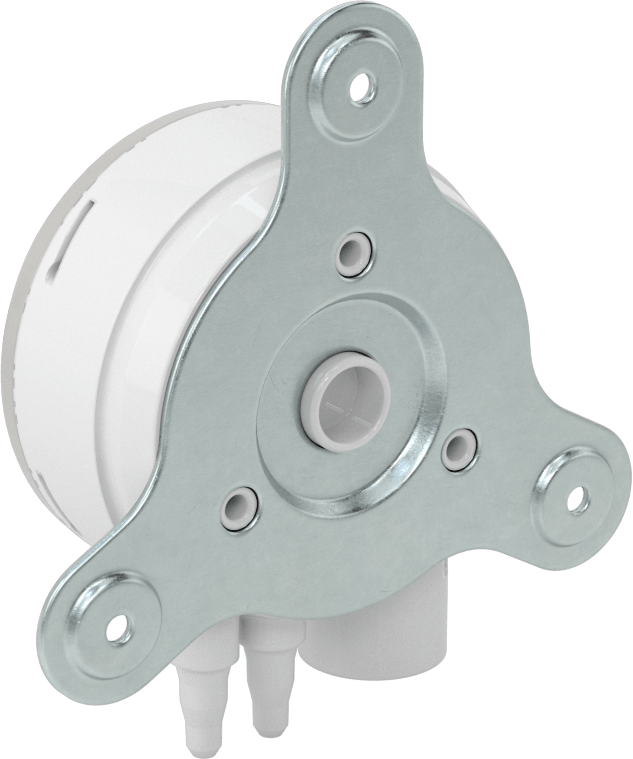

Hava için Diferansiyel Basınç Transmitteri, Dijital Ekranlı, Naylon Muhafaza
0-5 in H2O
| Gövde Malzemesi | Naylon |
| Tel Bağlantısı | Vida Terminali |
| Montaj Konumu | Yüzey |
| Basınç Farkı Aralığı | 0 to 1 in. H₂O 0 to 2 in. H₂O 0 to 3 in. H₂O 0 to 5 in. H₂O |
| Maksimum Giriş Basıncı | 166 in. H₂O |
| Giriş Gerilimi | 10V DC ila 36V DC |
| Kare Tırnak Boyutu için | 1/8", 3/16", 1/4", 5 mm, 6 mm |
| Tel Sayısı İçin | 2, 3 |
| Montaj Donanımı Dahil | Hayır |
| Montaj Delikleri | |
| Çap | 3/16"0.48 cm |
| Adet | 3 |
| Yükseklik | 4 13/16"12.22 cm |
| Sertifikasyon | CE İşareti |
| Muhafaza Derecesi | IP66, NEMA 4X |
| Kare Tırnak Boyutu için | Hava |
| Hassasiyet | ±1% |
| Bağlantı | |
| Boru | Erkek |
| Bağlantı Elemanı | Dişli |
| Malzeme | Naylon |
| Sıcaklık Aralığı | -4° F ila 158° F |
| Bağlanır | Boru |
| Derinlik | 1 15/16"4.92 cm |
| Ekran Türü | Dijital |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Yıkama, Islak |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Kablo Kanalı Anma Ölçüsüu için | 1/2 |
| Ölçü Birimi | Su İnçleri |
| Ölçüler | Diferansiyel Basınç |
| Çıkış Akımı | 4 mA ila 20 mA |
| Çıkış Gerilimi | 0V DC ila 5V DC, 0V DC ila 10V DC |
| Tepki Süresi | 3 sec. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902620.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Dijital ekran ve seçilebilir diferansiyel basınç aralıklarına sahip bu transmiterler, kadranlı göstergeli transmiterlere çok yönlü bir alternatiftir. Tek bir geniş diferansiyel basınç aralığına sahip standart bir transmiterin aksine, bu transmiterlerde aralarından seçim yapabileceğiniz birden fazla aralık bulunmaktadır. Seçilebilir basınç aralığı, doğruluklarının tek bir geniş aralık yerine her bir küçük aralığa uygulanması nedeniyle standart transmiterlerden daha doğru oldukları anlamına gelir. Ayrıca, akım veya voltaj çıkışı verecek şekilde yapılandırılabilirler; oysa standart transmiterler genellikle tek bir sinyal türü çıkarır. Dijital ekran, kaynakta diferansiyel basıncı izlemenizi ve sorunları gidermenizi sağlar. Transdüserler olarak da bilinen bu cihazlar, iki giriş arasındaki basınç farkını ölçer ve bunu uzaktan ekranlar, programlanabilir mantık denetleyicileri ve motor hız denetleyicileri gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Genellikle bir filtrenin tıkandığını belirtmek veya fırınlarda, kurutucularda ve HVAC sistemlerinde belirli bir hava basıncını korumaya yardımcı olmak için kullanılırlar. Hepsi UL 94 V-0 sertifikalıdır, bu nedenle yanıcılık standartlarını karşılarlar. CE işaretli olup, Avrupa güvenlik standartlarını da karşılarlar.
Havalandırma kanallarında basınç ölçümü yaparken, bunları bir statik basınç probuyla birlikte kullanın. 8 inçlik basınç probu kablosuna sahip transmiterler, statik basınç probu içerir.
Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, vericinin diferansiyel basınç aralığı ve çıkış sinyali için kalibre etmeniz gerekir. Diferansiyel basınç arttıkça, vericiden gelen çıkış sinyali de artar. Vericiler, yalnızca nominal basınç aralığı içinde doğru okumalar sağlar.
Akım çıkışı kullanılırken bunları iki kabloyla bağlayın. Aynı kablo, alıcıya sinyal göndermek ve vericiye güç sağlamak için kullanılır. Akım, uzun mesafelerde sinyal kaybına uğramaz ve diğer cihazlardan gelen elektriksel parazitlerden etkilenmez. Gerilim çıkışı için, bunları üç kablo kullanarak bağlayın: iki kablo güç kaynağına ve ayrı bir kablo alıcıya sinyal göndermek için. Alıcı ve verici, güç kaynağına geri dönen ortak bir topraklama kablosunu paylaşır.
IP66 Muhafaza Sınıfı — IP66 sınıfı vericiler, toza ve yıkamalara karşı koruma sağlar.
NEMA 4X Muhafaza Sınıfı—NEMA 4X sınıfı vericiler kir, hava koşulları, korozyon ve yıkamalara karşı koruma sağlar.
