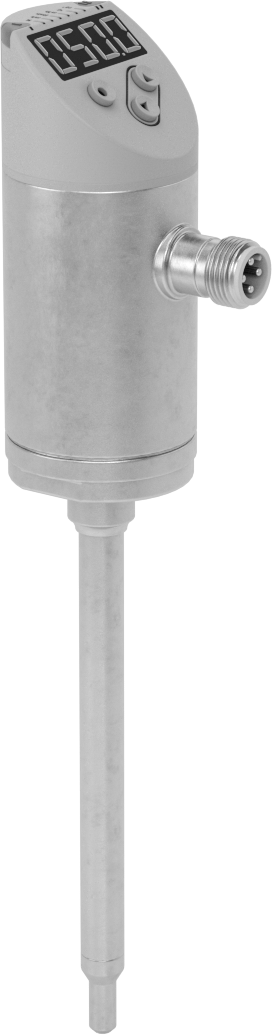

Takma Tipi Akış ve Sıcaklık Transmitteri
0.02 ila 12 gpm, 3-15/16" (10.00 cm) Prob Uzunluğu
| Montaj Konumu | Takma |
| Ölçüler | Akış Hızı, Sıcaklık |
| Toplam Çıkış Sayısı | 2 |
| Yapılandırılabilir Dijital Çıkış | |
| Adet | 1 |
| Çıkış Türü | Anahtar/Darbe |
| İletişim Protokolü | IO Link |
| Sinyal | NPN, PNP |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Darbe Frekansı Aralığı | 0 Hz ila 1,000 Hz |
| Yapılandırılabilir Analog/Dijital Çıkış | |
| Adet | 1 |
| Çıkış Türü | Anahtar/Darbe |
| Analog Çıkış Türü | Verici |
| Akım | 4 mA ila 20 mA |
| Sinyal Türü | NPN, PNP |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Darbe Frekansı Aralığı | 0 Hz ila 1,000 Hz |
| Fiş Tipi | |
| Kutup Sayısı | 4 |
| Elektrik Bağlantısı | M12 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| Gövde Malzemesi | 316 Paslanmaz Çelik, Polibütilen |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Akış Ölçüm Türü | Termal |
| Akış Aralığı | 0.02 gpm ila 12 gpm |
| Prob Uzunluğu | 3 15/16"10.00 cm |
| Uç-Uç Uzunluğu | 7 9/16"19.21 cm |
| Hassasiyet | ±10% |
| Sıcaklıktaki Maksimum Basınç | 725 psi @ 212° F |
| Sıcaklık Aralığı | 0° F ila 212° F |
| Giriş Gerilimi Aralığı | 18V DC ila 30V DC |
| Montaj Konumu | Herhangi Bir Açı |
| Sahada Yeniden Kalibre Edilebilir | Evet |
| Muhafaza Derecesi | IP65, IP67 |
| Şu ile Kalibre Edilmiş | Hava, Glikol, Yağ, Su |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Devre Koruması | Aşırı Yük, Kısa Devre |
| Ekran Türü | Dijital |
| Çevre | Tozlu, Dalgıç, Yıkama, Islak |
| Akış Ölçüm Birimi | Dakikada Galon, Dakikada Litre, Saat Başına Metreküp |
| Kare Tırnak Boyutu için | Sıvılar |
| Ölçü Birimi | Dakikada Litre, Saniye Başına Metre, Saat Başına Metreküp |
| Tepki Süresi | 0.5 sec. |
| Anahtarlama | |
| Akım | 250 mA |
| Gerilim | 30V DC |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 7(a), 7(c)-I |
| Schedule B Numarası | 903289.6060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bağlantı elemanlarını (ayrı satılır) boru bağlantınıza vidalayın ve bu vericilerin probunu takarak su, yağ veya havanın akışını ve sıcaklığını ölçün. Prob, montaj donanımının diğer ucundaki bir sıkıştırma bağlantı parçası ile yerinde tutulur. Bunlar genellikle, bir vericinin hat üzerine monte edilmesinin zor olduğu büyük çaplı borularda kullanılır. Akış hızını hesaplamak için, bu vericiler az miktarda ısı üretir, ardından sıvı veya havanın bunun üzerinde yarattığı soğutma etkisini ölçer. Hem akışı hem de sıcaklığı ölçüp çıktısını verirler, bu da onları sıcaklığın dalgalandığı uygulamalar için ideal kılar. Dönüştürücüler olarak da bilinen bu cihazlar, ölçümleri, akışı izlemek veya ekipmanı kontrol etmek için uzaktan ekranlar ve programlanabilir mantık denetleyicileri (PLC'ler) gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Akış veya sıcaklık arttıkça, çıkış sinyali de artar. Alıcı cihazınızın sinyali yorumlayabilmesi için, vericinin ölçüm aralığı ve çıkış sinyali için kalibre etmeniz gerekir. Yalnızca nominal ölçüm aralığı içinde doğru okumalar verirler. Herhangi bir montaj yönünde akışı doğru şekilde ölçerler. Bu vericiler hava, glikol çözeltileri, yağ ve su ile kalibre edilir, ancak sahada diğer sıvılar için yeniden kalibre edilebilir.

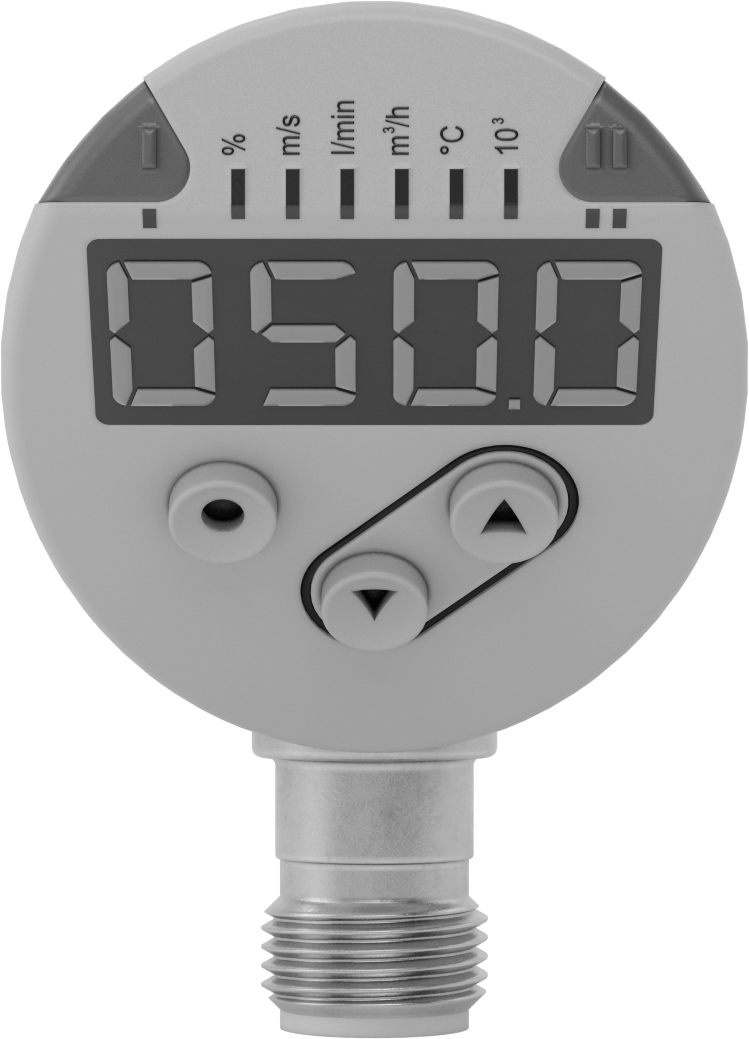

Dijital ekranı kullanarak kaynağında ayarları yapın. Bu vericiler iki adet yapılandırılabilir çıkışa sahiptir. Biri, analog çıkış veya dijital anahtar olarak akış veya sıcaklık için kablolanabilir. Diğeri ise dijital anahtar, dijital darbe çıkışı veya IO Link olarak akış için kablolanabilir. Darbe çıkışları, vericinin giriş voltajına uygun voltaj dalgalanmaları kullanarak akış verilerini gönderir. Akış ne kadar yüksekse, o kadar fazla darbe gönderirler. Ayarları değiştirmek ve PLC'nizden veya bilgisayarınızdan uzaktan hata mesajları almak için, çıkışlardan birini IO Link kullanacak şekilde programlayabilirsiniz. Arayüzünüze bağlanmak için bir IO Link denetleyicisine (dahil değildir) ihtiyacınız olacaktır.
