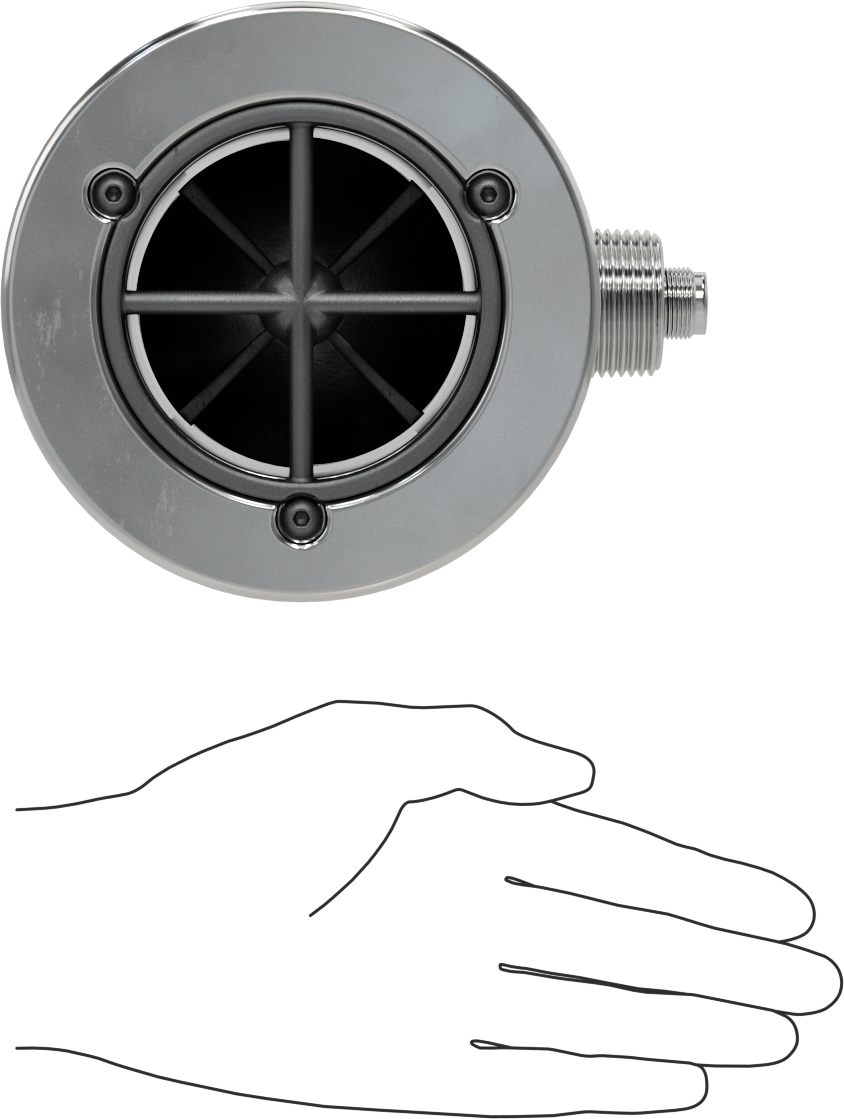

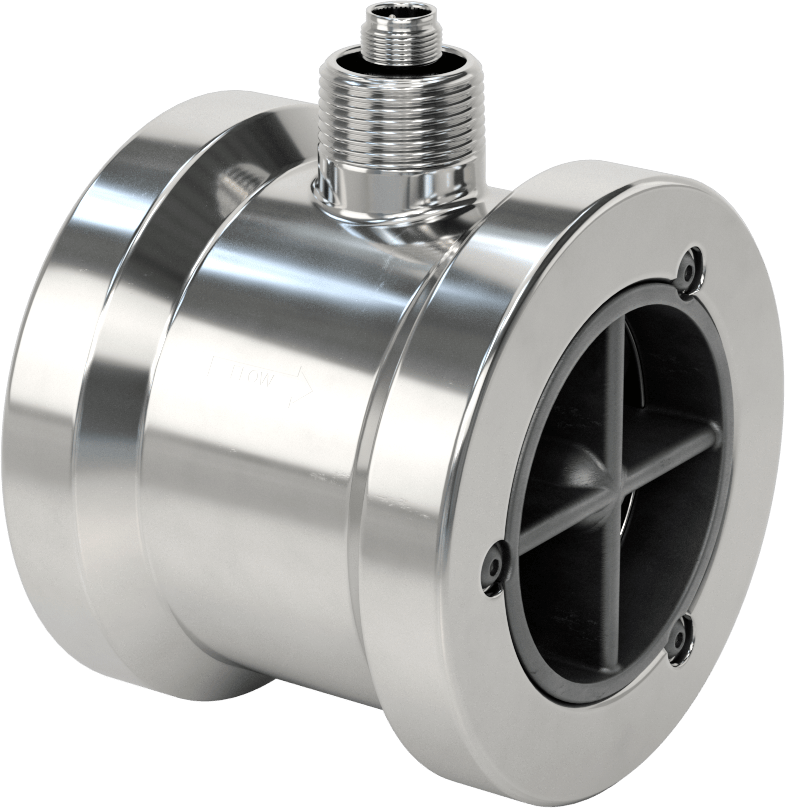

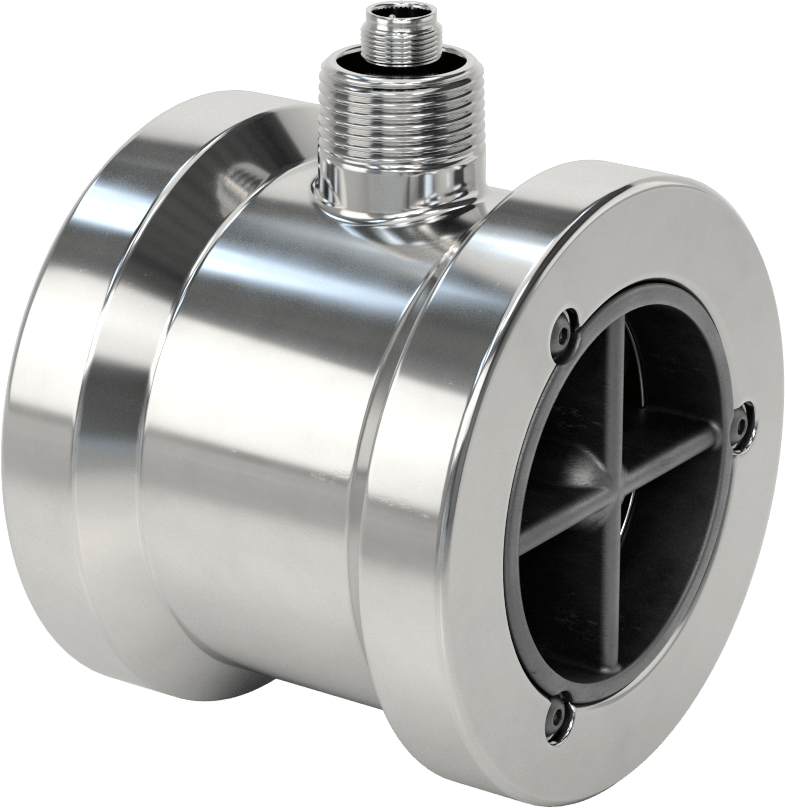

Flanşlı Boru için Akış Vericisi
3 Boru Boyutu, 60 ila 600 gpm Akış Aralığı
| Montaj Konumu | Sıralı |
| Performans | Modüler Yapılandırılabilir |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlanır | Boru |
| Ölçüler | Akış Hızı |
| Bileşen | Akış Transmitteri |
| Toplam Çıkış Sayısı | 1 |
| Dijital Çıkış Türü | Darbe |
| Pim Sayısı | 2 |
| Elektrik Bağlantısı | BNC |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| Gövde Malzemesi | 316 Paslanmaz Çelik, 316L Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik, 316L Paslanmaz Çelik |
| Akış Ölçüm Türü | Türbin |
| Boru Çapı | 37.62 cm |
| Akış Aralığı | 60 gpm ila 600 gpm |
| Delik Boyutu | 3"7.62 cm |
| Flanş | |
| Dış Çap | 5"12.70 cm |
| Tip | Yuvarlak |
| ANSI Sınıfı Flanşlar İçin | 150 |
| Uç-Uç Uzunluğu | 4 1/4"10.79 cm |
| Hassasiyet | ±1,0% |
| Sıcaklıktaki Maksimum Basınç | 285 psi @ 70° F |
| Sıcaklık Aralığı | -150° F ila 350° F |
| Montaj Konumu | Herhangi Bir Açı |
| Sahada Yeniden Kalibre Edilebilir | Hayır |
| Hacim Başına Darbe Frekansı | Galon başına 50 darbe |
| Şu ile Kalibre Edilmiş | Su |
| Muhafaza Derecesi | Derecelendirilmemiştir |
| Akış Ölçüm Birimi | Dakika Başına Galon |
| Kare Tırnak Boyutu için | Sıvılar |
| Ölçü Birimi | Dakika Başına Galon |
| Yapılandırılabilir Çıkış Sayısı | 1 |
| Çıkış Sinyali Türü | Dijital |
| Tepki Süresi | 0 sec. |
| Sinyal Çıkışı | NPN |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, 316L Paslanmaz Çelik, A890 Paslanmaz Çelik, Tungsten Karbür |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Akış hızını ölçmek ve verileri uzaktan bir ekrana veya programlanabilir mantık denetleyicisine (PLC) göndermek için bu transmiterleri flanşlı boru sistemindeki iki flanş arasına monte edin. Kolay temizlik ve bakım için transmiteri flanşların arasından dışarı kaydırabilirsiniz. Tam bir verici, bir akış vericisi, ekran ve montaj donanım kitinden oluşur (tüm bileşenler ayrı satılır). Akan sıvı, vericideki türbini döndürürken, okunması kolay ekran, akışı ölçmek ve iletmek için dönüş sayısını sayar. Ekran ayrıca toplam ve parti akış hacimlerini de gösterir. Tıkanma veya iç parçalarda başka hasarları önlemek için bu vericileri temiz, düşük viskoziteli sıvılarla kullanın. Bunları boru sisteminize sıralı olarak monte edin. Herhangi bir montaj yönünde doğru sonuçlar verirler.
Dönüştürücüler olarak da bilinen bu vericiler, ölçümleri alıcı cihazlar tarafından yorumlanabilen dijital bir darbeye dönüştürerek durumu izlemenize veya ekipmanı kontrol etmenize yardımcı olur. Her darbe bir voltaj dalgalanmasıdır. Akış ne kadar yüksekse, o kadar fazla darbe gönderirler. Alıcı cihazınızın vericiden gelen sinyali yorumlayabilmesi için, vericinin ölçüm aralığı ve çıkış sinyali için kalibre etmeniz gerekir. Vericiler, yalnızca nominal ölçüm aralığı içinde doğru okumalar sağlar.
Vericiler su ile kalibre edilmiştir ancak diğer sıvılarla da kullanılabilir.
