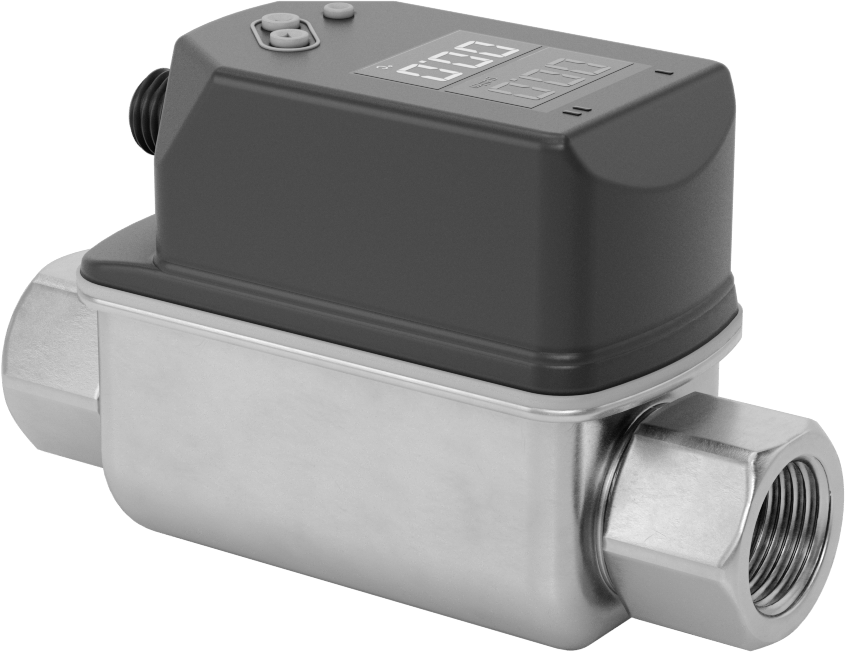

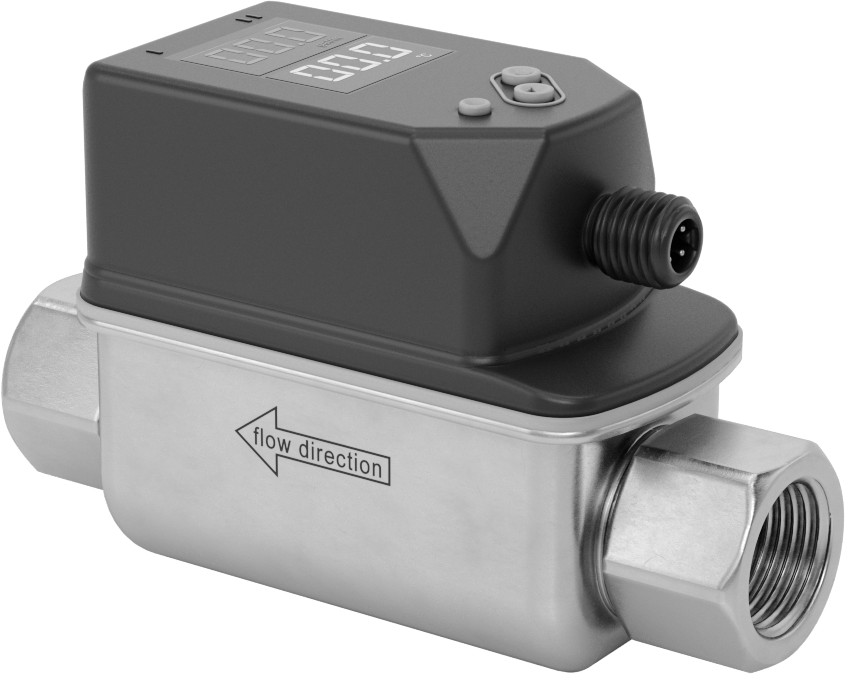

Akış ve Sıcaklık Transmitteri, Vorteks Akış
1/2 NPT Dişi, 32 ila 634 gph
| Montaj Konumu | Sıralı |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlanır | Boru |
| Ölçüler | Akış Hızı, Sıcaklık |
| Toplam Çıkış Sayısı | 2 |
| Analog Çıkış Türü | Verici |
| Fiş Tipi | |
| Kutup Sayısı | 4 |

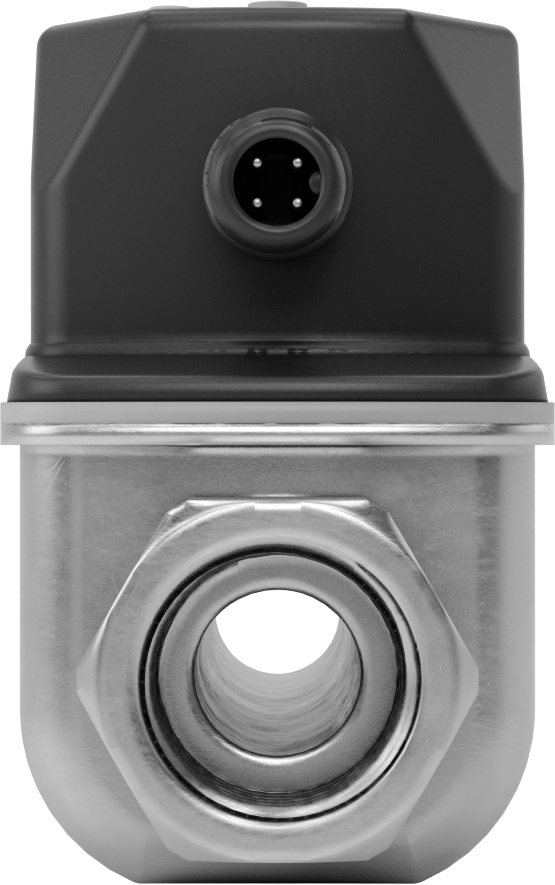

| Elektrik Bağlantısı | M12 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Akış Ölçüm Türü | Vorteks |
| Boru Bağlantıları | 1/2 NPT Dişi |
| Akış Aralığı | 32 gph ila 634 gph |

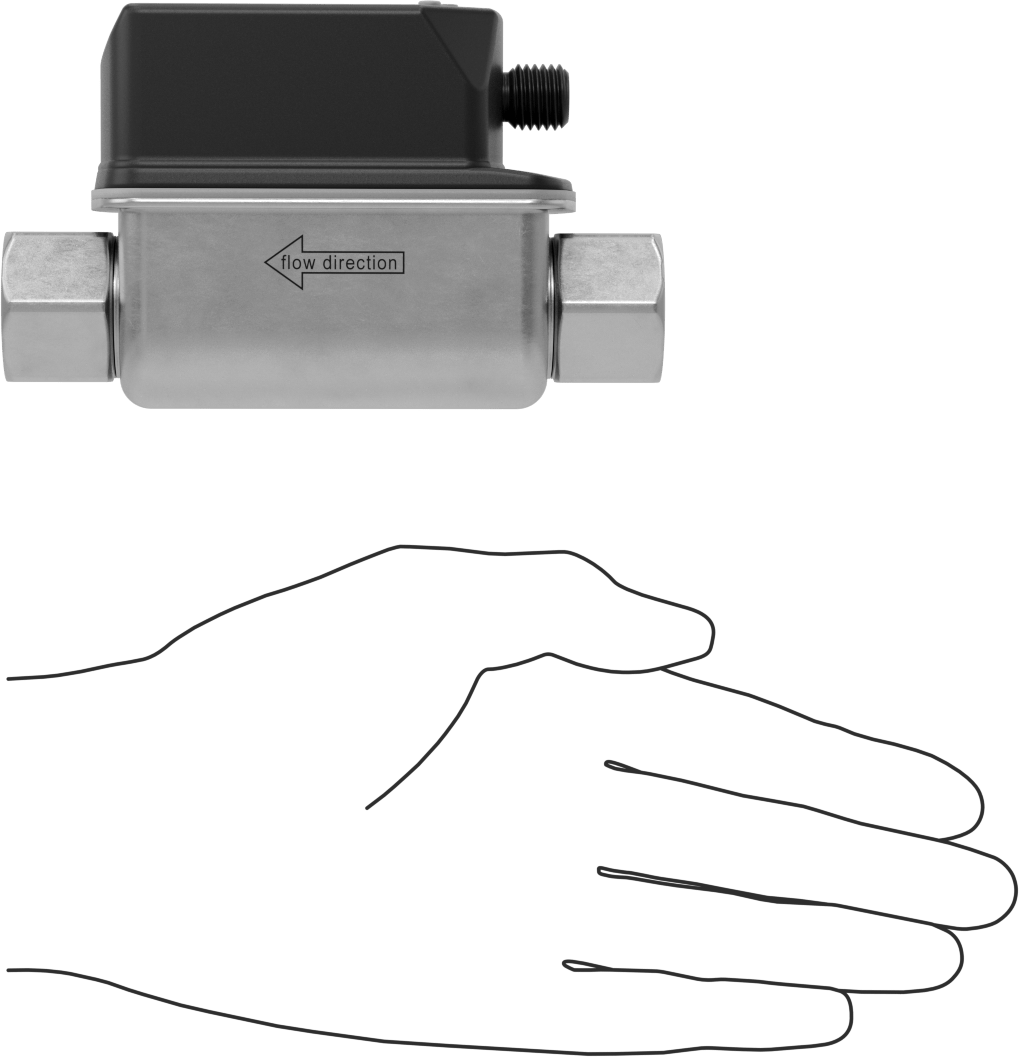

| Uç-Uç Uzunluğu | 4 11/16"11.91 cm |
| Hassasiyet | ±%2 |
| Sıcaklıktaki Maksimum Basınç | 172 psi @ 70° F |
| Sıcaklık Aralığı | 14° F ila 190° F |
| Conta Malzemesi | Floroelastomer |
| Giriş Gerilimi Aralığı | 18V DC ila 30V DC |
| Montaj Konumu | Herhangi Bir Açı |
| Sahada Yeniden Kalibre Edilebilir | Hayır |
| Muhafaza Derecesi | IP65, IP67 |
| Şu ile Kalibre Edilmiş | Soğutucu, Glikol, Su |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Devre Koruması | Aşırı Yük, Ters Polarite, Kısa Devre |
| İletişim Protokolü | IO Link |
| Ekran Türü | Dijital |
| Çevre | Tozlu, Dalgıç, Yıkama, Islak |
| Akış Ölçüm Birimi | Dakikada Galon, Saat Başına Galon, Dakikada Litre, Saat Başına Metreküp |
| Kare Tırnak Boyutu için | Sıvılar |
| Ölçü Birimi | Dakikada Galon, Saat Başına Galon, Dakikada Litre, Saat Başına Metreküp, Celsius, Fahrenheit |
| Çıkış Akımı | 4 mA ila 20 mA |
| Çıkış Sinyali Türü | Analog |
| Tepki Süresi | 1 sec. |
| UL Dosya Numarası | E174189 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, ETFE, Floroelastomer, Naylon 6/6, PPS |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Akış hızı ve sıcaklık ölçümlerini aynı anda bir programlanabilir mantık denetleyicisine (PLC), veri kaydediciye veya başka bir alıcı cihaza gönderin. Durumu izlemek veya ekipmanı kontrol etmek için kullanılan bu vericiler (transdüktörler olarak da bilinir), ölçümleri alıcı cihazlar tarafından yorumlanan bir elektrik sinyaline dönüştürür. Akış veya sıcaklık arttıkça, çıkış sinyali de artar. Alıcı cihazınızın sinyali yorumlayabilmesi için, vericinin ölçüm aralığı ve çıkış sinyali için kalibrasyon yapmanız gerekir. Yalnızca nominal ölçüm aralığı içinde doğru okumalar verirler. Bunları boru sisteminize sıralı olarak monte edin. Herhangi bir montaj yönünde akışı doğru şekilde ölçerler.

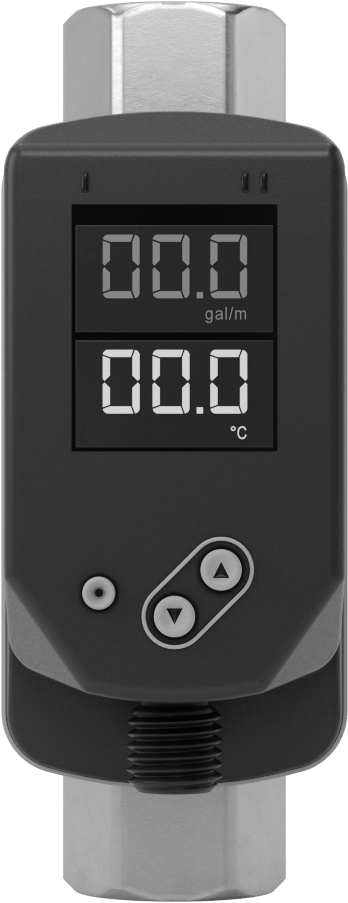

Dijital ekran, okumaları görüntülemeyi ve ayarları kaynağında yapmayı kolaylaştırır. Ayarları değiştirmek ve PLC'nizden veya bilgisayarınızdan uzaktan hata mesajları almak için çıkışlardan birini IO Link kullanacak şekilde programlayın. Arayüzünüze bağlanmak için bir IO Link denetleyicisine (dahil değildir) ihtiyacınız olacaktır.
Vorteks Akış Ölçümü — Vorteks transmiterleri, sıvının içinden akarken oluşan vorteksin boyutunu ölçerek akış hızını belirler. Kırılabilecek veya sıkışabilecek herhangi bir hareketli parçaları yoktur. Bunları yalnızca en az %95 su içeren sıvılarla kullanın. Akış için bir analog çıkışa ve sıcaklık için başka bir analog çıkışa sahiptirler. Sıcaklık çıkışı ayrıca IO Link için kablolanabilir.
