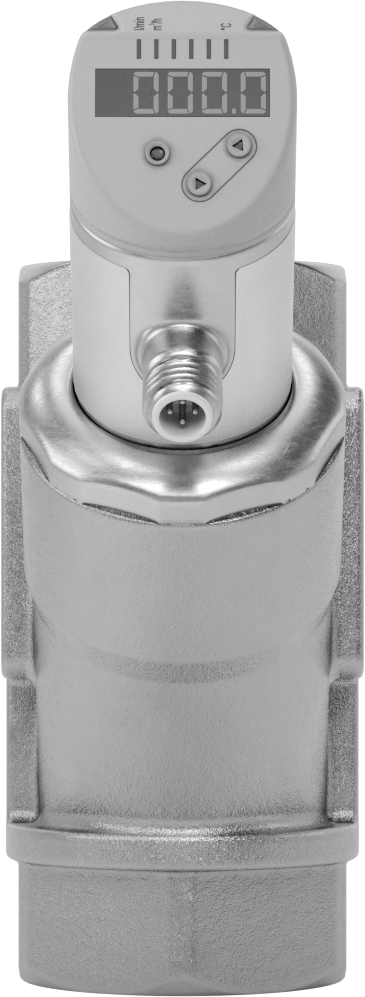

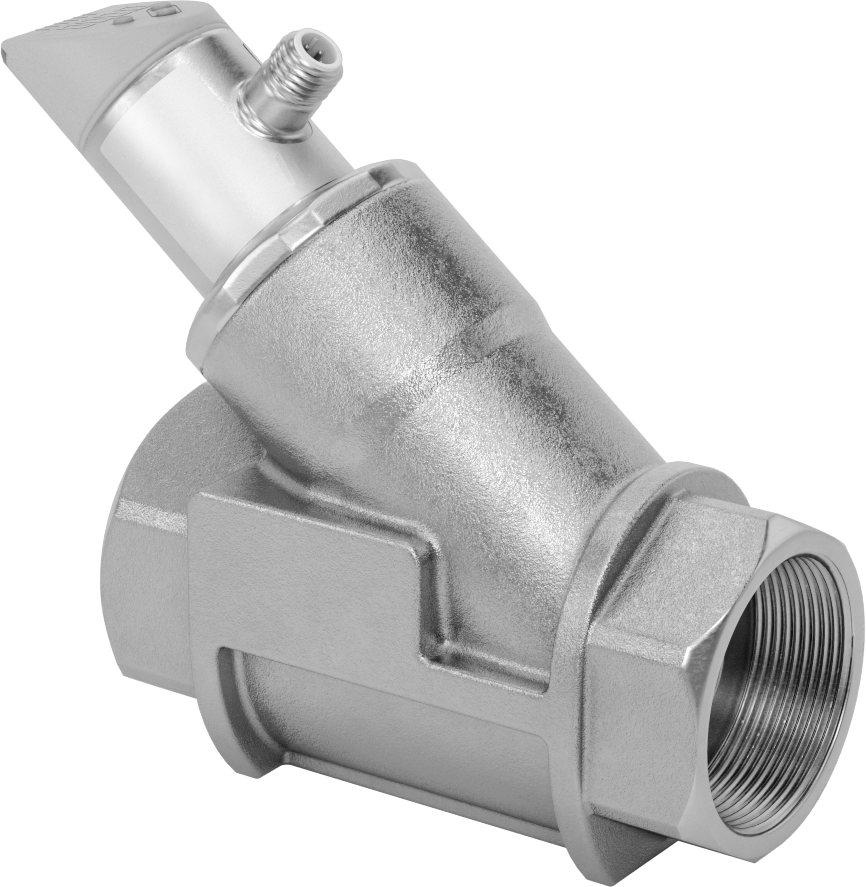

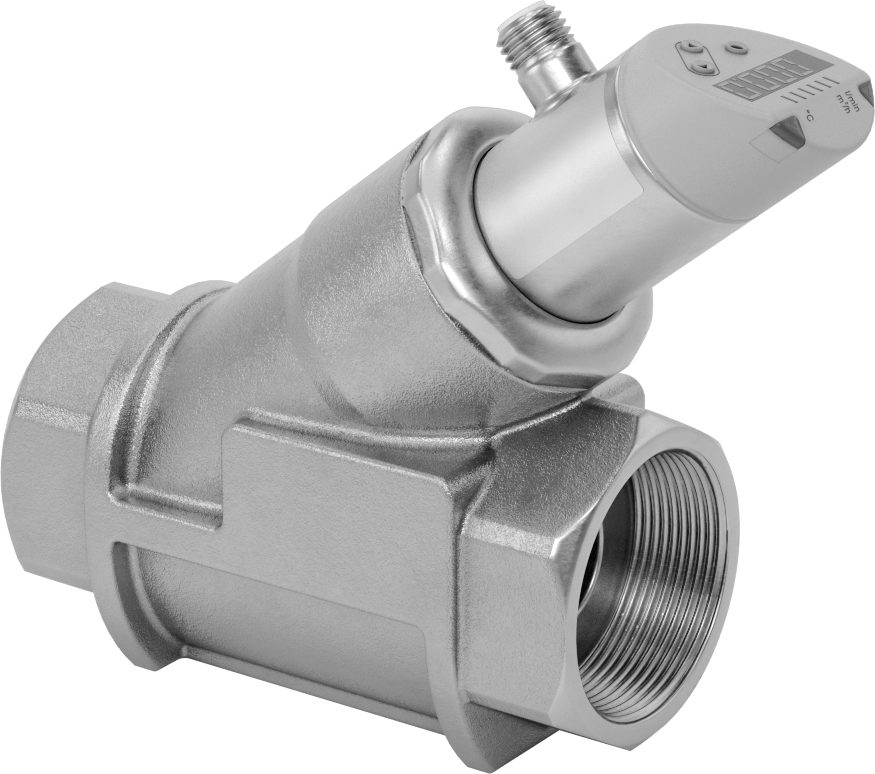

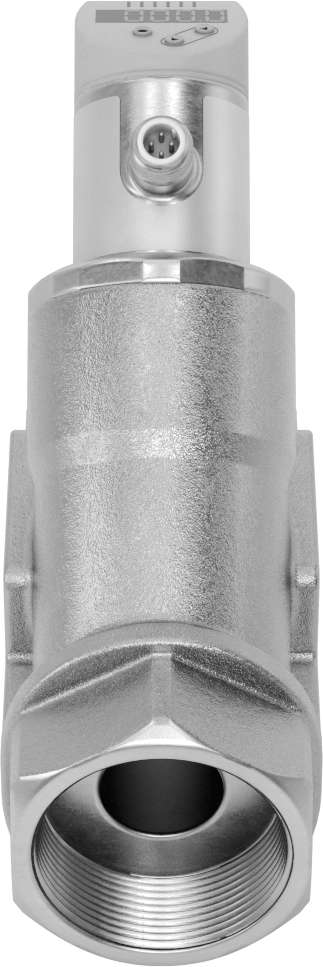

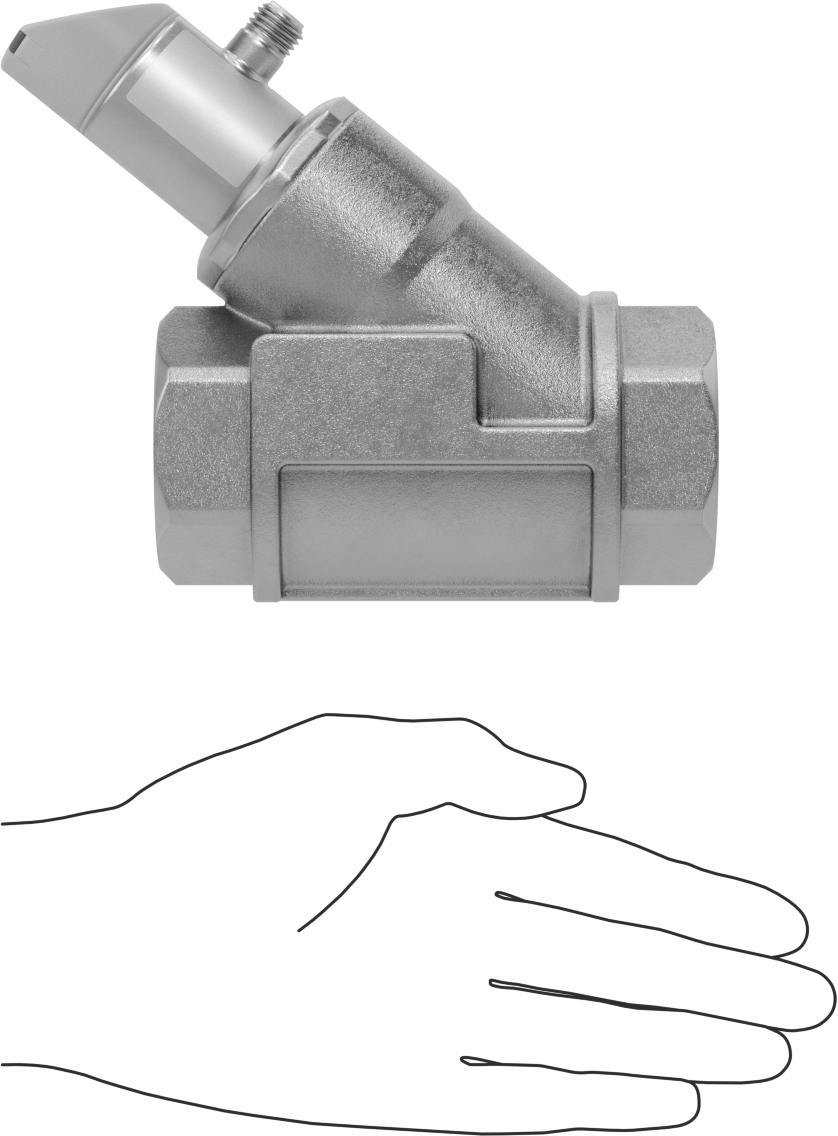

Akış ve Sıcaklık Transmitteri, Değişken Alan Akışı
1 1/2 NPT Dişi, 60 ila 3000 gph
| Montaj Konumu | Sıralı |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlanır | Boru |
| Ölçüler | Akış Hızı, Sıcaklık |
| Toplam Çıkış Sayısı | 2 |
| Yapılandırılabilir Dijital Çıkış | |
| Adet | 1 |
| Çıkış Türü | Anahtar/Darbe |
| İletişim Protokolü | IO Link |
| Sinyal | NAMUR, NPN, PNP |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Darbe Frekansı Aralığı | 0 Hz ila 10,000 Hz |
| Yapılandırılabilir Analog/Dijital Çıkış | |
| Adet | 1 |
| Çıkış Türü | Anahtar |
| Analog Çıkış Türü | Verici |
| Akım | 4 mA ila 20 mA |
| Sinyal Türü | NAMUR, NPN, PNP |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Fiş Tipi | |
| Kutup Sayısı | 4 |
| Elektrik Bağlantısı | M12 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Akış Ölçüm Türü | Değişken Alan |
| Boru Bağlantıları | 1 1/2 NPT Dişi |
| Akış Aralığı | 60 gph ila 3,000 gph |
| Uç-Uç Uzunluğu | 6 3/16"15.72 cm |
| Hassasiyet | ±5% |
| Sıcaklıktaki Maksimum Basınç | 362 psi @ 70° F |
| Sıcaklık Aralığı | 14° F ila 212° F |
| Conta Malzemesi | Floroelastomer |
| Giriş Gerilimi Aralığı | 18V DC ila 30V DC |
| Montaj Konumu | Herhangi Bir Açı |
| Sahada Yeniden Kalibre Edilebilir | Evet |
| Muhafaza Derecesi | IP65, IP67 |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 20 gph/2° F |
| Şu ile Kalibre Edilmiş | Soğutucu, Glikol, Su |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Devre Koruması | Aşırı Yük, Ters Polarite, Kısa Devre |
| Ekran Türü | Dijital |
| Çevre | Tozlu, Dalgıç, Yıkama, Islak |
| Özellikler | LED Durum Göstergeleri, Programlanabilir Kırmızı/Yeşil Ekran |
| Akış Ölçüm Birimi | Dakikada Galon, Saat Başına Galon, Dakikada Litre, Saat Başına Metreküp |
| Kare Tırnak Boyutu için | Sıvılar |
| Ölçü Birimi | Dakikada Galon, Saat Başına Galon, Dakikada Litre, Saat Başına Metreküp, Celsius, Fahrenheit |
| Tepki Süresi | 0.01 sec. |
| Ayar Noktası Ayarlanabilirliği | Sabit |
| Ayar Noktası Aralığı | 20 gph ila 3.000 gph/16° F ila 212° F |
| Anahtarlama | |
| Akım | 150 mA |
| Gerilim | 30V DC |
| UL Dosya Numarası | E174189 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, Pirinç, Floroelastomer, PPS |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Akış hızı ve sıcaklık ölçümlerini aynı anda bir programlanabilir mantık denetleyicisine (PLC), veri kaydediciye veya başka bir alıcı cihaza gönderin. Durumu izlemek veya ekipmanı kontrol etmek için kullanılan bu vericiler (transdüktörler olarak da bilinir), ölçümleri alıcı cihazlar tarafından yorumlanan bir elektrik sinyaline dönüştürür. Akış veya sıcaklık arttıkça, çıkış sinyali de artar. Alıcı cihazınızın sinyali yorumlayabilmesi için, vericinin ölçüm aralığı ve çıkış sinyali için kalibrasyon yapmanız gerekir. Yalnızca nominal ölçüm aralığı içinde doğru okumalar verirler. Bunları boru sisteminize sıralı olarak monte edin. Herhangi bir montaj yönünde akışı doğru şekilde ölçerler.
Dijital ekran, okumaları görüntülemeyi ve ayarları kaynağında yapmayı kolaylaştırır. Ayarları değiştirmek ve PLC'nizden veya bilgisayarınızdan uzaktan hata mesajları almak için çıkışlardan birini IO Link kullanacak şekilde programlayın. Arayüzünüze bağlanmak için bir IO Link denetleyicisine (dahil değildir) ihtiyacınız olacaktır.
Değişken Alan Akış Ölçümü—Değişken alan vericileri sıvının pistonu ittiği yeri takip ederek akış hızını belirler. İki yapılandırılabilir çıkışları vardır. Biri analog çıkış veya dijital şalter olarak kablolama yapılabilir. Diğeri dijital şalter, dijital darbe çıkışı veya IO Link olarak kablolama yapılabilir. Darbe çıkışları vericinin giriş voltajıyla eşleşen voltaj darbelerini kullanarak akış verilerini gönderir. Akış ne kadar yüksekse o kadar fazla darbe göndererler. Bu vericiler su, glikol çözeltileri ve soğutkanlarla kalibre edilir, ancak sahada diğer sıvılar için yeniden kalibre edilebilir.
