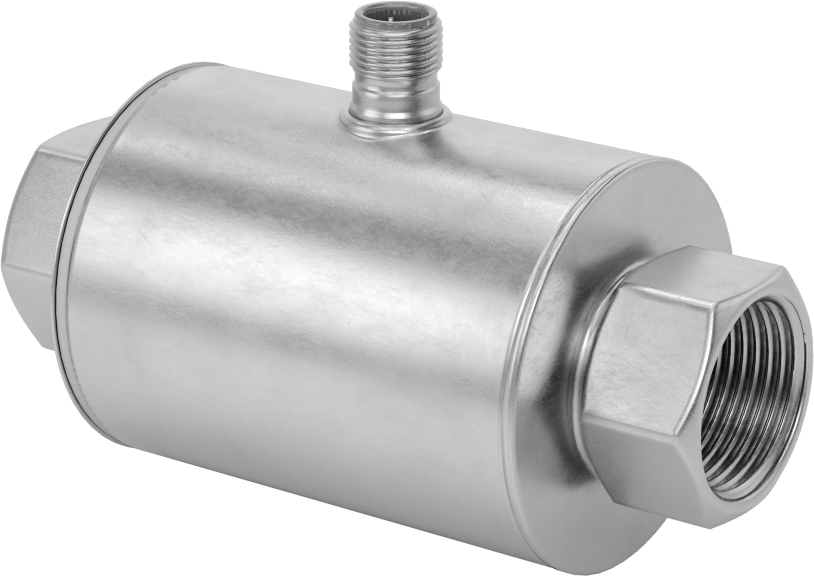

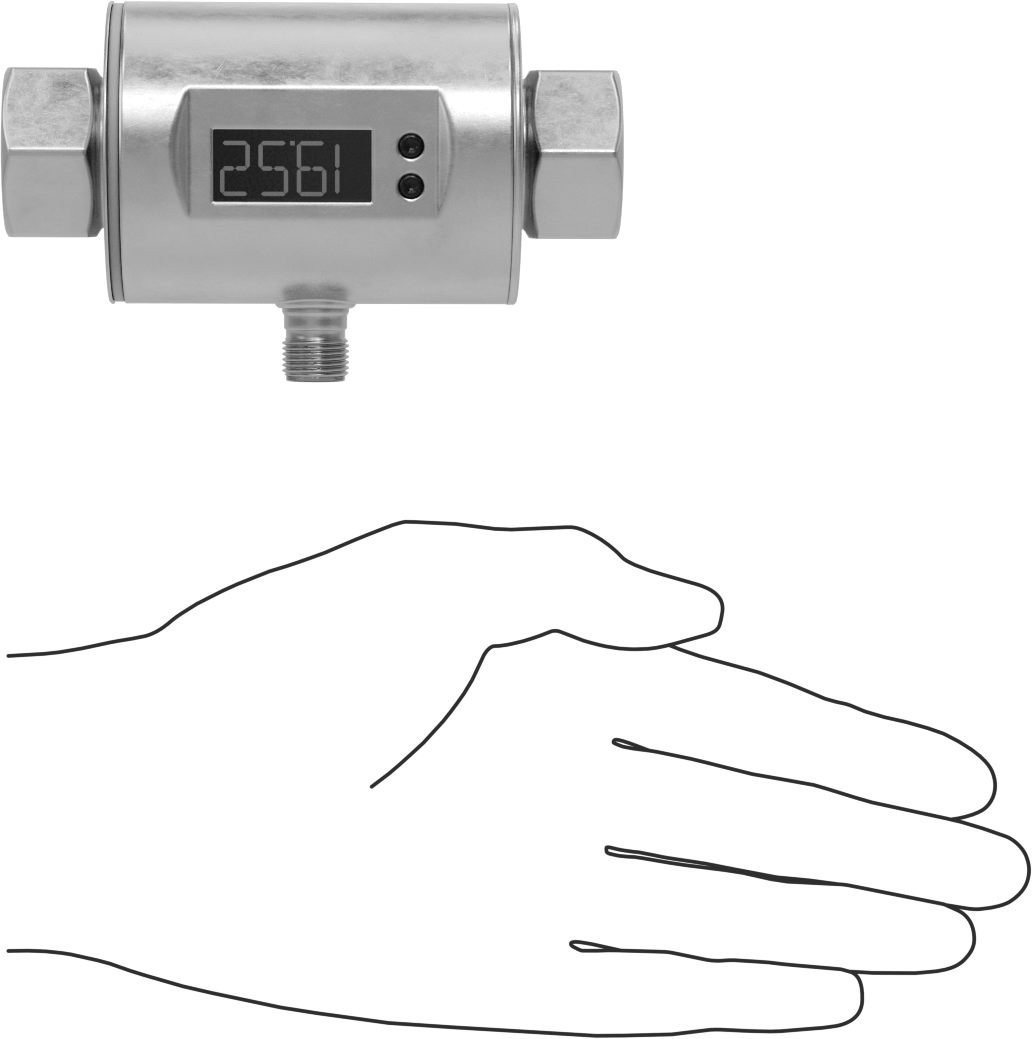

Yüksek Hassasiyetli Akış ve Sıcaklık Transmitteri
3/4 NPT Dişi Bağlantı
| Montaj Konumu | Sıralı |
| Performans | Yüksek Hassasiyet |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlanır | Boru |
| Ölçüler | Akış Hızı, Sıcaklık |
| Toplam Çıkış Sayısı | 2 |
| Analog Çıkış Türü | Verici |
| Fiş Tipi | |
| Kutup Sayısı | 4 |

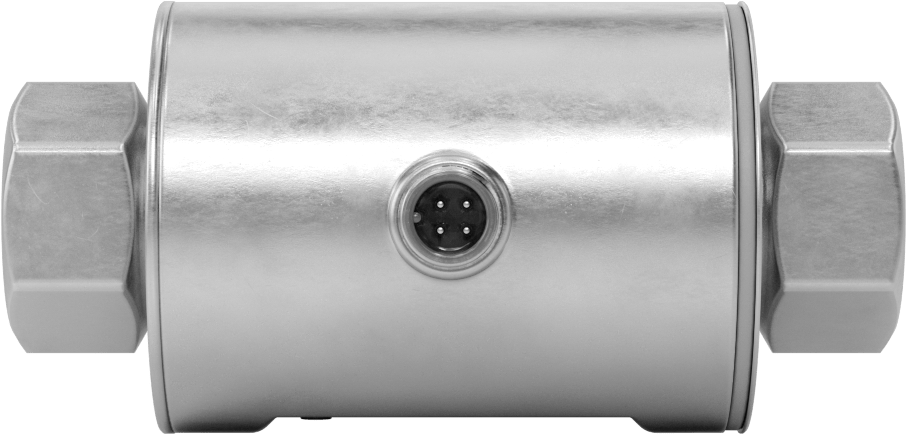

| Elektrik Bağlantısı | M12 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| Gövde Malzemesi | 316 Paslanmaz Çelik, Plastik, Polibütilen |
| Bağlantı Elemanı Malzemesi | 316 Paslanmaz Çelik |
| Akış Ölçüm Türü | Manyetik İndüksiyon |
| Boru Bağlantıları | 3/4 NPT Dişli |
| Akış Aralığı | |
| Dakika Başına Galon | 0.02 gpm ila 13.22 gpm |
| Dakikada Litre | 0.2 L/min ila 50 L/min |
| Uç-Uç Uzunluğu | 2 1/8"5.40 cm |
| Hassasiyet | ±%2 |
| Sıcaklıktaki Maksimum Basınç | 225 psi @ 70° F |
| Sıcaklık Aralığı | 0° F ila 175° F |
| Giriş Gerilimi Aralığı | 20V DC ila 30V DC |
| Montaj Konumu | Herhangi Bir Açı |
| Sahada Yeniden Kalibre Edilebilir | Hayır |
| Muhafaza Derecesi | IP67 |
| Şu ile Kalibre Edilmiş | Su |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed, UL Onaylı Bileşen |
| Devre Koruması | Aşırı Yük, Ters Polarite |
| Ekran Türü | Dijital |
| Çevre | Tozlu, Dalgıç |
| Akış Ölçüm Birimi | Dakikada Galon, Dakikada Litre |
| Kare Tırnak Boyutu için | Sıvılar |
| Ölçü Birimi | Dakikada Galon, Dakikada Litre |
| Minimum İletkenlik | 20 µS/cm |
| Çıkış Akımı | 4 mA ila 20 mA |
| Çıkış Sinyali Türü | Analog |
| Tepki Süresi | 5 sec. |
| UL Dosya Numarası | E174189 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, Floroelastomer, PEEK |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

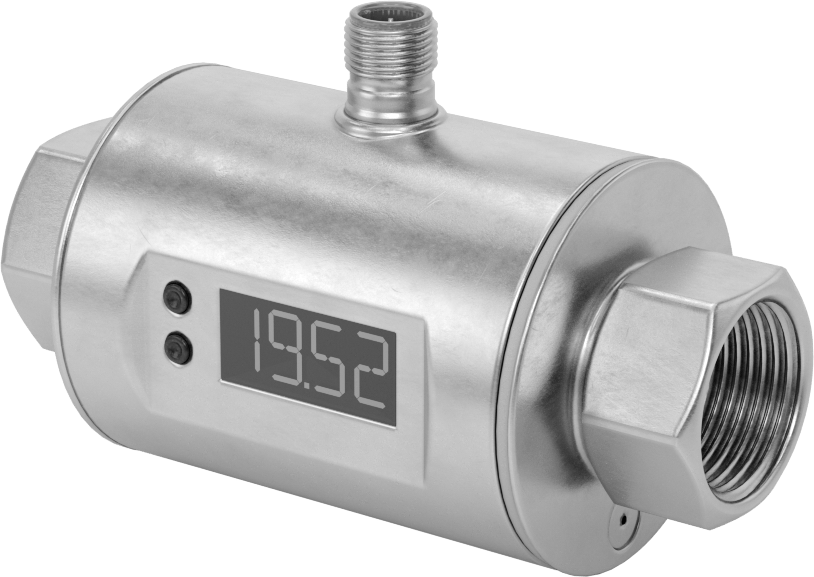

Manyetik akış ölçerler olarak da bilinen bu vericiler, manyetik alan kullanarak akış hızını ve sıcaklığı yüksek hassasiyetle ölçer. Manyetik alan kullandıkları için yalnızca su gibi iletken sıvılarla çalışırlar. Dönüştürücüler olarak da bilinen bu vericiler, ölçümleri, akışı izlemek veya ekipmanı kontrol etmek için uzaktan ekranlar ve programlanabilir mantık denetleyicileri (PLC'ler) gibi alıcı cihazlar tarafından yorumlanabilen bir elektrik sinyaline dönüştürür. Alıcı cihazınızın sinyali yorumlayabilmesi için, vericinin ölçüm aralığı ve çıkış sinyali için kalibre etmeniz gerekir. Akış veya sıcaklık arttıkça, çıkış sinyali de artar. Bu transmiterlerin biri akış, diğeri sıcaklık için birer analog çıkışı vardır. Yalnızca nominal ölçüm aralığı içinde doğru okumalar verirler. Dijital ekran, okumaları görüntülemeyi ve ayarları kaynağında yapmayı kolaylaştırır. Bu transmiterleri boru sisteminize sıralı olarak monte edin. Herhangi bir montaj yönünde akışı doğru şekilde ölçerler.
Bu transmiterler su ile kalibre edilmiştir. Yalnızca iletkenliği en az 20 µS/cm olan sıvılarla kullanılabilirler.
